电动高压球阀

简要描述:电动高压球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能。电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。

  • 产品型号:Q911N
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:1139

详细介绍

电动高压球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能。电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。



阀体形式

三段式锻造阀体

公称压力

PN16.0、32.0 MPa;ANSI 150、300、600、900、2500LB

连接形式

法兰式、焊接式、螺纹式(适用于PN32MPa-50MPa以内)

密封填料

V型PTFE填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0~90°、0~360°

泄露量Q

按GB/T4213-92,小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250:1

350:1

配置执行机构

可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

Q911N电动高压球阀主要零件材料 : (单位:mm)



零件名称

阀体

球体

阀杆

密封圈

Q11N-100C
Q11N-160C
Q11N-320C

35/45

1Cr18

1Cr18Ni9Ti

尼龙

Q11N-100P
Q11N-160P
Q11N-320P

304/1Cr18Ni9Ti

304/1Cr18Ni9Ti

Q11N-100R
Q11N-160R
Q11N-320R

316/1Cr18Ni12Mo2Ti

316/1Cr18Ni9Ti

Q911N电动高压球阀美标主要尺寸: 600Lb、900Lb(采用:ASME、B16.11-1991标准)



口径

d

L

L1

H

W

D

L3

流量

总长

中段瓣总长

中心高度

手柄长度

半插口

有效长度

NPT3/8"

10

100

60

62

150

1280

10

NPT1/2"

14

100

60

65

150

21.85

10

NPT3/4"

19

140

80

74

180

27.30

13

NPT1"

24

140

80

80

180

34.05

13

NPT11/4"

31

160

90

95

255

42.80

13

NPT11/2"

39

180

100

98

255

48.80

13

NPT2"

48

200

110

108

255

61.35

16

NPT21/2"

63

-

-

-

-

74.20

16

NPT3"

78

-

-

-

-

90.15

16

NPT4"

98

-

-

-

-

115.80

19

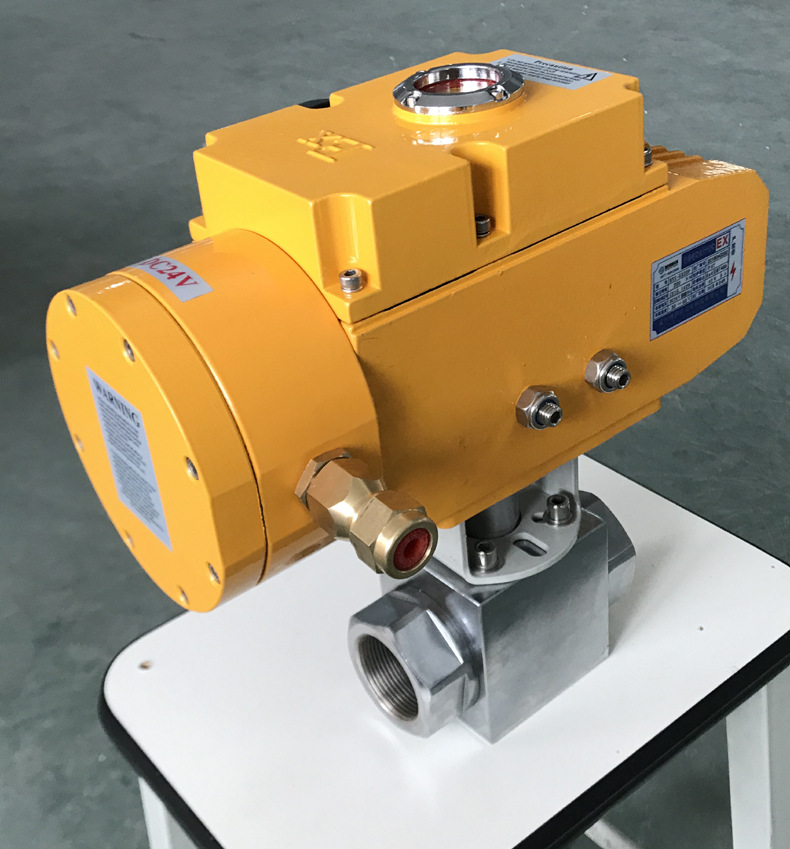

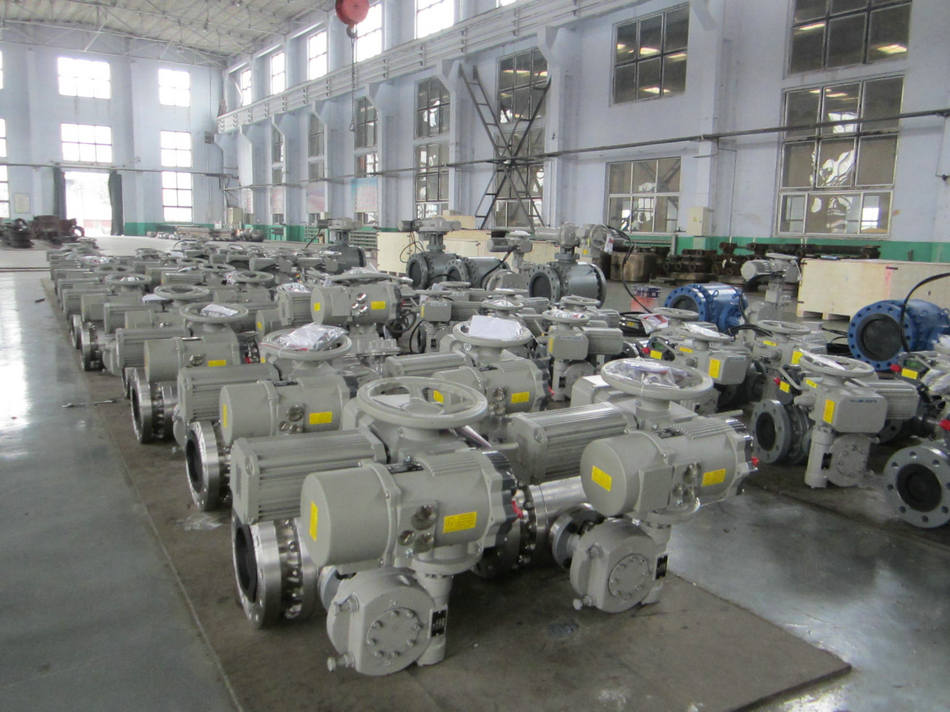

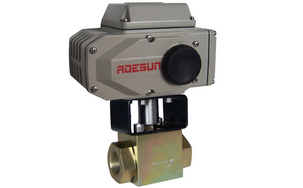

电动高压球阀实物图片

电动高压球阀尺寸图:
