电动高温球阀

简要描述:电动高温球阀,电动一体式高温球阀适用介质:水、蒸汽、导热油及酸类,使用温度:≤350℃。电动高温球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。电动执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。阀体采用新型密封材料为阀座,比同类产品PTFE做密封的球阀,使用寿命提高了3-5倍。该电动高温球阀广泛用于石油、化工、橡胶、造纸、制药等行业。

  • 产品型号:QJ941M
  • 产品产地:浙江温州
  • 更新时间:2023-04-04
  • 访  问  量:7725

详细介绍

电动高温球阀,电动一体式高温球阀适用介质:水、蒸汽、导热油及酸类,使用温度:≤350℃。电动高温球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。电动执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。阀体采用新型密封材料为阀座,比同类产品PTFE做密封的球阀,使用寿命提高了3-5倍。该电动高温球阀广泛用于石油、化工、橡胶、造纸、制药等行业。

主要零部件材料:



序号

零部件名称

材料

1

阀体

球墨铸铁、碳素钢、铸不锈钢、304、316

2

密封圈

(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃

3

不锈钢

4

填料

PTFE

5

填料压盖

QT450-10球墨铸铁

6

阀杆

碳素钢、铬不锈钢

7

手柄

碳钢

电动高温球阀主要性能参数:



型号

公称压力
(MPa)

强度试验压力
(MPa)

密封试验压
(MPa)

适用温度
(℃)

适用介质

QJ941M/F-16C/P

1.6

2.4

1.8

-28~+600 (M/F)

导热油、水、蒸汽、气体、油品、酸类腐蚀性介质、醋酸类腐蚀性介质

QJ941M/F-16C/P

2.5

3.8

2.8

-28~+600 (PPL)

电动高温球阀主要技术参数:



型号

规格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ941M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24

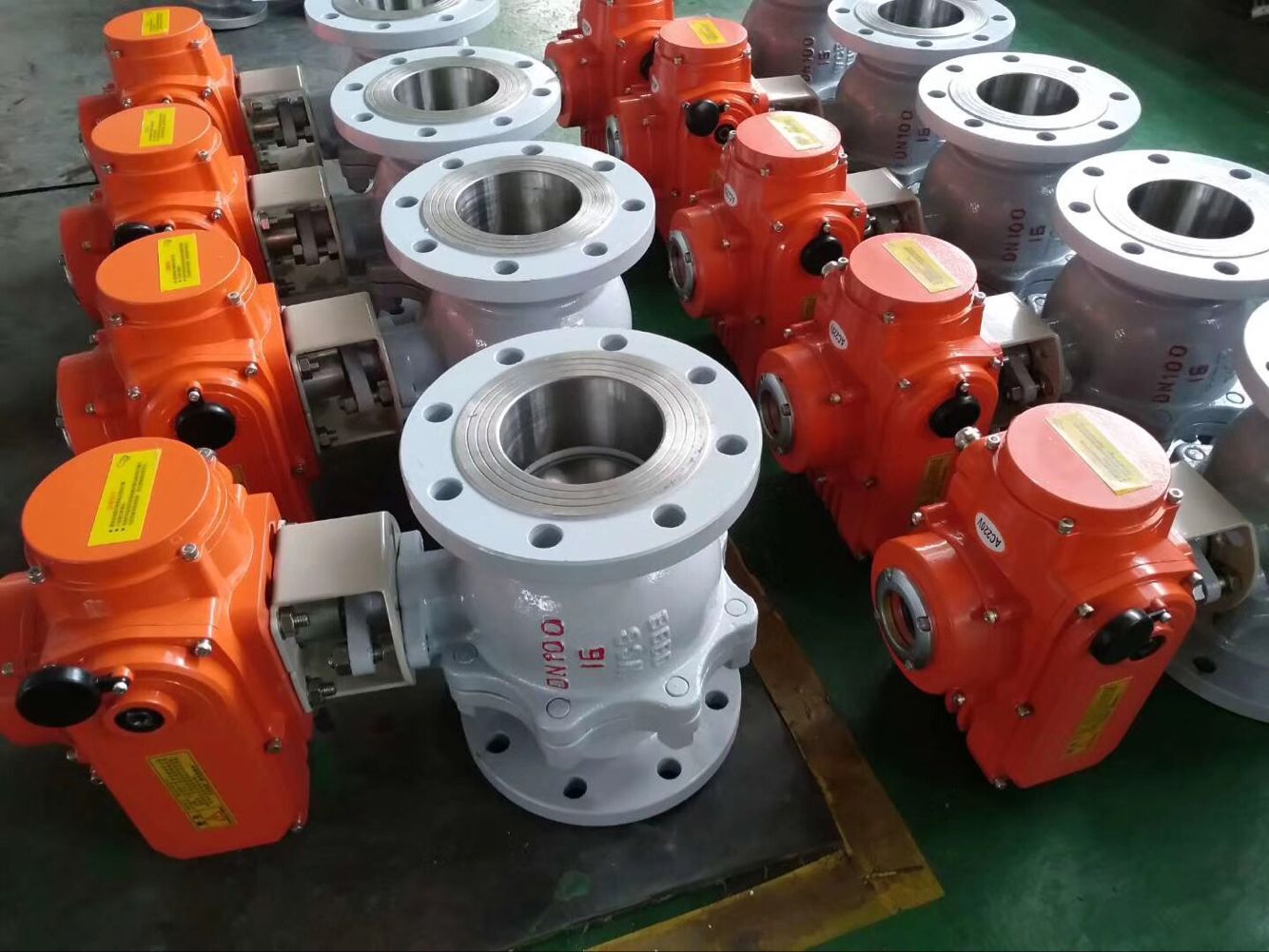

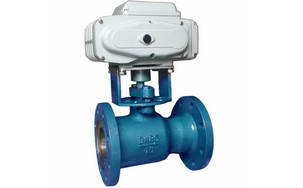

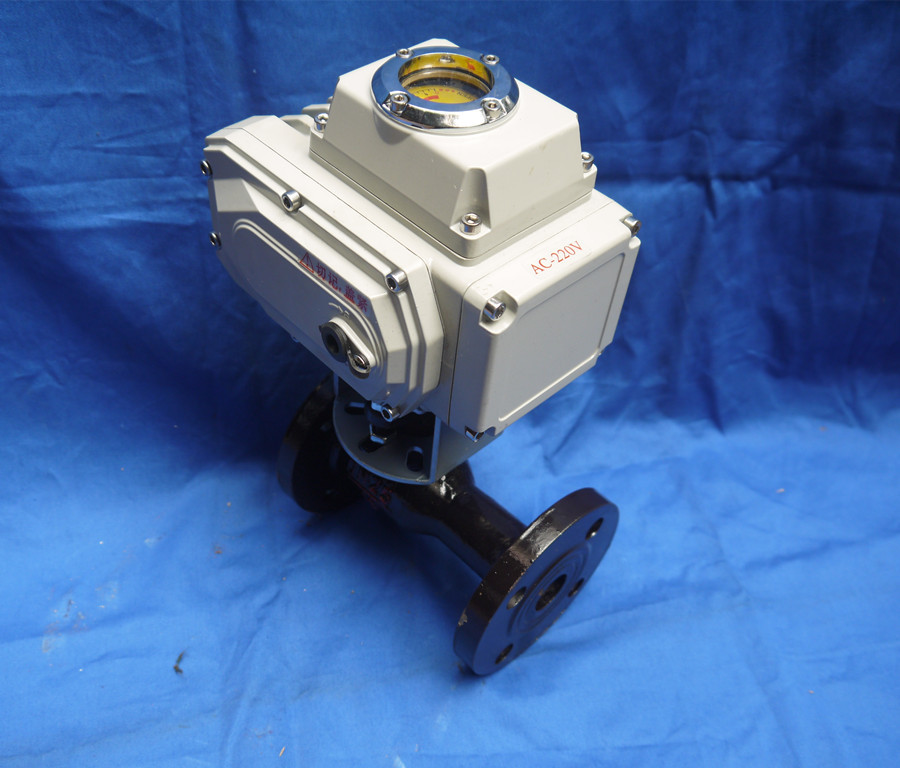

电动高温球阀实物图片


电动高温球阀结构图:
