l. 建筑排水管道敷设的原则
(1)建筑物内排水管的布置应符合下列要求:
1) 自卫生器具至排出管的距离应最短,管道转弯应最少。
2) 排水立管宜设在排水量最大或水质最差的排水点。
3) 排水管道应避免布暨在易受机械撞击处;当不能避免时,应采取保护措施。
,1) 塑料排水管应避免布置在热源附近;当不能避免,并导致管道表面受热温度大千
60°C 时,应采取隔热措施;塑料排水立管与家用灶具边净距不得小于0.4m 。
5) 当排水管道外表面可能结露时,应根据建筑物性质和使用要求,采取防结露措施。
(2) 生活排水管道敷设应符合下列要求:
1) 管道宜在地下或楼板填层中埋设或在地面上、楼板下明设。
2) 当建筑有要求时,可在管槽、管道井、管隆、管沟或吊顶、架空层内暗设,但应
便于安装和检修。
3) 在气温较高、全年不结冻的地区,管道可沿建筑物外墙敷设。
4) 管道不应敷设在楼层结构层或结构柱内。当在地下室必须埋设时,不得穿越沉降
缝,宜采用耐腐蚀的金属排水管,坡度不应小于通用坡度,最小管径不应小于75mm, 并
应在适当位置加设清扫口。
(3) 卫生间的排水支管要求不穿越楼板进入下层用户时应设置成同层排水。同层排水
形式应根据且生间空间、卫生器具布置、室外环境气温等因素,经技术经济比较后确定。
住宅卫牛间宜采用不降板同层排水。
同层排水设计应符合下列要求:
1) 地漏设置应符合本手册有关地漏的要求;
2) 排水管道的管径、坡度和最大设计充满度应符合本手册的有关要求;
3) 卫牛器具排水横支管布置和设置标高不得造成排水滞留、地漏冒溢;
4) 埋设于填层中的管道不宜采用橡胶阐密封接口。
(4) 室内排水管道的连接应符合下列规定:
1) 且生器具排水管与排水横支管垂直连接,宜采用90°斜三通。
2) 排水管道的横支管与排水横眢的水平连接宜采用45°斜三通或45°斜四通。排水横
管作90°水平转弯时,宜采用两个1150弯头或大转弯半径90°弯头。
3) 排水横支管与排水立管连接宜采用顺水三通或顺水四通和45°斜三通或45° 斜四
通;在特殊单立管排水系统中排水横支管与排水立管连接可采用特殊配件。
4) 排水立管与排出管端部的连接,宜采用两个45°弯头、弯曲半径不小于4 倍管径的90° 弯头或90°变径弯头。
5) 当排水支管、排水立管接入排水横干管时,应在排水横干管管顶或其两侧45° 范围内采用45°斜三通接入。
6) 排水横支管、排水横干忤的管道变径处宜采用偏心异径管,管顶平接。
7) 排水管应避免轴线偏詈,当受条件限制时,宜用乙字管或两个45 弯头连接。
8) 当出户管需放大忤径时,官在排水立管底部用异径管放大后接弯头,目异径管宜采用偏心异径管。偏心侧宜在转弯的内圆一侧。
(5) 粘接或热熔连接的塑料排水立管应根据其管道的伸缩量设置伸缩节,伸缩节宜设詈在汇合配件处。排水横管应设置专用伸缩节。如无特殊要求,伸缩节间距不得大于4m 。埋地或埋设千墙体内的塑料排水管可不设伸缩节。
(6) 靠近生活排水立管底部的排水支管连接,应符合下列要求:

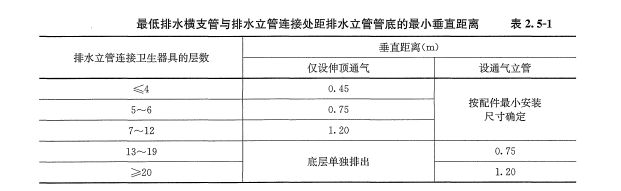

7) 最低排水横支管与排水立管连接处距排水立管管底垂直距离不得小于表2. 5-1 的
规定,做法如图2. 5-1 所示。
