智能电动球阀

简要描述:智能电动球阀,防爆电动球阀电动执行机构是具有自动调试,故障自诊断、自处理功能的智能型电动执行机构。机内自带伺服系统,无需外配伺服放大器的一体化产品,可直接接受计算机、调节器或操作器的4-20mAd.c.控制信号工作。

  • 产品型号:Q941F
  • 产品产地:浙江温州
  • 更新时间:2023-04-04
  • 访  问  量:7652

详细介绍

智能电动球阀,防爆电动球阀电动执行机构是具有自动调试,故障自诊断、自处理功能的智能型电动执行机构。机内自带伺服系统,无需外配伺服放大器的一体化产品,可直接接受计算机、调节器或操作器的4-20mAd.c.控制信号工作。
减速器采用二级精密蜗轮蜗杆传动机构,具有低噪声、高效率、自锁性等特点;手操机构具有通电自动复位功能;整机具有可靠的过热、过载和限位的三项保护,可确保产品的安全运行。
电动防爆球阀防爆等级为ExdⅡBT4、防护等级为IP67、可带现场控制装置。防爆型电动球阀主要特点为:不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。产品外壳防护性能达到IEC IP67,NEMA 4和6 标准,具有卓越的户外使用性能。
产品按组合方式具有二位和比例两个系列,并具EXd II BT4防爆等级,可以满足各类角行程调节阀的配套,是国内现有高性能价格比电动执行机构的最佳选择。

智能电动球阀,防爆电动球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号(4~20mADC或1-5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

(一)智能电动球阀主要技术参数:

①、结构形式:角型单座铸造阀

②、公称通径:20-300mm

③、公称压力: 1.6-6.4Mpa

④、连接形式:法兰式按JB78-59、JB79-59

⑤、材料:HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

(二)ZDJR智能电动O型调节球阀阀内组件

①、阀芯形式:O型阀芯

②、流量特性:快开型

③、材 料: 1Cr18Ni9Ti 0Cr17Ni12Mo2衬PTFE
④、密封面材料:PTFE、PPL、硬密封。

(三)ZDJR智能电动O型调节球阀执行机构:

①、类型:可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
②、技术参数和性能:请参阅相应执行机构与阀门定位器说明书。

技术参数和性能

电动执行器技术参数

电动球阀阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN15~200mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6、2.5、4.0、6.4、10MPa

任选功能

开关型、触点型、开度信号、智能调节型

阀轴材质

碳钢、不锈钢

动作范围

0~90°±5°

阀体材质

碳钢、304/316/316L不锈钢

动作时间

15秒/30秒/60秒

球体材质

304/316/316L不锈钢

环境温度

-30°~60°

阀座密封

PTFE、PPL、金属密封

手动操作

附带手柄操作

温   度

PTFE≤180℃、PPL≤350℃、金属密封≤450℃

限   位

电气、机械二重限位

适用介质

水、石油、粘性流体、浆料、强氧化性介质等

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 Exd Ⅱ BT6)

输入信号

0-10,1-5VDC/4-20mA(智能调节型)

特   点

连线简单,结构紧凑、阻力小、动作稳定



智能电动球阀理想流量特性表:



公称通径(DN)

不同开度角下的Kv值

温度

10o

20o

30o

40o

50o

60o

70o

80o

90o

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

35

71

133

248

398

620

890

150

20

40

8/0

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2543

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

智能电动球阀主要规格参数:



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数(Kv)

20

38

72

110

170

215

380

550

890

1400

2000

3580

5650

8100

可调动作范围

0-90o

允许压差△P

小于公称压力(1.6MPa)

泄漏量Q

按AP1598标准测试 无泄漏

环境温度℃

-20~60℃

基本误差

±2.5%

回差

±2.5%

死区

1%

可调范围

250:1

350:1

配用执行机构

PSQ101, 381RSA-05DTR-05

DTR-10 PSQ201, DTR-20381RSC-30

DTR-40381RSC-50

PSQ701DTR-60

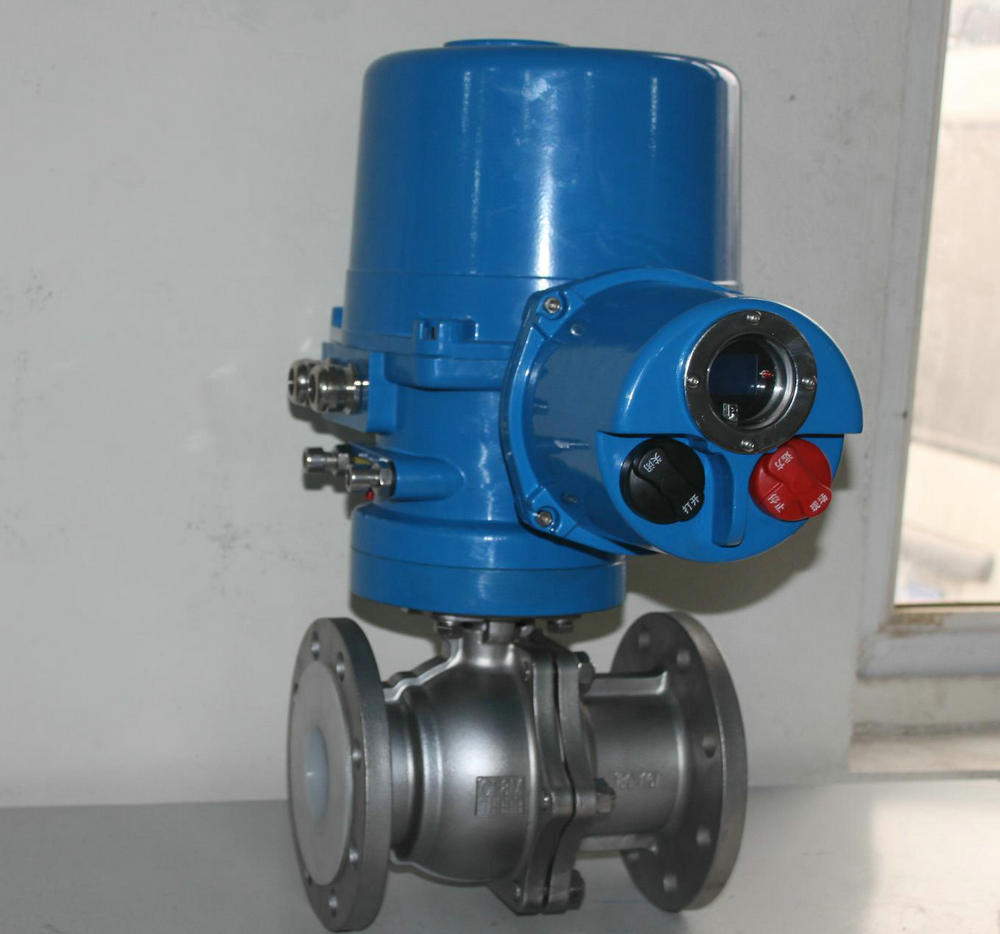

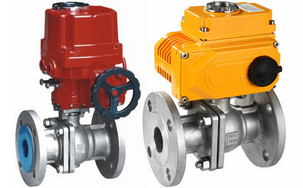

智能电动球阀,防爆电动球阀实物图片

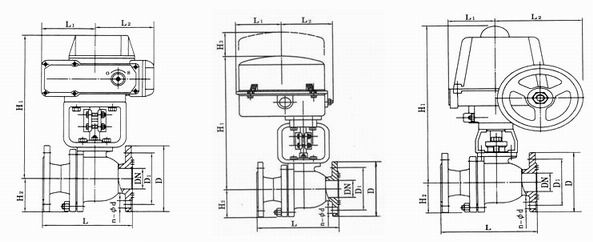

智能电动球阀结构图:

智能电动球阀主要外形及连接尺寸:



公称通径DN

L

D

H

L1

D1

b

Z-Ød

H1

L2

压力

1.6/2.5/4.0

1.6/2.5/4.0





1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0





15

130/130/130

95

275

157

65

14/16/16

4-14

48

208

20

140/140/140

105

280

157

75

14/16/16

4-14

53

208

25

150/150/150

115

287

157

85

14/16/16

4-14

58

208

32

165/165/180

135

384

208

100

16/18/18

4-18

68

208

40

180/180/200

145

312

208

110

16/18/18

4-18

73

208

50

200/200/220

160

325

208

125

16/20/20

4-18

80

208

65

220/220/250

180

335

256

145

18/22/22

4-18/8-18/8-18

90

256

80

250/250/280

195

365

256

160

20/22/22

8-18

98

256

100

280/280/320

215/230/230

400

256

180/190/190

20/24/24

8-18/8-23/8-23

120

256

125

320/320/400

245/270/270

420

256

210/220/220

24/28/30

8-23/8-25/8-25

140

256

150

360/360/400

280/300/300

440

256

240/250/250

24/28/30

8-23/8-25/8-25

167

256

200

400/400/550

335/360/375

470

256

295/310/320

26/34/38

12-23/12-25/12-30

210

256

250

630 750

405 470

545

380











300

750 870

460 530

580

380
