电动对夹式球阀,电动薄型对夹式球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
技术参数:
电动执行器技术参数 | 电动薄型球阀阀体参数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15~200mm |
输出力矩 | 50N·M~2000N·M | 公称压力 | PN1.6、2.5MPa |
任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | 不锈钢 |
动作范围 | 0~90°±5° | 阀体材质 | 碳钢、304/316/316L不锈钢 |
动作时间 | 15秒/30秒/60秒 | 球体材质 | 304/316/316L不锈钢 |
环境温度 | -30°~60° | 阀座密封 | PTFE、PPL、金属密封 |
手动操作 | 附带手柄操作 | 温度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
限位 | 电气、机械二重限位 | 适用介质 | 水、石油、粘性流体、浆料、强氧化性介质等 |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | ||
输入信号 | 0-10,1-5VDC/4-20mA(智能调节型) | 特点 | 结构紧凑、体积小、重量轻、安装方便 |
电动对夹式球阀主要零件材料:
1) 轴 Shaft | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
2) 螺母夹 Nut holder | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
3) 防松螺母 Lock nut | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
4) 弹簧 Spring | 不锈钢 ANSI301 | 1.4310 | UNIX12CrNi 17 07 |
5) 垫圈 Washer | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
6) 压紧环型螺母 Gland nut ring | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
7) 顶部密封 至p sealing ** | P.T.F.E. | / | / |
8) O环 O-Ring ** | 氟橡胶 VITON | / | / |
9) 密封圈 Seals | P.T.F.E. | / | / |
10) O环 O-Ring | 氟橡胶 VITON | / | / |
11) 环型螺母密封 Ring nut sealing | P.T.F.E. | / | / |
12) 底部密封 Bot至m sealing | P.T.F.E. | / | / |
13) 环型螺母 Ring nut * | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
14) 球体 Ball * | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
15) 阀体 Body * | 不锈钢 ANSI316 | 1.4408 | / |
电动对夹式球阀主要技术参数:
SIZE | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" | 2 1 / 2 " | 3" | 4" | 5" | 6" | 8" |
d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
L | 35 | 38 | 40 | 50 | 60 | 72 | 95 | 118 | 140 | 195 | 260 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |

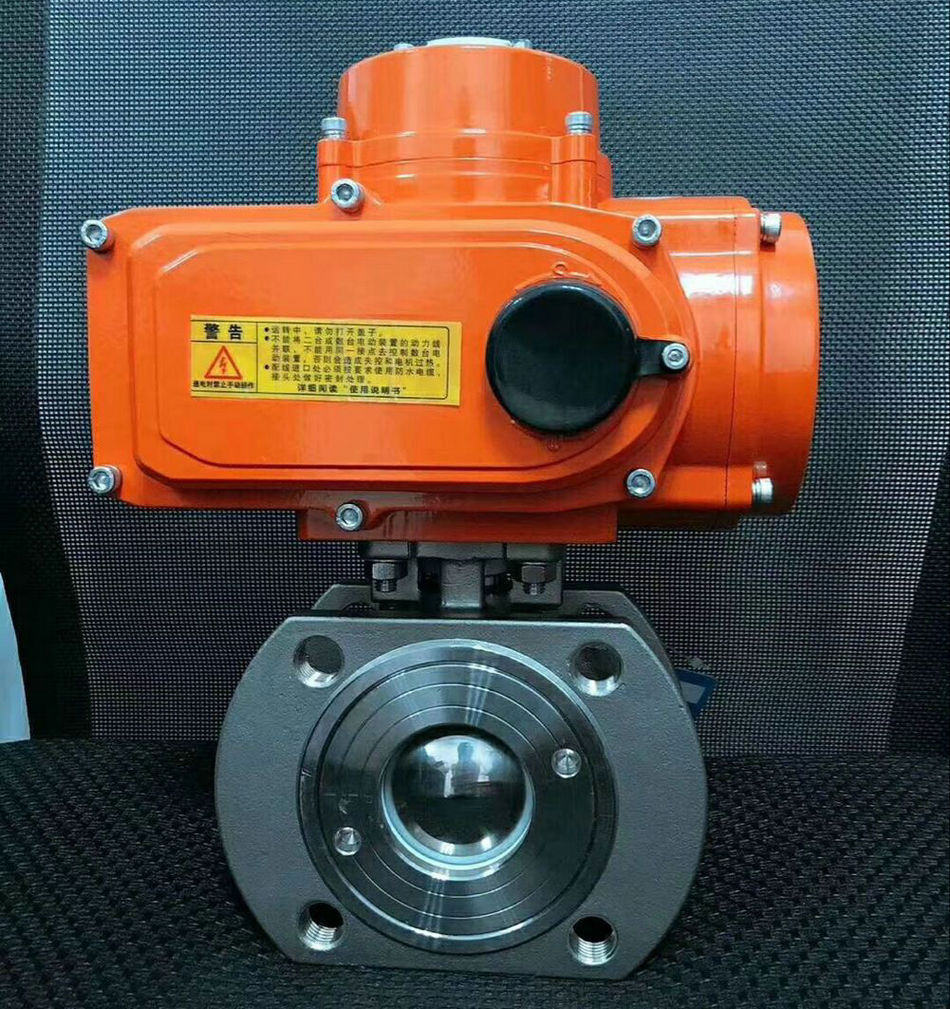

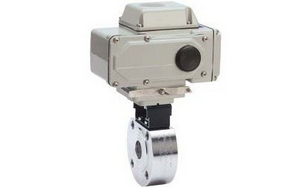

电动对夹式球阀实物图片

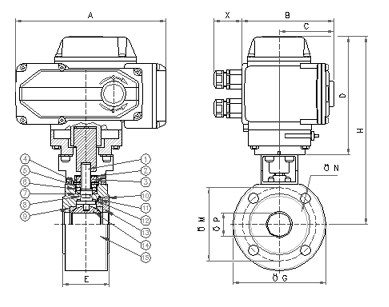

电动对夹式球阀尺寸图:
