气动球阀

简要描述:气动球阀,不锈钢气动球阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

  • 产品型号:Q641F
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:3092

详细介绍

气动球阀,不锈钢气动球阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

不锈钢气动球阀附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
不锈钢气动球阀执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

性能规范

公称压力 PN(mpa) 2.5 4.0 6.4
    壳体试验压力 PS(mpa) 3.75 6.0 9.6
    密封试验压力 2.75 4.4 7.04
    气密性试验压力 0.6 0.6 0.6
    适用介质 SS201 SS304 SS316
水、油品、气等介质 酸类腐蚀性介质 醋酸类腐蚀性介质
    适用温度 -40℃——+150℃
    产品标准 GB/T12237-2007
    结构长度
    法兰连接
GB/12221
   连接法兰尺寸 GB/9113、JB/T79
    检验标准 GB/T13927-1992    JB/T9092-1999

注:系列球阀结构长度可根据用户要求设计制造

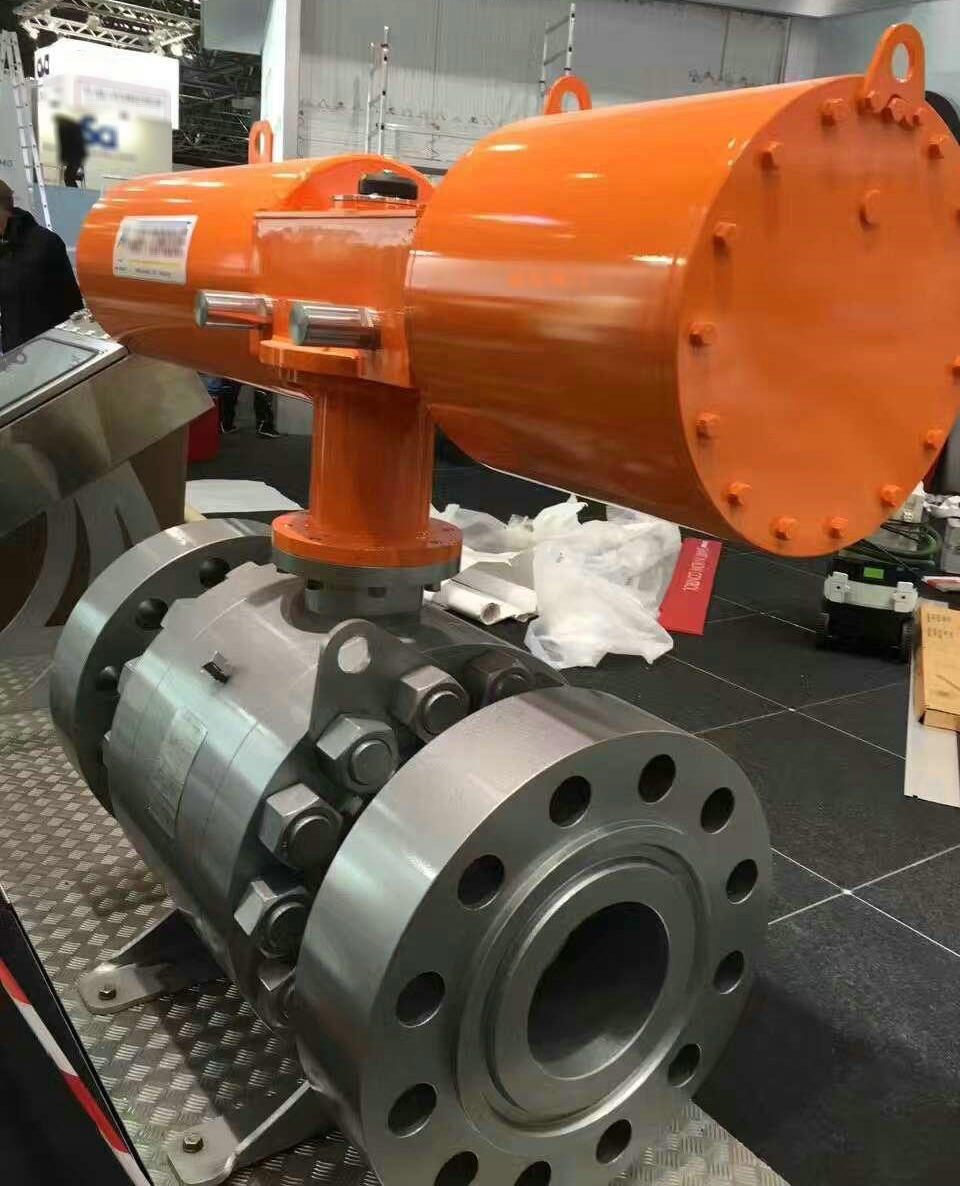

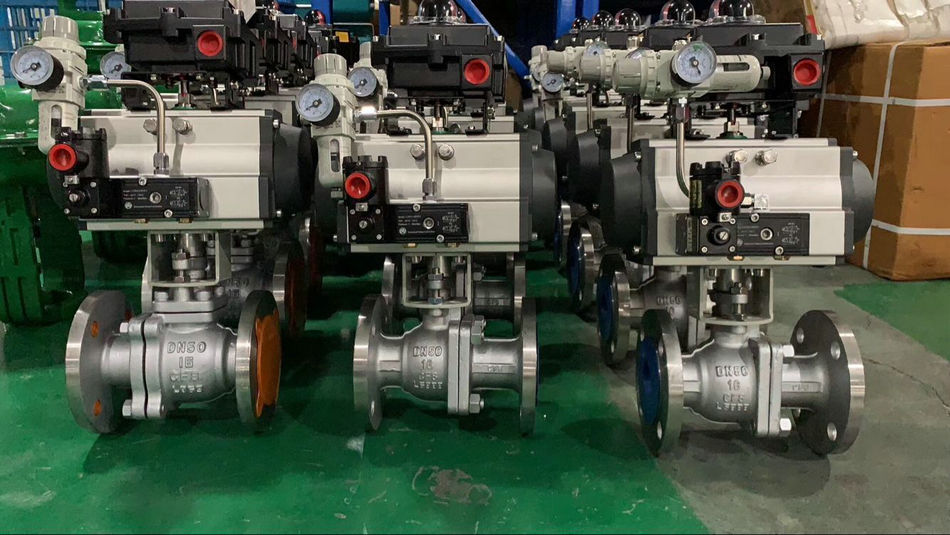

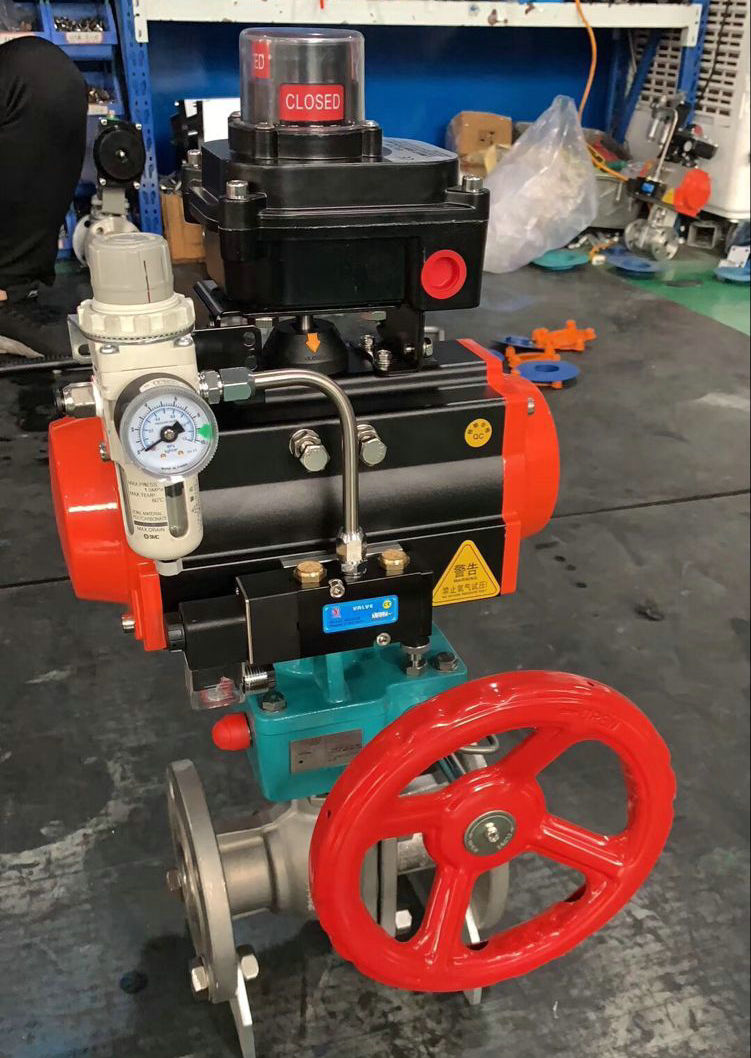

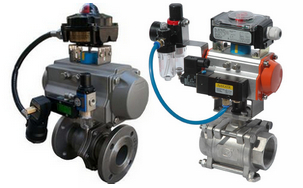

气动球阀实物图

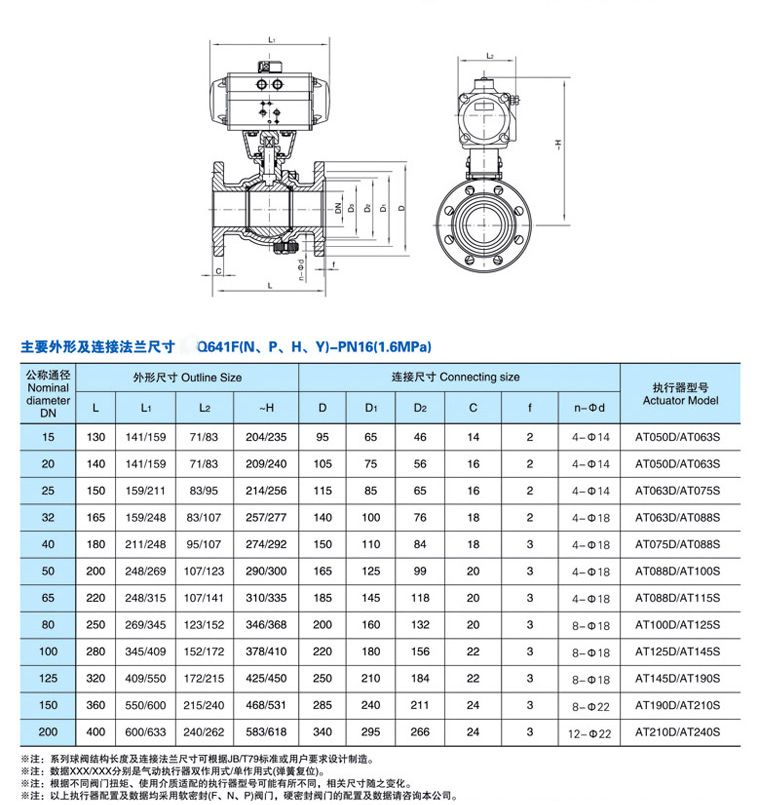

尺寸图:
