电动带手轮球阀

简要描述:电动带手轮球阀,防爆电动带(手轮)球阀一种电动执行机构的手轮转动切换装置球阀,包括手轮、销轴、蜗杆、离合器、滚珠和弹簧;手轮与离合器固定连接,销轴固定在蜗杆上,并与离合器脱开或锁住。本实用新型的有益效果是:由于爪式离合器与固定连接在蜗杆上的销轴脱离或锁住,使电动执行机构的手动\自动切换简单,操作更加方便。

  • 产品型号:Q941F,Q941N
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:2129

详细介绍

电动带手轮球阀,防爆电动带(手轮)球阀一种电动执行机构的手轮转动切换装置球阀,包括手轮、销轴、蜗杆、离合器、滚珠和弹簧;手轮与离合器固定连接,销轴固定在蜗杆上,并与离合器脱开或锁住。本实用新型的有益效果是:由于爪式离合器与固定连接在蜗杆上的销轴脱离或锁住,使电动执行机构的手动\自动切换简单,操作更加方便。

参数:
阀体材质:WCB,不锈钢,310S耐高温等 执行器参数
公称通径:DN15-DN300 传动方式:电动(带手动)
公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa 控制电源:110/220V AC;50/60Hz
适用温度:-40℃~350℃ 动作时间:10s;30s;45s;135s
适用介质:水、油、气、蒸汽、酸碱物 防护等级:IP65;IP67可定制IP68
阀体材质:铸铁,铸钢,不锈钢 保护装置:内置过热保护、过载保护
连接方式:法兰连接 控制方式:开关型、无源触点信号、开度信号、智能型

 防爆等级 ExdII BT4;特殊要求可定制ExdII BT6

结构:

①防爆型电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压动作力,接受(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0-90°,就能完成启闭动作或调节动作。
②全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示,手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
③球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。

电动带手轮球阀和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少。可以电动启闭也可以手动启闭,密封性能优越等特点。通常适用于密封要求严格的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。工作压力可达到16.0MPa,设计温度550以下。

产品特点:

1、一体化结构设计,位置变送器和伺服放大器做为两个独立部件均可直接装入执行机构内部,直接接受4-20mA控制信号,输出4-20mA或1-5VDC阀位反馈信号,具有自诊断功能,使用和调校十分方便。

2、功能模块式结构设计,通过不同可选功能的组合,实现从简单到复杂的控制,满足不同应用要求。

3、结构简单,体积小巧,重量轻,便于安装和维护,机械零件全部采用CNC加工制作,工艺精湛。

4、传动全部采用小齿隙密封齿轮,具有效率高、噪声低、寿命长、稳定可靠、无需再加油等特点。

5、具有多种运行速度,可满足各种控制系统的要求,以保证系统的快速响应及稳定性。

6、PSL系列同阀门的连接采用柔性盘簧连接,可避免阀杆与输出轴不同轴给阀门带来的影响,可预置阀门关断力保证阀门的可靠关断,防止泄漏。

7、PSQ系列有转矩开关保护,可防止因阀门产生过大转矩而损坏阀杆。

8、驱动电机采用高性能稀土磁性材料制作的高速同步电机,运行平稳。具有体积小、力矩大、抗堵转、控制精度高等特点。

9、可设置分段调节,即由一台调节器输出的双时间比例信号控制两台执行机构(4-12mA对应PSL1的全开全闭,12-20mA对应PSL2的全开全闭)。

10、阀位反馈元件采用全密封高精度多圈电位器,具有体积小、精度高、死区小、使用寿命长等特点。

11、行程可调,便于与阀门连接。

12、全部电器元件均采用世界名牌产品,质量可靠,使用寿命长。

13、电器部件布线严谨并与传动部件完全隔离,提高了执行机构运行性的可靠。

主要技术参数及性能

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 “O”型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 近似快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
基本误差 ±1%
死区 ≤1%
回差 ≤1%
适用温度 密封面
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构 可配HQ、361R等系列角行程防爆电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

执行器技术参数

电源电压 AC220/380V,50/60Hz
输出力矩 50N·M~2000N·M
动作范围 0~90° 0~360°
动作时间 15秒/30秒/60秒
保护装置 过热保护
环境温度 -30°~60°
手动操作 同附带手柄操作
限位 电气、机械二重限位
防护等级 相当于IP-65
防爆等级 ExdII BT4;特殊要求可定制ExdII BT6
位置测量 可选装开关或电位计
驱动电机 8W/E
进线接口 PE1/2〞进线线锁

主要零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

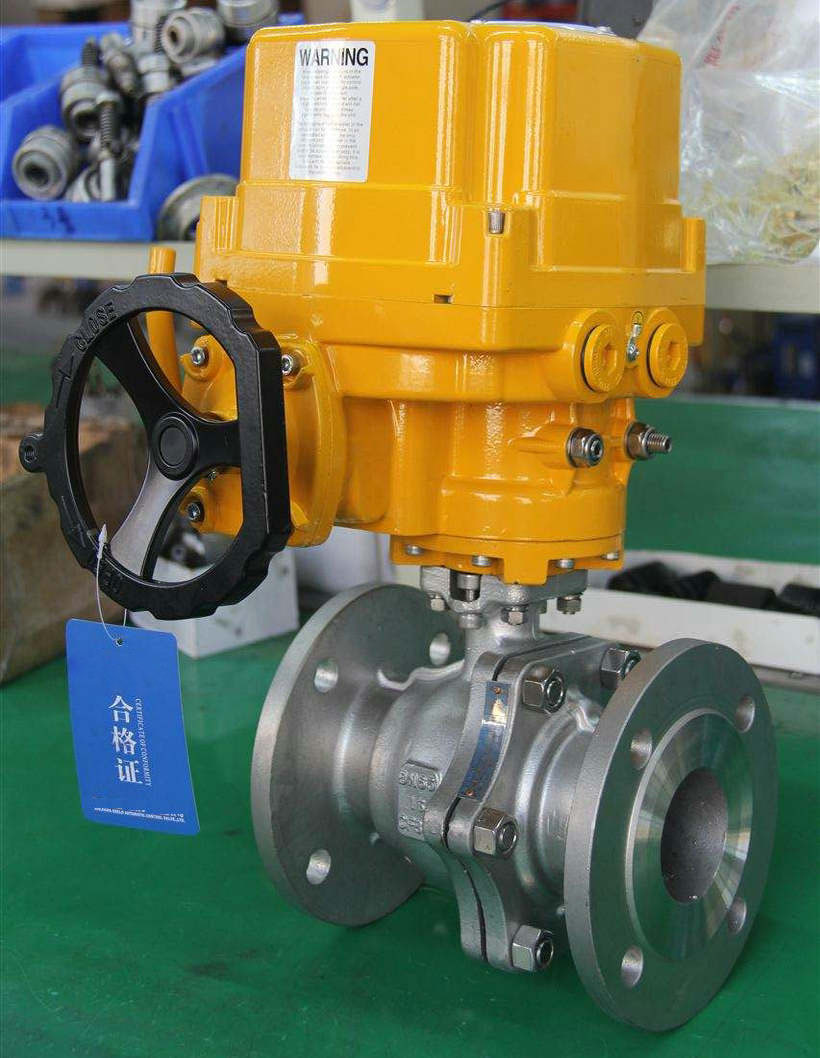

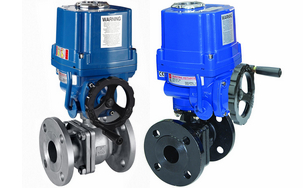

电动带手轮球阀,防爆电动带(手轮)球阀实物图片

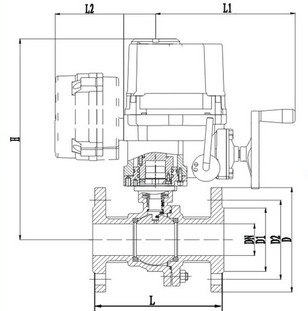

电动带手轮球阀尺寸图:

电动带手轮球阀主要外型尺寸:



PN4.0(MPa)

通径(DN)

L

D

D1

D2

D6

b

f

H

Z-d

重量

驱动装置

15

140

95

65

45

40

16

4

325

4-14

-

LQ5-1

20

152

105

75

55

51

16

4

354

4-14

-

LQ5-1

25

165

115

85

65

58

16

4

360

4-14

-

LQ5-1

32

180

135

100

78

66

18

4

386

4-18

-

LQ5-1

40

200

145

110

85

76

18

4

394

4-18

-

LQ5-1

50

220

170

125

100

88

20

4

472

4-18

17

Q10-6 3/4

65

250

180

145

120

110

22

4

599

8-18

55

Q30-6 3/4

80

280

195

160

135

121

22

4

579

8-18

60

Q30-6 3/4

100

320

230

190

160

150

24

4.5

632

8-23

70

Q60-4 3/4

125

400

280

220

188

176

28

4.5

710

8-25

122

Q120-2 3/4

150

403

300

250

218

204

30

4.5

760

8-25

-

Q120-2 3/4

200

550

375

320

282

260

38

4.5

-

12-30

170

Q200

电动带手轮球阀主要零件材料:



零件名称

阀体、侧体

球体、阀杆

填料

密封圈

Q941F-16C

Q941F-25C

Q941F-40C

WCB

2Cr13

PTFE或

柔性石墨

PTFE、增强PTFE苯

Q941F-16P

Q941F-25P

Q941F-40P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

Q941F-16R

Q941F-25R

Q941F-40R

ZG0Cr18Ni12Mo2Ti

0Cr18Ni12Mo2Ti

电动带手轮球阀主要外型尺寸:



PN1.6(MPa)

通径(DN)

L

D

D1

D2

b

H

Z-d

重量

驱动装置

15

130

95

65

45

14

352

4-14

-

LQ51

20

130

105

75

55

14

355

4-14

-

LQ51

25

140

115

85

65

14

360

4-14

8

LQ51

32

165

135

100

78

15

386

4-18

13

LQ5-1

40

180

145

110

85

16

394

4-18

17

LQ5-1

50

200

160

125

100

16

472

4-18

25

Q10-6 3/4

65

220

180

145

120

18

486

4-18

60

Q10-6 3/4

80

250

195

160

135

20

579

8-18

65

Q30-6 3/4

100

280

215

180

155

20

595

8-18

75

Q30-6 3/4

125

320

245

210

185

22

650

8-18

97

Q60-4 3/4

150

360

280

240

210

24

739

8-23

162

Q120-2 3/4

200

400

335

295

265

26

799

12-23

226

Q120-2 3/4

250

533

406

362

324

30

890

12-25

-

-

300

610

483

432

381

32

940

12-25

-

-

电动带手轮球阀主要外型尺寸:



PN2.5(MPa)

通径(DN)

L

D

D1

D2

b

H

Z-d

重量

驱动装置

15

130

95

65

45

14

352

4-14

-

LQ51

20

130

105

75

55

14

355

4-14

-

LQ51

25

165

115

85

65

16

360

4-14

8

LQ51

32

178

135

100

78

18

386

4-18

13

LQ5-1
