简要描述:气动高压球阀采用一体化结构执行器:执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式,气-关式)及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用中国中国台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~42.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~350℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质。
产品分类
相关新闻
Related Articles详细介绍
气动高压球阀采用一体化结构执行器:执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式,气-关式)及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用中国中国台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~42.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~350℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质。
主要外形及连接尺寸:
型号 |
公称通径 |
尺寸(mm) |
|||||
L |
L1 |
D |
D1 |
H |
L0 |
||
Q61F N-160 |
10 |
150 |
60 |
90 |
18 |
68 |
220 |
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|
25 |
205 |
985 |
115 |
36 |
80 |
250 |
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|
65 |
360 |
150 |
220 |
80 |
180 |
500 |
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
主要外形及连接尺寸:
型号 |
公称通径 |
尺寸(mm) |
气动装置 |
|||||
L |
L1 |
D |
D1 |
H |
L0 |
|||
Q661F N-160 |
10 |
150 |
60 |
90 |
18 |
211 |
255 |
QD60 |
15 |
170 |
70 |
100 |
23 |
293 |
348 |
QD100 |
|
20 |
191 |
81 |
110 |
29 |
297 |
348 |
QD100 |
|
25 |
205 |
95 |
115 |
36 |
303 |
348 |
QD100 |
|
32 |
230 |
110 |
150 |
43 |
456 |
520 |
QD150 |
|
40 |
260 |
120 |
170 |
49 |
463 |
520 |
QD150 |
|
50 |
330 |
140 |
200 |
61 |
478 |
520 |
QD150 |
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
- |
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
- |
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
- |
主要零件材料:
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
水、蒸汽、油品 |
Q61N-16/320C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
铸铁WCB |
聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE |
聚四氟乙烯PTFE对位聚笨PPL |
硝酸类 |
Q61N-16/320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|||
醋酸类 |
Q61N-16/320R |
316/1Cr18Ni12Mo2TI |
316/Cr18Ni12Mo2Ti |
气动高压球阀图片

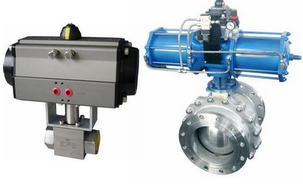

气动高压球阀实物图:
