气动调节球阀

简要描述:本公司生产的ZSJQ气动调节球阀是采用角行程气动执行器及球阀组成。是在引进国外先进技术的基础上进行特殊设计、精心制造的产品。气动调节球阀是一种转角为90°的旋转类球阀,也可称为"气动O型调节球阀"。气动调节球阀采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动调节球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

  • 产品型号:Q641F / ZSJQ
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:2332

详细介绍

本公司生产的ZSJQ气动调节球阀是采用角行程气动执行器及球阀组成。是在引进国外先进技术的基础上进行特殊设计、精心制造的产品。气动调节球阀是一种转角为90°的旋转类球阀,也可称为"气动O型调节球阀"。气动调节球阀采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动调节球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

气动调节球阀 产品特点

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于PTFE等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。

参数表:

公称通径DN(mm)

DN15~DN400

公称压力

1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

介质温度

-40~+180℃ -40~+350℃

泄漏量

0 符合ANSIB16.104 5级标准

球体转角

90°

阀体材制质

A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

阀座材料

聚四氟乙烯(常温)、特制PPL(高温)

防爆级组

dⅡBT4(d2c4)(可供普通型、防爆型二种规格)

电磁阀电源

220VAC、24VDC

气源压力 MPa

0.4~0.7MPa

固有可调比 R

100:1

流量特性Kv值:

公称通径
(DN)

不同开度角下的Kv值

10°

20°

30°

40°

50°

60°

70°

80°

90°

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

34

71

133

248

398

620

890

150

20

40

80

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2253

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

350

110

221

443

885

1750

3541

5311

7967

10950

400

150

303

605

1113

2424

4850

7275

10910

15300

主要外形尺寸:

公称通径DN(mm)

尺寸(mm)

执行器型号

L

D

D1

D2

b

f

Z-Φd

15

108

95

65

45

14

2

4-14

GTD52/GTE63

20

117

105

75

55

14

4-14

GTD63/GTE83

25

127

115

85

65

14

4-14

GTD63/GTE83

32

140

135

100

78

16

4-18

GTD83/GTE110

40

165

145

110

85

16

3

4-18

GT83/GTE110

50

178

160

125

100

16

4-18

GTD83/GTE110

65

190

180

145

120

18

4-18

GTD110/GTE127

80

203

195

160

135

20

8-18

GTD127/GTE127

100

305

215

180

155

20

8-18

GTD127/GTE160

125

256

245

210

185

22

8-18

GTD160/GTE190

150

394

280

240

210

24

8-23

GTD190/GTE210

200

457

335

295

265

26

12-23

GTD210/AWS20

250

533

405

335

320

30

12-25

AW18/AWS25

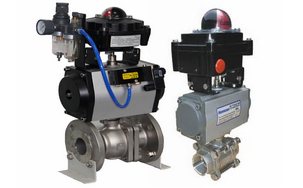

气动调节球阀实物图:

气动调节球阀尺寸图:
