气动保温球阀

简要描述:气动保温球阀采用一体化结构执行器:执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式,气-关式)该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动,阻力小,最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

  • 产品型号:QB641F
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:2062

详细介绍

气动保温球阀采用一体化结构执行器:执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式,气-关式)该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动,阻力小,最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

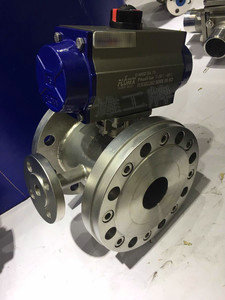

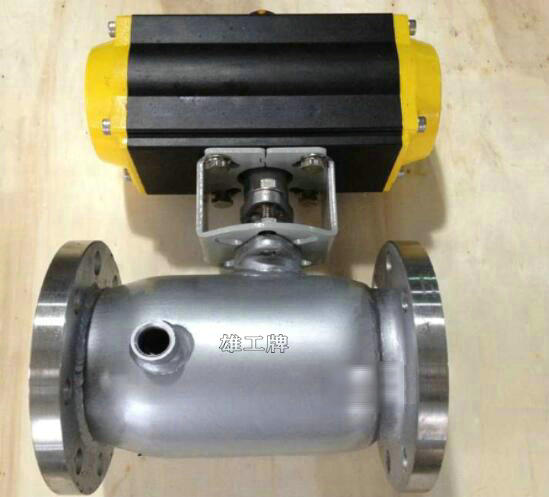

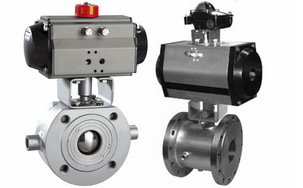

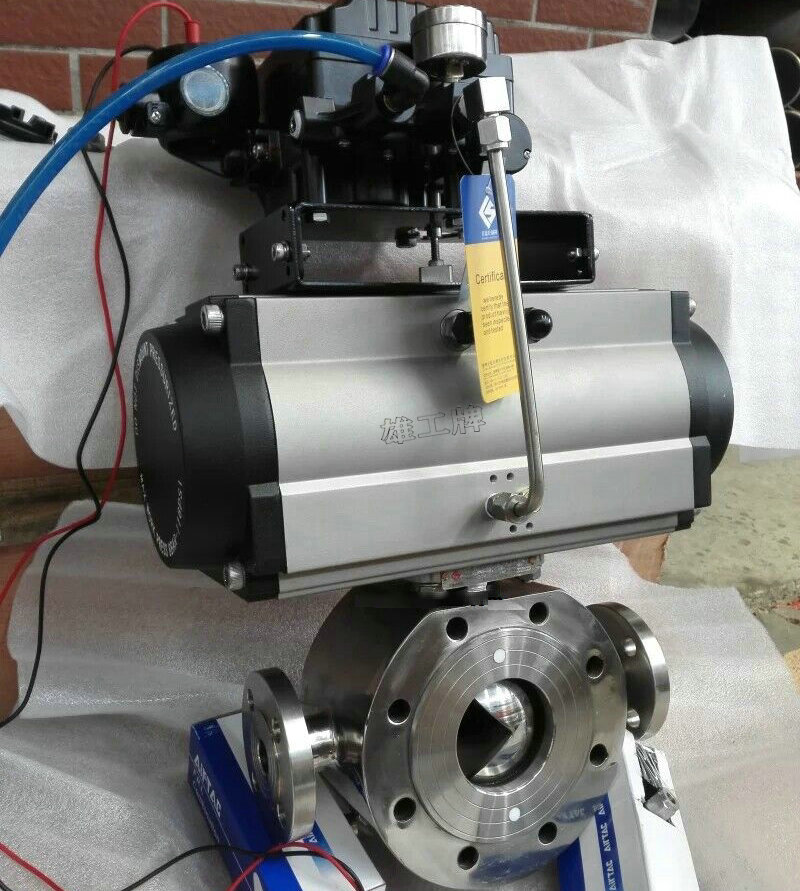

气动保温球阀实物图片

气动保温球阀相关资料:

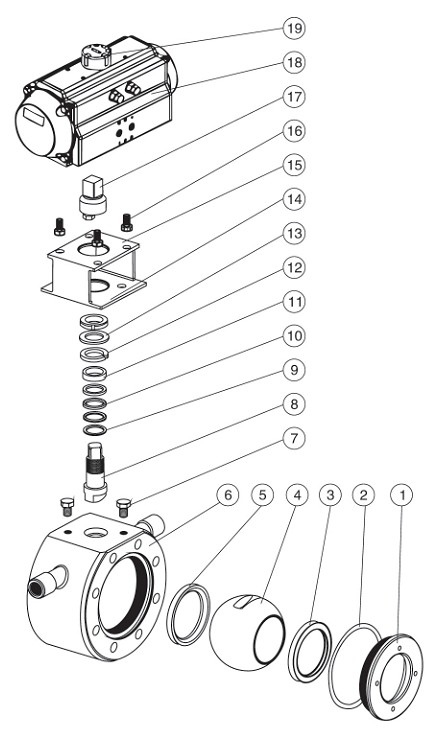

主要零件材质表

序号 零件名称 材质
P R
1 阀盖 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 垫片 PTEF、对位聚苯(PPL)
3 阀座 PTEF、对位聚苯(PPL)、尼龙
4 球体 1Cr18Ni9Ti
5 阀座 PTEF、对位聚苯(PPL)、尼龙
6 夹套阀体 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
7 螺栓 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀杆 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 垫片 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 填料 PTFE、PPL
11 衬套 PTFE复合轴承
12 弹垫 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 垫片 1Cr18Ni9Ti
14 螺母 1Cr18Ni9Ti
15 连接支架 1Cr18Ni9Ti
16 螺栓 1Cr18Ni9Ti
17 连接套 1Cr18Ni9Ti
18 气动装置 AT系列
19 位置指示器 塑料

注: 系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

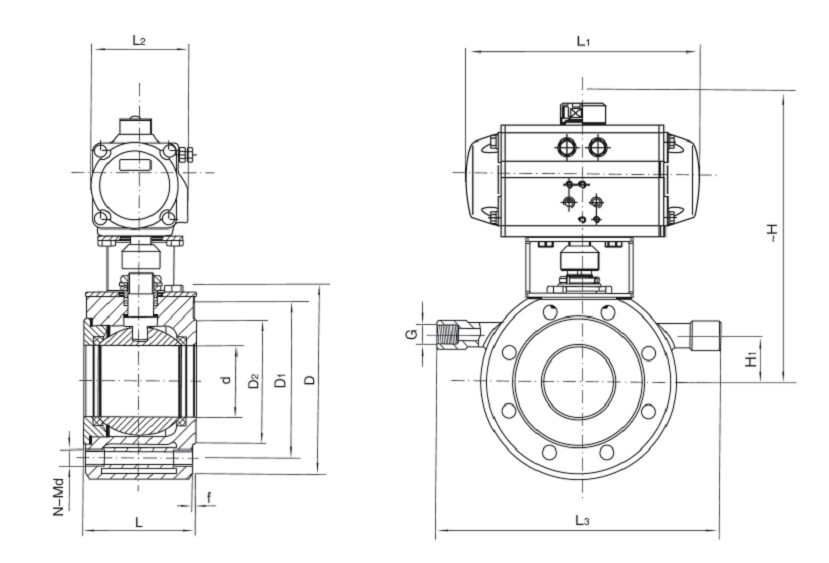

规格 外形尺寸 连接法兰尺寸 执行器型号
d L L1 L2 L3 ~H H1 D D1 D2 G f N-Md
DN15 15 35 141/159 71/83 150 177/208 15 95 65 46 1/2" 2 4-M12 AT050D/AT063S
DN20 20 42 141/159 71/83 160 182/213 20 105 75 56 1/2" 2 4-M12 AT050D/AT063S
DN25 25 48 141/211 71/95 190 187/230 20 115 85 65 1/2" 2 4-M12 AT050D/AT075S
DN32 29 55 159/211 83/95 210 223/243 25 140 100 76 1/2" 3 4-M16 AT063D/AT075S
DN40 38 65 211/248 95/107 230 231/261 30 150 110 84 1/2" 3 4-M16 AT075D/AT088S
DN50 46 75 248/269 107/123 250 258/293 30 165 125 99 1/2" 3 4-M16 AT088D/AT100S
DN65 62 95 248/315 107/141 270 273/298 45 185 145 118 1/2" 3 4-M16 AT088D/AT115S
DN80 76 118 269/345 123/152 300 303/325 50 200 160 132 1/2" 3 8-M16 AT100D/AT125S
DN100 92 140 245/409 152/172 340 333/390 70 220 180 156 1" 3 8-M16 AT125D/AT145S
DN125 110 200 409/438 172/187 360 380/468 80 250 210 184 1" 3 8-M16 AT145D/AT160S
DN150 145 225 438/550 187/215 420 432/520 95 285 240 211 1" 3 8-M20 AT160D/AT190S

注:连接法兰尺寸可根据ANSI、JIS标准或用户要求设计制造。
注:L1数据XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
注:根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。
