气动带手轮球阀

简要描述：气动带手轮球阀采用一体化结构执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式，气-关式)和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。可以电动启闭也可以手动启闭，密封性能优越等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。工作压力可达到16.0MPa,设计温度550以下。

产品型号：Q6S41F
产品产地：浙江温州
更新时间：2023-04-04
访问量：7584

产品咨询联系我们

产品分类

相关新闻

详细介绍

气动带手轮球阀采用一体化结构执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式，气-关式)和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。可以电动启闭也可以手动启闭，密封性能优越等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。工作压力可达到16.0MPa,设计温度550以下。

主要性能规范：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

气动带手轮球阀主要零件材料：

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	密封圈	PTFE	PTFE
3	球体	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A2116-WCB
10	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

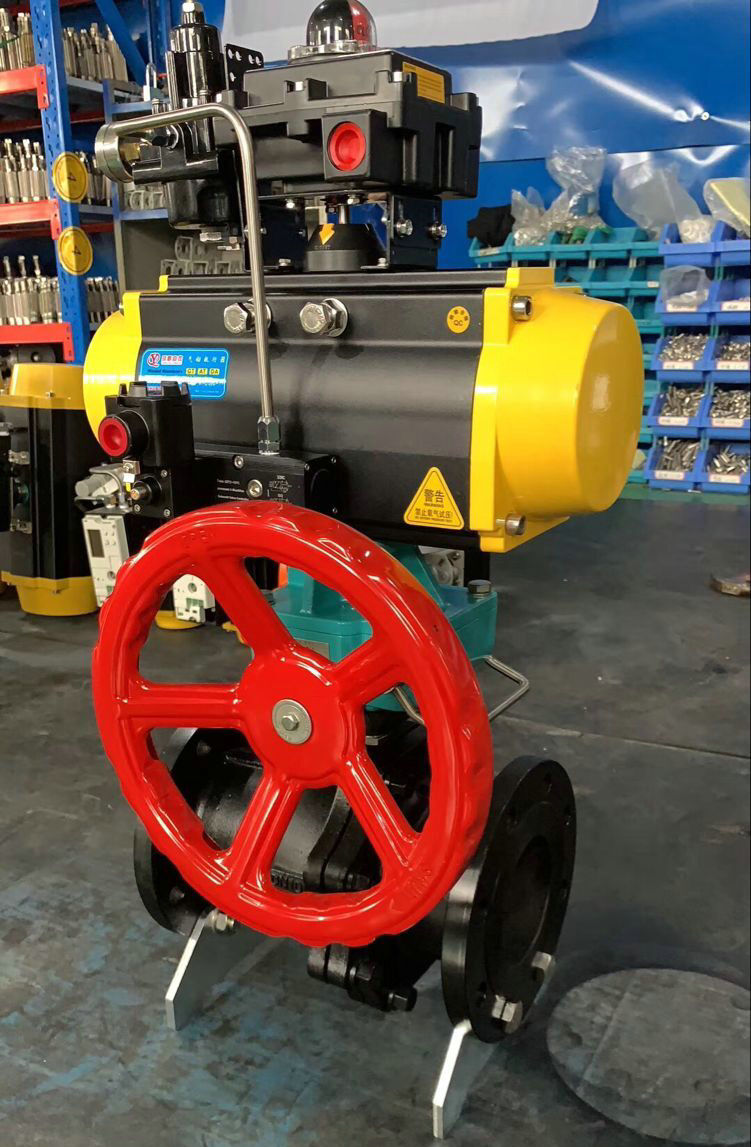

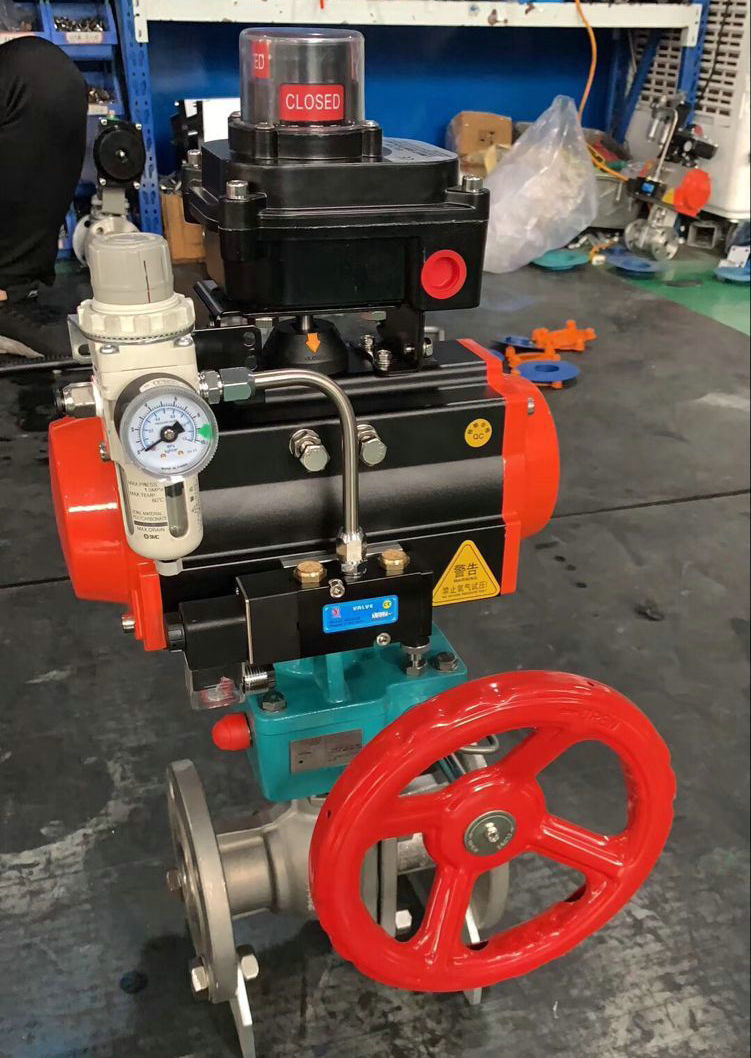

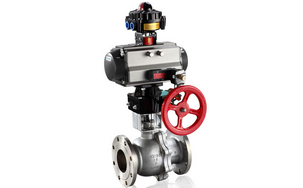

气动带手轮球阀实物图片

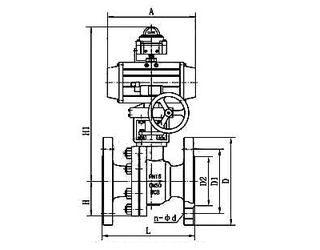

气动带手轮球阀主要图片结构：

公称通径DN(mm)	尺寸(mm)							执行器型号
公称通径DN(mm)	L	D	D1	D2	b	f	Z-Φd	执行器型号
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
