三片式气动球阀

简要描述:三片式气动球阀,气动不锈钢三片式球阀适用于压力≤1.6mpa-6.4mpa;≤180℃的,的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

  • 产品型号:Q611F/Q641F
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:1138

详细介绍

三片式气动球阀,气动不锈钢三片式球阀适用于压力≤1.6mpa-6.4mpa;≤180℃的,的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

三片式气动球阀,气动不锈钢三片式球阀技术参数:
气缸选配:
气缸形式: 双作用 单作用(弹簧复位式)
环境温度: -20℃-+80℃
气源压力: 双作用4~8bar、单作用5~8bar
附件选项 (可选)
回讯器:也叫限位开关,远程反馈开关信号 (普通型、防爆型可选)
电磁阀:双作用选二位五通、单作用选二位三通(普通、防爆;多种电压可选)
三联件:可对气源起稳压、过滤作用
手轮机构:在气源故障情况下,转动手轮机构,可实现手动开、关阀
电-气定位器:输入4~20mA信号,实现阀门调节功能(普通、防爆可选)
                      (注:电气定位器只有在阀门要需求调节功能才选配)
备注: 气缸参数请另参考所选配的气动执行器资料.

产品特点:
气动三片式球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动气动三块式内螺纹、焊接、卡箍、接管焊接球阀(阀座F、N、P)压力PN16-64。

技术参数

公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片是精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
密封填料 PTFE、柔性石墨
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 带定位器:小于全行程的±2%
死区 带定位器:小于全行程的2%
可调范围 250:1
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制

 执行器参数

执行器型号 单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
  双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--   失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列G型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
   1、齿轮式双活塞,输出力矩大,体积小。
   2、气缸选用铝金材料,重量轻、外形美观。
   3、可在顶部、底部安装手动操作机构。
   4、齿条式连接可调节开启角度、额定流量。
   5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
   6、IS05211标准连接为产品的安装更换提供了方便。
   7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

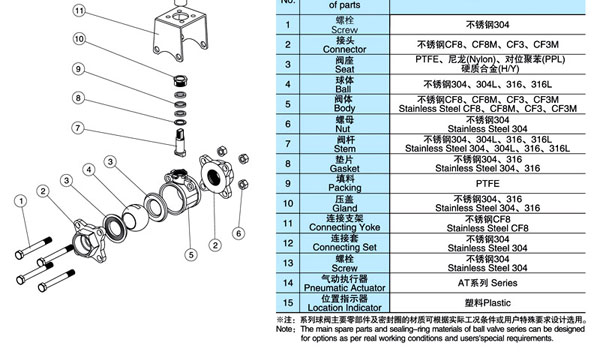

 零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

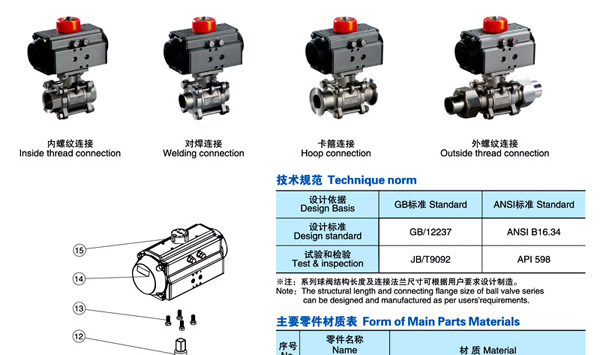

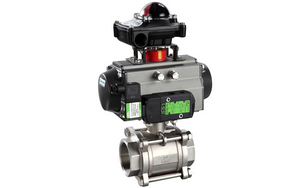

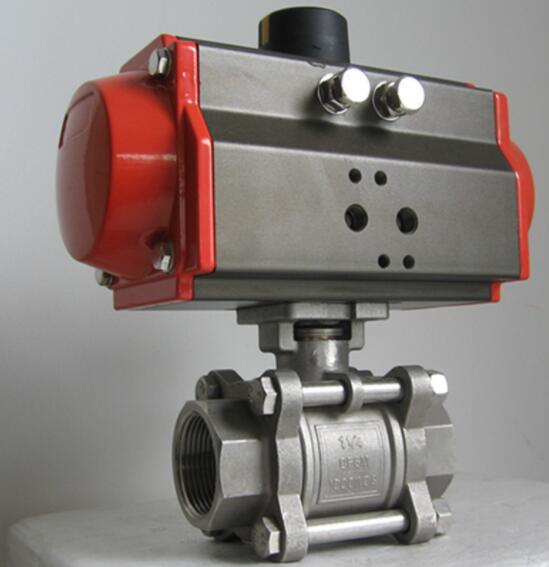

 三片式气动球阀实物图片

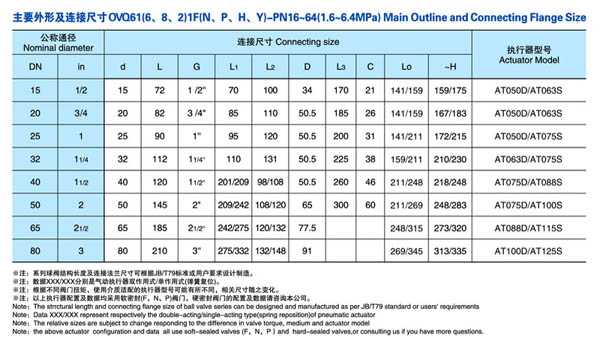

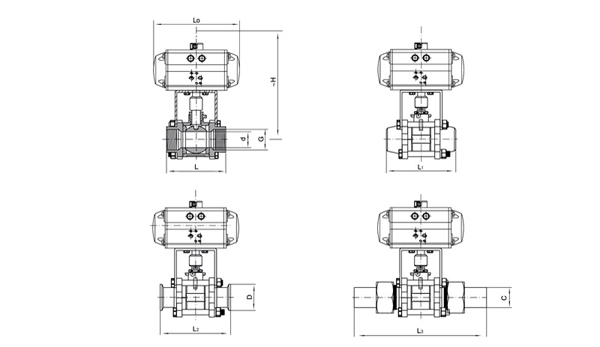

三片式气动球阀,气动不锈钢三片式球阀结构尺寸:
