丝扣球阀

简要描述:丝扣球阀,不锈钢丝扣球阀公称压力:1.6-6.4MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某此腐蚀性液体W.O.G 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999

  • 产品型号:Q11F
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:1144

详细介绍

丝扣球阀,不锈钢丝扣球阀公称压力:1.6-6.4MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某此腐蚀性液体W.O.G 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999

产品特点

Q11F丝扣球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

产品特征

公称压力 适用介质 适用稳定范围 螺纹类型
1.6-6.4MPa 水、油、气及某些腐蚀性液体(W。O。G) -20~232℃~350℃ G。NPT。BSPT。BSP。DI259/2999

主要技术参数

公称通径 DN(mm) 6~100mm
公称压力 PN(MPa) 2.5 4.0 6.4
试验压力 强度试验压力 3.8 6.0 9.6
高密封试验压力 3.0 4.8 7.6
低压气密封试验压力 0.6 0.6 0.6
适用介质 水、蒸汽、油品、酸类腐蚀性等。
适用温度 < 150℃(PTFE) < 300℃(PLL)

主要零件材料

NO 零件名称 PART NAME 材料(MATERIAL)
1 阀体 Body CF8M CF8 WCB
2 阀盖 Cap CF8M CF8 WCB
3 阀座 Seat RPTFE
4 Ball SS304 SS316
5 密封垫 Seal Gasket PTFE
6 阀杆密封 Stem Seal PTFE
7 阀杆 Stem SS316
8 阀杆填料 Stem Packing PTFE
9 填料压盖 Packing gland SS304
10 弹性垫圈 Spring washer SS301
11 手柄 Handle SS304
12 螺母 Stem Nut SS304

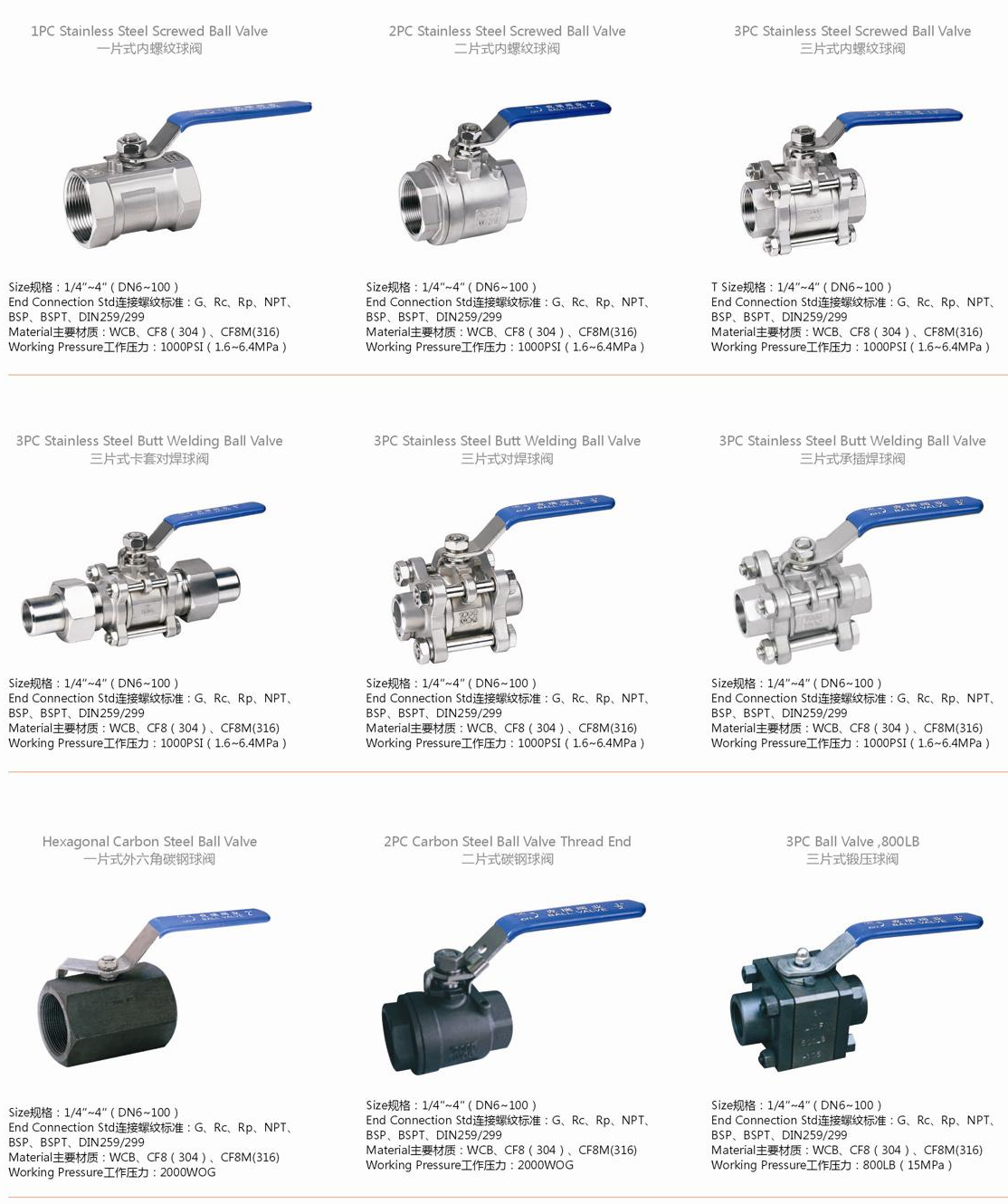

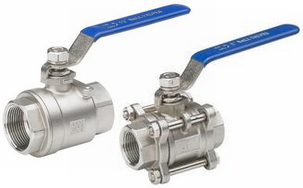

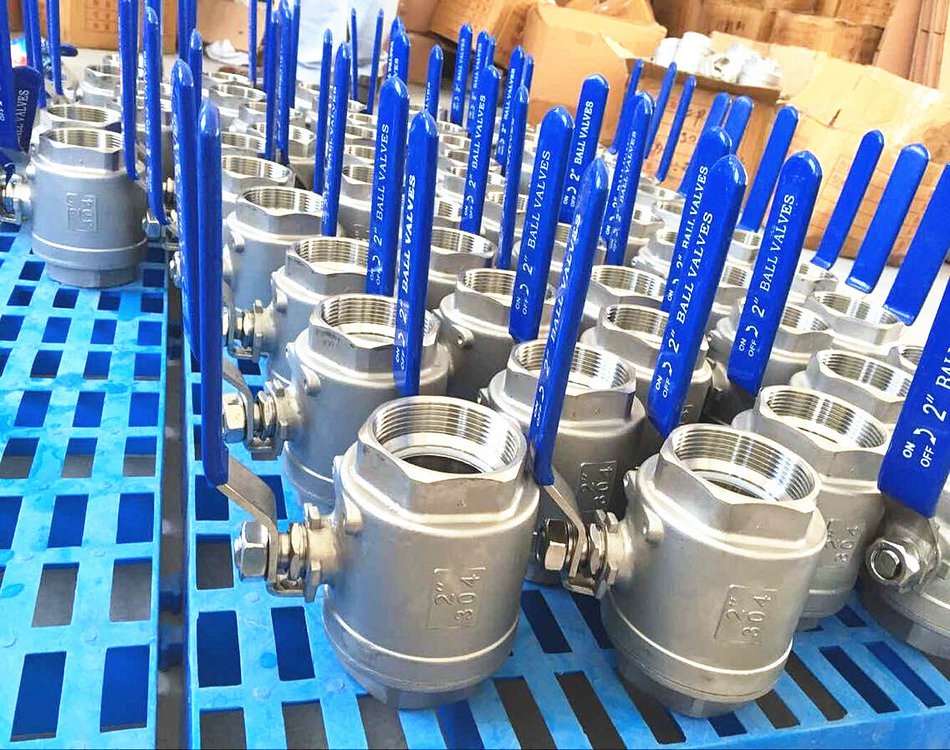

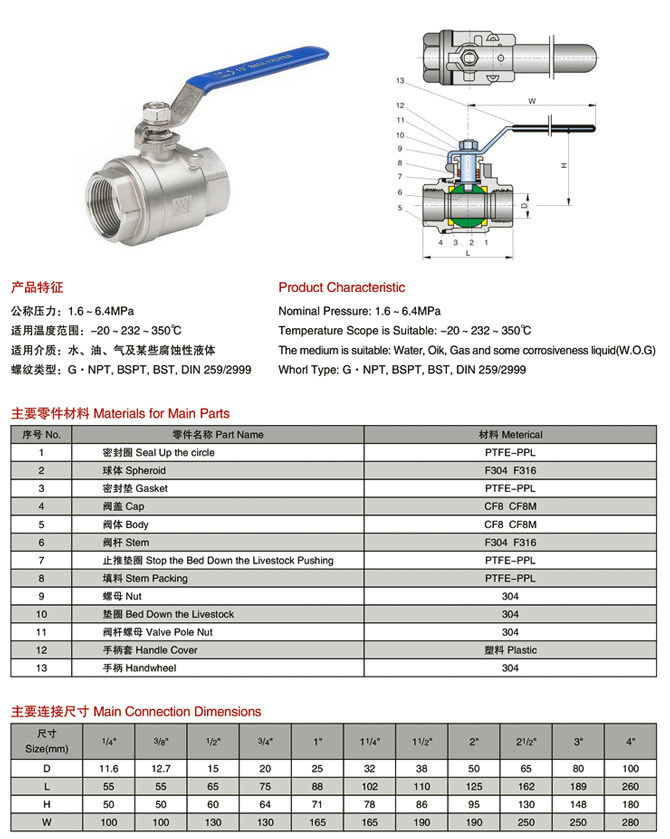

丝扣球阀,不锈钢丝扣球阀实物图丝扣球阀,不锈钢丝扣球阀参数尺寸图:
