电动V型球阀

简要描述:电动V型球阀,电动V型调节球阀是采用高精度电动执行器及高品质V型球阀组成。由于球芯带有V型结构,对阀座具有剪切作用。因此电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸经营过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。

  • 产品型号:VQ947H/VQ977H
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:1071

详细介绍

电动V型球阀,电动V型调节球阀是采用高精度电动执行器及高品质V型球阀组成。由于球芯带有V型结构,对阀座具有剪切作用。因此电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸经营过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、电动V型球阀的V型切口的球芯与金属阀座之前具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质。
2、电动V型球阀还具有调节并可靠定位能力,流量特性为近似百分比,可调范围广。
3、电动V型球阀采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,使用寿命长。

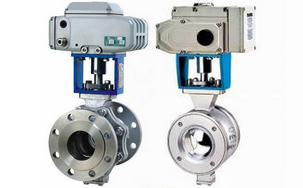

VQ947电动V型调节球阀 (法兰式)  VQ977电动V型调节球阀 (对夹式)

产品特点
1、具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。
2、具有整体式的阀体结构,不存在产生潜在泄漏的可能。
3、具有等百分比特性,有很宽的控制范围和特别稳定的控制过程,可广泛用应于多种工艺流程中。
4、阀杆和球芯采用渐开线花键连接,当齿廓受载时,齿上有径向力能起自动定心作用,且各齿受力均匀使之强度高、寿命长。

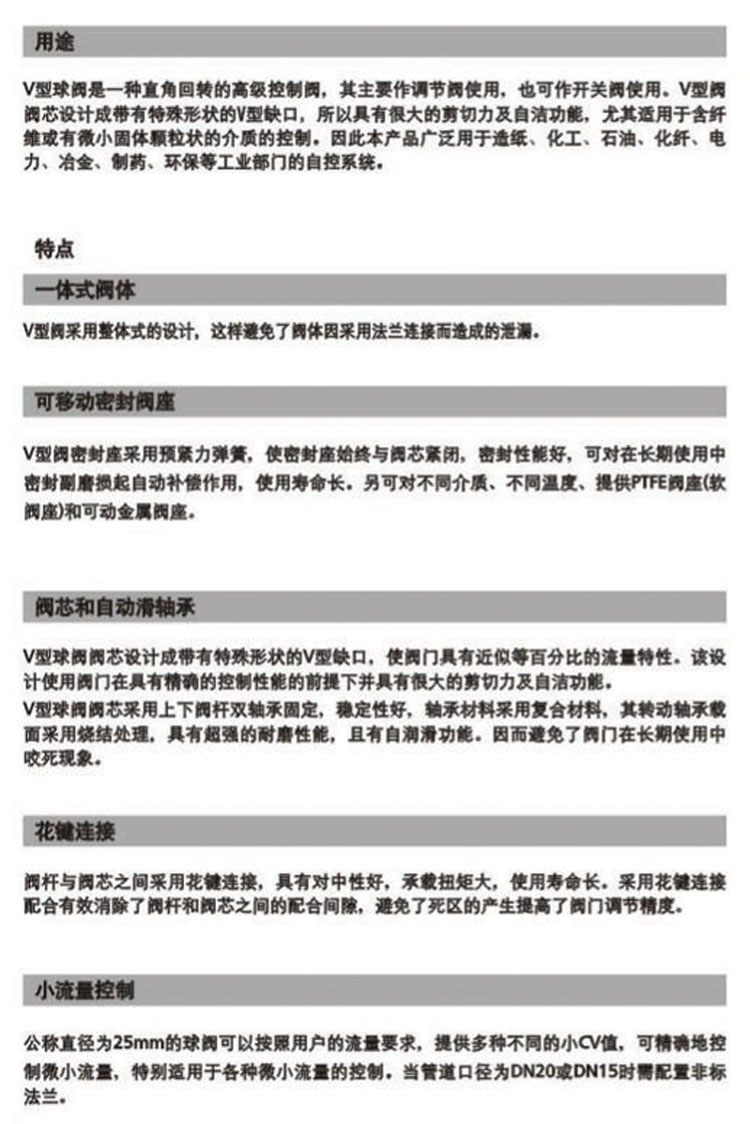

产品特点

电动V型球阀是球阀的一种,它的关闭件是半球体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力,球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。
1、阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄。
2、上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少。
3、阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球 面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀,适应范围广。
4、经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高。
5,介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以 它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。

技术规范

设计依据 GB标准 ANSI标准
设计标准 GB/12237 ANSIB16.34
连接法兰尺寸 GB/9113、JB/T79 ANSIB16.5
试验和检验 JB/T9002 API598

阀座参数

金属密封阀座 高温型金属密封阀座 软阀座
序号 名称 温度范围℃ 序号 名称 温度范围℃ 序号 名称 温度范围℃
1 密封阀盖 -20~160℃
-20~230℃
1 密封阀盖 -20~425℃ 1 密封阀盖 -20~160℃
2 弹簧 2 碟簧 2 弹簧
3 O形圈 3 压圈 3 O形圈
4 阀体 4 石墨环 4 阀体
5 密封座 5 阀座 5 密封座
6 阀芯 6 阀体 6 密封圈(PTFE)
  7 阀芯 7 阀芯

主要零件材质表

序号 名称 数量(件) 材料
1 阀体 1 WCB CF8 CF8M
2 阀芯 1 CF8表面镀硬铬 CF8表面镀硬铬 CF8M表面镀硬铬
3 圆柱销 2 304 304 316
4 阀座 1 304堆焊硬质合金 304堆焊硬质合金 316
5 弹簧 1 316 316 316
6 0型圈 1 氟橡胶 氟橡胶 氟橡胶
7 自润滑轴承   304+PTFE 304+PTFE 316+PTFE
8 下阀杆 1 20Cr13 304 316
9 O型圈 1 氟橡胶 氟橡胶 氟橡胶
10 后压盖 1 WCB CF8 CF8M
11 环垫 1 PTFE PTFE PTFE
12 调节垫片 1 PTFE PTFE PTFE
13 平垫片 4 Q235 304 304
14 螺栓 4 25 304 304
15 双头螺柱 2 25 304 304
16 自润滑轴承 1 304+PTFE 304+PTFE 316+PTFE
17 平键 1 20Cr13 304 316
18 下填料 1 PTFE PTFE PTFE
19 中填料 1组 PTFE PTFE PTFE
20 上填料 1 PTFE PTFE PTFE
21 填料压盖 1 WCB CF8 CF8M
22 螺母 2 35 304 304
23 上阀杆 1 20Cr13 304 316

主要技术参数及性能指标

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4~9.6MPa
密封试验 1.76~7.0MPa
流量特性 近似等百分比、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
可调节比 250:1 300:1
基本误差 全行程的≤±2%
回差 全行程的≤±2%
死区 全行程的≤0.8%
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

执行器技术参数

执行器类别 引进型JOX系列执行器参数 引进型3610R系列执行器参数 引进型JHQ系列执行器参数
电源电压 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~1500N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 18S~112S
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -30°~60° -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP55 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 8W/E AC可逆电机 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢,铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

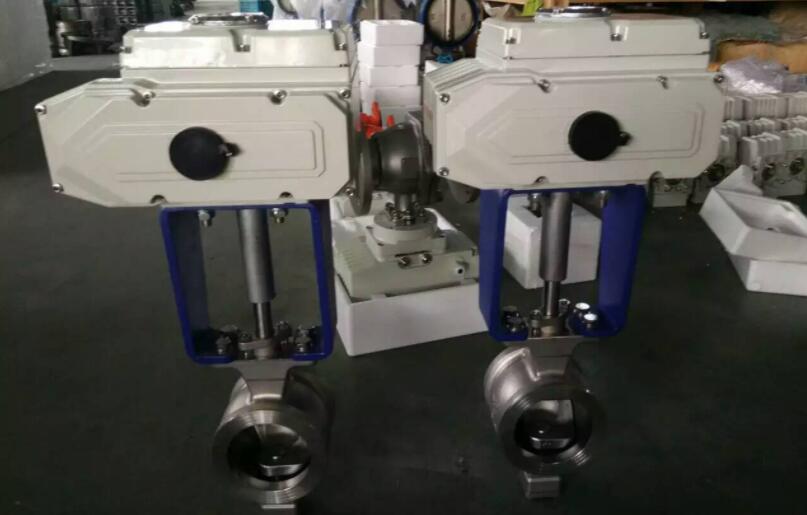

电动V型球阀,电动V型调节球阀实物图

 电动V型球阀,电动V型调节球阀参数尺寸结构图:
