广式球阀,不锈钢广式球阀适用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。广式球阀产品具有结构紧凑、外形精美、智能控制、性能卓越、品质优良、使用方便等诸多特点。广式球阀为手动操作转角为90°旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修简单、使用寿命长。一片式球阀通常应用密封要求严格场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。
广式球阀,不锈钢广式球阀适用温度范围:-20~232℃~350℃
广式球阀,不锈钢广式球阀适用介质:水、油、气体某些腐蚀性液体
主要零件材料
适用介质 | 阀体 | 球阀球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
水、蒸汽、油品 | A105、45 | 1Cr18/1Cr18Ni9Ti | 不 锈 钢 SS304 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL | 聚四氟乙烯PTFE对位聚苯PPL |
硝酸类 | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
醋酸类 | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
Q11F广式内螺纹球阀主要尺寸
公称通径 | 管螺纹 | 尺寸mm | 重量WTg | |||||
d | L | W | H | E | D | D | ||
6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
公称直径 | 尺寸(mm) | |||||
d | L | L1 | M | Lo | Q61对焊接头总长 | |
6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
Q41F法兰广式球阀主要尺寸
公称通径 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
DNmm | in | |||||||||||
15 | 1/2 | 10 | 15 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
20 | 3/8″ | 12.6 | 20 | 106 | 75 | 105 | 55 | 14 | 2 | 4-14 | 65 | 110 |
25 | 1″ | 17 | 24 | 109 | 85 | 115 | 65 | 16 | 2 | 4-14 | 70 | 110 |
32 | 1 1/4″ | 22 | 32 | 126 | 100 | 135 | 78 | 16 | 2 | 4-18 | 85 | 145 |
40 | 1 1/2″ | 25 | 38 | 136 | 110 | 145 | 85 | 16 | 3 | 4-18 | 90 | 145 |
50 | 2″ | 32 | 46 | 154 | 125 | 160 | 100 | 18 | 3 | 4-18 | 98 | 177 |
65 | 2 1/2″ | 44 | 60 | 170 | 145 | 180 | 120 | 20 | 3 | 8-18 | 110 | 190 |
80 | 3″ | 50 | 72 | 195 | 160 | 195 | 135 | 22 | 3 | 8-18 | 130 | 240 |
100 | 4″ | 65 | 92 | 215 | 180 | 215 | 155 | 22 | 3 | 8-18 | 150 | 260 |

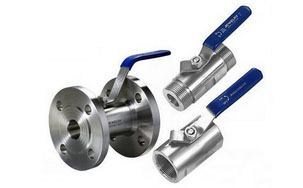

广式球阀,不锈钢广式球阀实物图

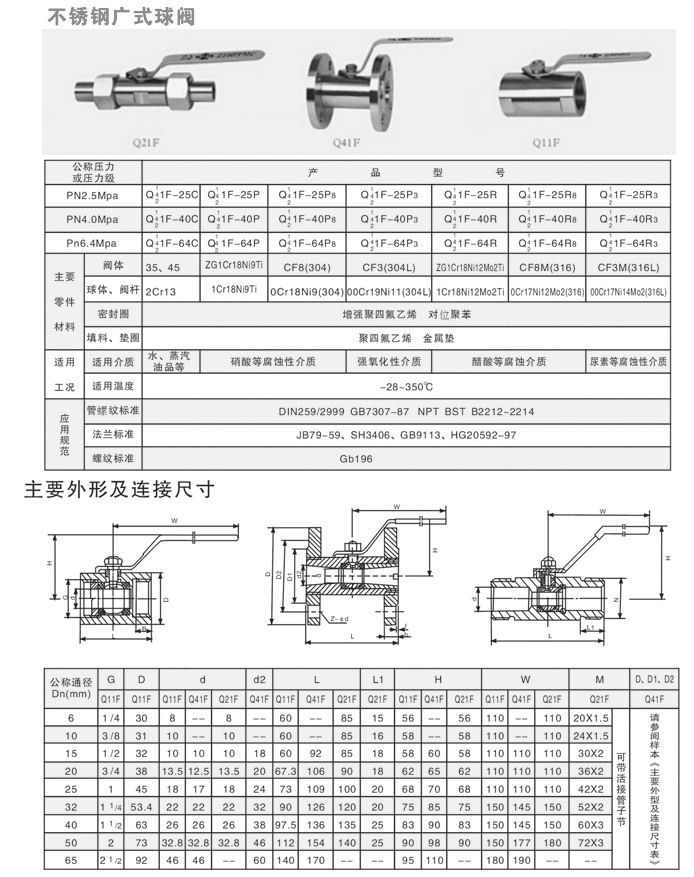

广式球阀,不锈钢广式球阀参数尺寸图:
