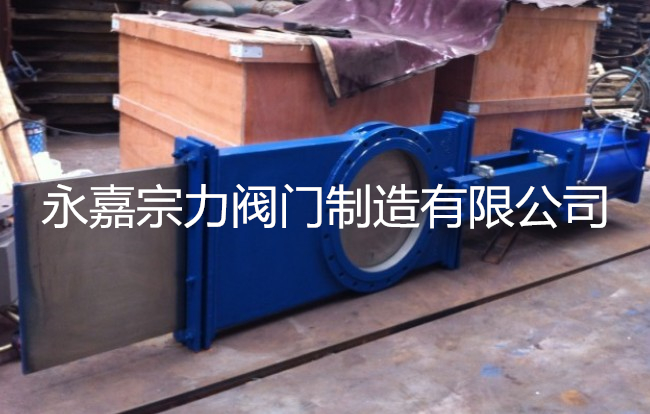

SCZ773液动穿透式插板阀

简要描述:SCZ773液动穿透式插板阀/长杆平板闸阀SCZ973X/F,SCZ673X/F SCZ型穿透式插板阀/长杆平板闸阀插板阀显著特点:阀腔不积渣,特别适合于浆体输送及粉体物粒的输送。

  • 产品型号:SCZ773液动穿透式插板阀
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:10288

详细介绍

 一、SCZ773液动穿透式插板阀产品优点

1、双向密封,带两个阀座封圈,此闸板更长且底部伸出阀体,需要两个密封填料装置。

2、闸板形成一个孔状通径,其作用是,闸板开启时,介质能全部流走,没有滞留,闸板关闭时能全部密封。

3、在介质浓度较高条件下,也能保持阀座密封,由于没有滞留区,闸板底部五介质堆积。

4、该产品适用于制糖,化学设备(干燥器、反应器)的装卸和造纸厂的浆料出口处,用于回收混有大量杂质的旧纸张。

二、SCZ773液动穿透式插板阀主要零件材料






零件名称

材料

零件名称

材料
阀体
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
阀杆
Stem
1CF18Ni9Ti
阀座密封圈
橡胶或PTFE
支架
不锈钢
阀体间密封垫片
橡胶或PTFE
填料压盖
不锈钢
阀体
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
填料
石墨或PTFE
阀体装配螺栓
B7
填料压盖螺栓
B7





注:橡胶牌号取决于介质性质和使用温度。
闸板材质牌号取决于介质性质。





三、SCZ773液动穿透式插板阀壳体试验和密封试验:

1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。






静压寿命实验次数

金属密封
DN≤150mm
1200次
DN≥200-400mm
1000次
Dn≤150mm
800次

非金属密封
Dn≤150mm
1400次
DN≤200-400mm
1200次
Dn≤450mm
1000次





注:1、金属密封指密封副材料是金属-金属

  2、非金属密封指密封副材料是金属-非金属或非金属-非金属。
