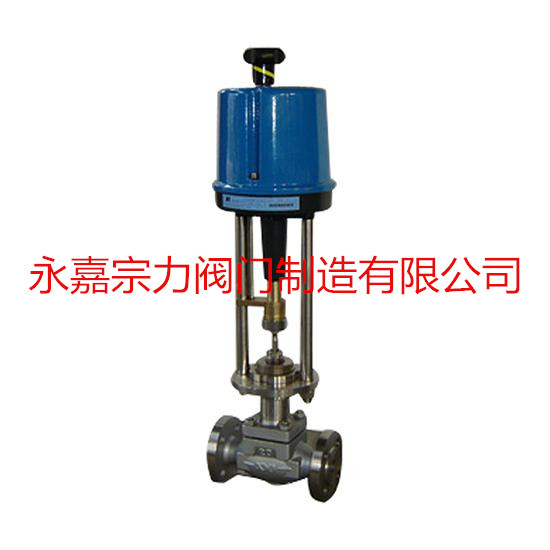

HLS小口径单座调节阀

简要描述:HLS小口径单座调节阀 结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。

  • 产品型号:HLS小口径单座调节阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3186

详细介绍

简述:

 HLS小口径单座调节阀 结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大,产品符合GB/T4213-92。小口径单座调节阀订货须知:产品型号与名 称、公称通径DN(mm)、公称压力、流量特性、阀体材质、额定流量系数、介质种类和温度范围、阀前后压力(压差)、电源电压和控制信号、其它特殊要求。

一、主要技术参数

公称通径:2025mm
公称压力:ANSI 125150300600JIS 1016203040KPN1.64.06.4MPa
连接型式:法兰连接:FFRFRJLG、沟槽型、嵌入型
法兰标准:JIS B2201-1984ANSI B16.5-1981GB/T91129124-2000
焊接连接:嵌接焊SW
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):-17+230℃
伸长型(E1):-45-17℃ +230+566℃
伸长型(E2I):-100-45℃
伸长型(E2W):-196-100℃
:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料。
阀内组件
阀芯型式:单座柱塞型阀芯。
流量特性:金属阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图
Cv值从0.0414的高精度流量特性符合IEC534-2标准
软阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图
注:关于聚四氟乙烯阀座的工作温度和压差,参考流量特性曲线图
材料:不锈钢(1Cr18Ni9Ti1Cr18Ni12Mo2Ti17-4PH9Cr18316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

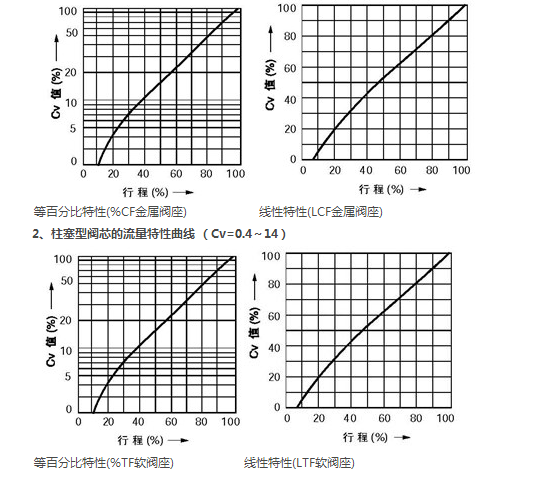

二、流量特性曲线图分析

1、高精度的流量特性曲线(Cv=0.414
