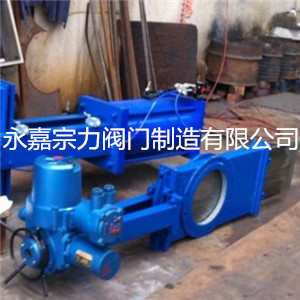

SCZ973电动插板阀

简要描述:SCZ系列插板阀SCZ973H-6是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,

  • 产品型号:SCZ973电动插板阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:5344

详细介绍

 一、产品优点

1、双向密封,带两个阀座封圈,此闸板更长且底部伸出阀体,需要两个密封填料装置。

2、闸板形成一个孔状通径,其作用是,闸板开启时,介质能全部流走,没有滞留,闸板关闭时能全部密封。

3、在介质浓度较高条件下,也能保持阀座密封,由于没有滞留区,闸板底部五介质堆积。

4、该产品适用于制糖,化学设备(干燥器、反应器)的装卸和造纸厂的浆料出口处,用于回收混有大量杂质的旧纸张。

二、主要零件材料








零件名称

材料

零件名称

材料
阀体
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
阀杆
Stem
1CF18Ni9Ti
阀座密封圈
橡胶或PTFE
支架
不锈钢
阀体间密封垫片
橡胶或PTFE
填料压盖
不锈钢
阀体
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
填料
石墨或PTFE
阀体装配螺栓
B7
填料压盖螺栓
B7





注:橡胶牌号取决于介质性质和使用温度。
闸板材质牌号取决于介质性质。





三、壳体试验和密封试验:

1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。








静压寿命实验次数

金属密封
DN≤150mm
1200次
DN≥200-400mm
1000次
Dn≤150mm
800次

非金属密封
Dn≤150mm
1400次
DN≤200-400mm
1200次
Dn≤450mm
1000次



SCZ系列插板阀SCZ973H-6介绍】

  SCZ系列插板阀SCZ973H-6是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。该阀门配电动执行器可实现远程微电脑控制。在电源供应中断时,也可以通过手动来操作阀门启闭,从而紧急控制了介质的流向,也避免了事故的发生。也可以使用现场电控箱、远程PLC电动智能控制等附件来操作和调试的控制。用户可根据实际需要进行选择。

  【SCZ系列插板阀SCZ973H-6特点】

  阀腔不积渣,特别适合于浆体输送及粉体物粒的输送。



  【SCZ系列插板阀SCZ973H-6零件材料】





阀体、上盖Valve body, upper cap 碳钢、不锈钢Carbon steel, stainless steel
阀板Valve plate 不锈钢stainless steel
阀杆Stem 不锈钢stainless steel
密封圈Seal ring 四氟、橡胶PTFE,Rubber

  【SCZ系列插板阀SCZ973H-6性能参数】







公称压力Nominal pressure PN
壳体试验Casing test 1.5XPN
密封试验Leak test 1.1XPN
工作温度Operating temperature 橡胶≤80℃ 四氟密封≤180℃
Rubber ≤80℃, PTFE≤180℃
适用介质Working medium 干灰、纸浆、糖浆、污水、煤气粉末颗粒物、渣水混合物等Dry dust, paper pulp, syrup, sewage, gas, powder, particle, slag-water mix, etc.



  【SCZ系列插板阀SCZ973H-6外形尺寸】





DN L H1 H2 H3 D1 D2 D0 N-M P B
100 51 405 705 585 180 156 240 8-M16 490 170
125 57 450 780 665 210 184 260 8-M16 490 190
150 570 510 810 770 240 211 280 8-M20 490 240
200 70 615 930 920 295 266 300 12-M20 520 335
250 70 715 1080 1175 355 319 320 12-M24 520 335
300 76 822 1140 1255 410 370 340 12-M24 520 335
350 76 975 1290 1455 470 429 360 16-M24 520 350
400 89 1024 1344 1559 525 480 400 16-M27 605 390
450 89 1235 1560 1926 585 548 450 20-M27 605 430
500 114 1265 1610 2226 650 609 500 20-M30 605 430



注:1、金属密封指密封副材料是金属-金属

  2、非金属密封指密封副材料是金属-非金属或非金属-非金属。
