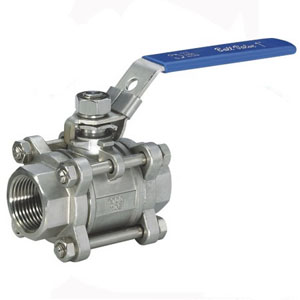

Q11F型三片式内螺纹球阀PN16~PN63

简要描述:Q11F三片式内螺纹球阀PN16~PN63适用于工作温度 -29~180℃(密封圈为增强聚四氟乙烯)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质

  • 产品型号:Q11F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3690

详细介绍

Q11F型三片式内螺纹球阀PN16~PN63




产品说明:

适用于工作温度 -29~180℃(密封圈为增强聚四氟乙烯)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品主要零件材料:

零件材料
适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油 Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C

A105、

45

1Cr18Ni9Ti

1Cr18Ni9Ti




SS304

聚四氟乙烯PTFE

增强聚四氟乙烯VUILUK PTFE

对位聚苯PPL

聚四氟乙烯PTFE

对位聚苯PPL

硝酸类 Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P

SS304

1Cr18Ni19Ti

SS304

1Cr18Ni9Ti

醋酸类 Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R

SS316

Cr18Ni12Mo2Ti

SS316

1Cr18Ni12Mo2Ti

产品外形结构连接尺寸:

外形结构连接尺寸(mm)
公称通径 管螺纹 尺寸(mm) 重量WT(g)
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200

产品外形结构尺寸图:
外形尺寸图

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!



上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
