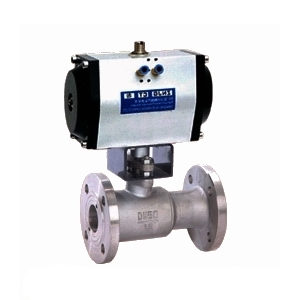

Q641M型气动高温法兰球阀,气动碳钢高温球阀

简要描述:Q641M气动高温球阀中的球体密封圈采用了特殊的加工工艺和 新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力

  • 产品型号:Q641M
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3654

详细介绍

Q641M气动高温法兰球阀,气动碳钢高温球阀




产品概述

Q641M气动高温球阀中的球体密封圈采用了特殊的加工工艺和新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

主要性能参数

Q641M气动高温球阀主要性能参数
型号 公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
Q641M/F-16C/P 1.6 2.4 1.8 -28~+600 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q641M/F-16C/P 2.5 3.8 2.8 -28~+600 (PPL)

主要零部件材料

Q641M气动高温球阀主要零部件材料
序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢、304、316
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450-10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢

主要外形连接尺寸

Q641M气动高温球阀主要外形连接尺寸(mm)
型号 尺寸
DN L D D 1 D 2 H b
Q641M/F-16 15 130 95 65 45 85 14
20 150 105 75 55 95 16
25 160 115 85 65 103 16
32 180 135 100 78 105 18
40 200 145 110 85 120 18
50 230 160 125 100 195 20
65 290 180 145 120 195 20
80 310 195 160 135 215 22
100 350 215 180 155 253 24

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!
