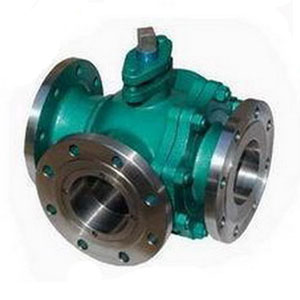

Q44F型L手动三通球阀

简要描述:产品概述LQ44F手动三通球阀的两阀座密封三通球阀结构紧凑、外美观、密封性能好

  • 产品型号:Q44F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:2710

详细介绍

L型Q44F手动三通球阀


  产品概述
的两阀座密封三通球阀结构紧凑、外型美观、密封性能好。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通。(如下L型流向图)

结构特点及用途
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、_阀多用:任一通□可用作入□而无泄漏,三通既可制成L型通□,也可制成T型通口。
4、维修方便:在系统卸压后,无需拆下整个代体就可进行检查和维修。
5、广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

主要性能参数
主要性能参数
公称压力
PN(MPa)
试验压力
壳体 高压液密封 低压液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度 -28~350℃
应用规范 连接法兰 JB79-59 GB9113、
HG20592-97、ANSI B16.5
检验试验 JB/T 9092-99 、API598


L型三通球阀流向示意图

流向示意图

主要零件材料

主要零件材料
零件名称 材质
GB ASTM
阀体、阀盖 WCB A216-WCB
密封圈 PTFE、对位聚苯 PTFE、对位聚苯
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
双头螺栓 35CrMoA A193-B7


主要外形连接尺寸

L型Q44F-16C手动三通球阀主要外形连接尺寸图

L型Q44F-16C手动三通球阀主要外形连接尺寸
型号 公称通径
DN(mm)
尺寸(mm)
L L1 D D1 D2 b f Z-d H W
Q44F-16C 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130 ,
25 180 90 115 85 65 14 2 4-14 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-18 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210

185

22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800
