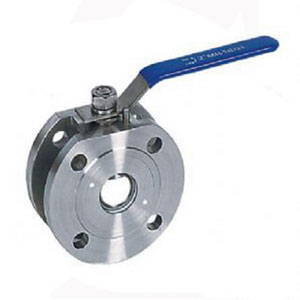

Q71F型意式不锈钢超短球阀

简要描述:产品概述 Q71F意式不锈钢超短球阀与普通球阀相比,具有重量轻、结构长度短、节省材料、安装方便等显著的优点

  • 产品型号:Q71F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:2978

详细介绍

Q71F意式不锈钢超短型球阀




产品概述
与普通球阀相比,具有重量轻、结构长度短、节省材料、安装方便等显著的优点。此外,该阀门的阀座采用弹性密封结构,启闭轻松,密封可靠。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。



主要特点
1.公称压力:1.6-2.5MPa

2.适用温度范围:-20~232℃-350℃

3.适用介质:水、油、气及某些腐蚀液体(W.O.G)



主要零件材料

主要零件材料

主要零件材料
序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙稀PTFE 聚四氟乙稀PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢304 不锈钢SS304
7 手柄 不锈钢304 不锈钢SS304
8 阀杆螺母 不锈钢304 不锈钢SS304
9 填料压盖 不锈钢304 不锈钢SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不锈钢316/304 不锈钢316/304
12 垫圈 聚四氟乙稀PTFE 聚四氟乙稀PTFE

主要连接尺寸
主要连接尺寸(mm)
SIZE 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″ 5″ 6″ 8″
D 15 19 23.5 30 36 45 58 67 76 100 125 195
L 32 38.5 45 44 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
B 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3
