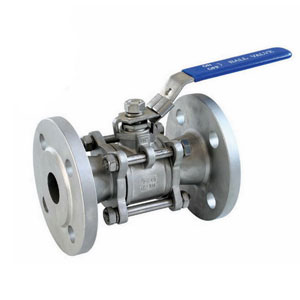

Q41F型三片式法兰不锈钢球阀

简要描述:Q41F三片式法兰球阀属于手动类球阀

  • 产品型号:Q41F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:4044

详细介绍

Q41F三片式法兰不锈钢球阀




产品概述

Q41F三片式法兰球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的 轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密 可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

主要零件材料

主要零件材料
零件名称 材质
不锈钢 碳钢
螺栓 不锈钢SS304 碳钢
弹簧垫圈 不锈钢SS304 不锈钢SS304
螺母 不锈钢SS304 碳钢
阀盖 不锈钢CF8/CF8M 碳钢WCB
阀体 不锈钢CF8/CF8M 碳钢WCB
球体 不锈钢CF8 不锈钢CF8
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀杆 不锈钢SS316 不锈钢SS304
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
压紧螺母 不锈钢SS316 不锈钢SS304
弹簧垫圈 不锈钢SS304 不锈钢SS304
螺母 不锈钢SS304 不锈钢SS304
手柄 不锈钢SS304 不锈钢SS304

主要尺寸连接尺寸

主要尺寸连接尺寸图

主要尺寸连接尺寸(mm)
SIZE 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 170 180 250
w 130 140 140 170 200 220 350 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22
