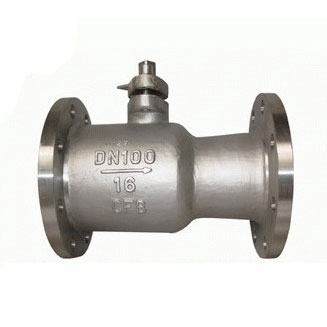

QJ41M型高温球阀替代截止阀

简要描述:产品概述本公司设计QJ41M高温球阀替代截止阀是采用新密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍

  • 产品型号:QJ41M
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3981

详细介绍

QJ41M高温球阀替代截止阀


  产品概述
本公司设计是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐 油、耐腐蚀、使用寿命长等优点,上欧牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制 药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃



主要性能参数

主要性能参数
型号 公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
Q41M/F-16C 1.6 2.4 1.8 -28~+300 (M/F)

导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

Q41M/F-16C 2.5 3.8 2.8 -28~+350 (PPN)



主要零部件材料

主要零部件材料
序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450-10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢



主要连接尺寸

主要连接尺寸图

主要连接尺寸(mm)
型号 公称通径 尺寸mm
L D D1 D2 b-d Z-Φd H D0
Q41M/F-16C 15 130 95 65 45 14-2 4-14 105 150
20 150 105 75 55 16-2 4-14 110 150
25 160 115 85 65 16-2 4-14 120 160
32 180 135 100 78 16-2 4-18 145 160
40 200 145 110 85 16-3 4-18 155 250
50 230 160 125 100 18-3 4-18 175 300
65 290 180 145 120 18-3 4-18 195 300
80 310 195 160 135 20-3 8-18 225 320
100 350 215 180 155 20-3 8-18 255 320
125 400 245 210 185 20-3 8-18 285 400
150 480 280 240 210 24-3 8-23 295 400
200 600 335 295 265 30-3 12-23 330 450
Q41M/F-25C 40 200 145 110 85 18-3 4-18 155 250
50 230 160 125 100 20-3 4-18 175 300
65 290 180 145 120 22-3 8-18 195 300
80 310 195 160 135 22-3 8-18 225 320
100 350 230 190 160 24-3 8-23 255 320
125 400 270 220 188 28-3 8-25 285 400
150 480 300 250 218 30-3 8-25 295 400
200 600 360 310 278 34-3 12-25 330 450
