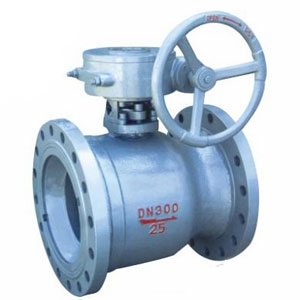

QZ41M型高温球阀替代闸阀

简要描述:产品概述 本公司设计QZ41M高温球阀替代闸阀是采用新密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍

  • 产品型号:QZ41M
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:4051

详细介绍

QZ41M高温球阀替代闸阀




产品概述

本公司设计是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦 力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,上欧牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,高温球阀替代闸阀广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。



主要性能规范

主要性能规范
型号 公称压力 (Mpa) 试验压力(MPa) 工作温度 (℃) 适用介质
强度(水) 密封(水) 气密封
QZ41M-1.O 1.0 1.5 1.1 0.6 ≤250 蒸汽、气水、油品、 煤气、天然气、氨碱、醋酸铜、氨液
QZ41M-1.6 1.6 2.4 1.8 ≤300
QZ41M-2.5 2.5 4.O 2.8



主要零件材质

主要零件材质
零件名称 材料
QZ41M-1.6
QZ41M-1.0
QZ41M-2.50
阀体 HT200 QT450-1O
球体 不锈钢
阀杆
密封圈 石墨等
扳手 QT450-10



主要连接尺寸

QZ41M-10C高温球阀替代闸阀主要连接尺寸(mm)
DN L D D1 D2 b Z-φd H DO
40 165 145 110 85 18 4-18 155 250
50 180 160 125 100 20 175 300
65 195 180 145 120 195

80

210 195 160 135 22 225 320
100 230 215 180 155 8-18 250
125 255 245 210 185 24 270 360
150 280 280 240 210 8-23 290
200 330 335 295 265 26 320 450



QZ41M-16C高温球阀替代闸阀主要连接尺寸(mm)
DN L D D1 D2 b Z-φd H D0
40 240 145 110 85 18 4-18 155 250
50 250 160 125 100 20 175 300
65 265 180 145 120 195
80 280 195 160 135 22 225 320
100 300 215 180 155 24 8-18 250
125 325 245 210 185 26 270 360
150 350 280 240 210 28 8-23 290
200 400 335 295 265 30 12-23 320 450



QZ41M-25C高温球阀替代闸阀主要连接尺寸(mm)
DN L D D1 D2 b Z-φd H D0
40 240 145 110 85 18 4-18 155 250
50 250 160 125 100 20 175
65 265 180 145 120 24 8-18 195 300
80 280 195 160 135 26 225 320
100 300 230 190 160 30 8-23 250
125 325 270 220 188 32 8-25 270 360
150 350 300 250 218 290
200 400 360 310 278 36 12-25 320 450


上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
