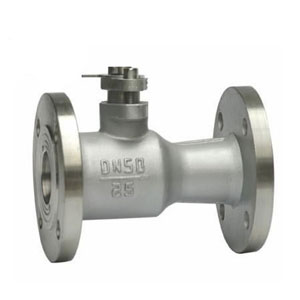

Q41M型手动法兰式高温球阀

简要描述:上欧阀门设计Q41M手动法兰式高温球阀是采用新密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍

  • 产品型号:Q41M
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:4917

详细介绍

Q41M手动法兰式高温球阀




高温球阀概述

上欧阀门设计是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关 轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、 化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃ 。



结构特点及作用原理

该型阀门中的球体、密封圈采用了特殊的加工工艺和新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

主要性能参数

主要性能参数
型号 公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
Q41M/F-16C 1.6 2.4 1.8 -28~+300 (M/F)

导热油、水、蒸汽、气体、

油品、硝酸类腐蚀性介质、

醋酸类腐蚀性介质

Q41M/F-16C 2.5 3.8 2.8 -28~+350 (PPL)

主要零部件材料

主要连接尺寸图

主要零部件材料
序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450-10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢

主要连接尺寸

主要连接尺寸(mm)
型号 规格 尺寸
L D D1 D2 z-φd H b
Q41M-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24


上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
