(保温盖北京式)型圆盘式蒸汽疏水阀

简要描述：CS19H北京式蒸汽疏水阀,圆盘式蒸汽疏水阀,带保温盖圆盘式疏水阀、(保温盖北京式)型圆盘式蒸汽疏水阀参数(保温盖北京式)型圆盘式蒸汽疏水阀注意事项(保温盖北京式)型圆盘式蒸汽疏水阀选用原则是由永嘉上欧阀门制造有限公司提供的产品资料

产品型号：CS19H
产品产地：浙江
更新时间：2023-04-04
访问量：9868

产品咨询联系我们

产品分类

(保温盖北京式)型圆盘式蒸汽疏水阀技术参数

※ 产品类别：圆盘式疏水阀,蒸汽疏水阀,北京式疏水阀,保温盖疏水阀,疏水阀
※ 产品型号：CS19W/CS49W/CS69W/CS19H/CS49H/CS69H
※ 公称通径（ DN ）： 15-100mm
※ 工作压力 (PMO) ： 0.05-4.0Mpa
※ 连接方式：法兰、螺纹、承插焊
※ 高工作温度 (TMO) ：425 ℃
※ 性能特点：过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，大背压 50%

(保温盖北京式)型圆盘式蒸汽疏水阀【主要用途】

CS19H(保温盖北京式)型圆盘式蒸汽疏水阀适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。

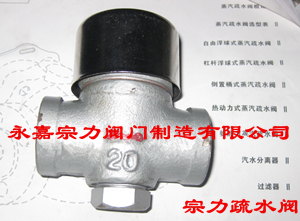

产品实拍图

(保温盖北京式)型圆盘式蒸汽疏水阀工作原理

(保温盖北京式)型圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

(保温盖北京式)型圆盘式蒸汽疏水阀【特点与性能】

1、该疏水阀动作灵敏可靠、排水量大。2、备有过滤网和排污阀。3、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。

(保温盖北京式)型圆盘式蒸汽疏水阀【产品优点】

1）体积小，重量轻，不受安装位置的限制。
2）全部材质均为不锈钢件，经久耐用，耐腐蚀。
3）在室外不怕冷冻，能耐水击，耐过热。
4）过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，大背压 50% 。
5）结构简单，安装维修方便。

(保温盖北京式)型圆盘式蒸汽疏水阀零件材料

(保温盖北京式)型圆盘式蒸汽疏水阀零件材料表（CS19W/CS49W）
部件名称	CS19W-16-40C	CS49W-16-40C
阀体	3Cr13	3Cr13
阀盖、螺塞	2Cr13	2Cr13
阀片	3Cr13	3Cr13
过滤网	304	304

(保温盖北京式)型圆盘式蒸汽疏水阀零件材料表（CS19H/CS49H）
部件名称	CS19H-16C-40C	CS49H-16C-40C
阀体	WCB	WCB
阀盖、螺塞	WCB	WCB
阀片	3Cr13	3Cr13
过滤网	304	304

(保温盖北京式)型圆盘式蒸汽疏水阀外形尺寸

(保温盖北京式)型圆盘式蒸汽疏水阀外形尺寸表
产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	高允许温度 ( ℃ )	外形尺寸
产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	高允许温度 ( ℃ )	L	H	H2	W
CS49W-16-40C CS49H-16-40C	15	法兰	0.05-4.0	425	150	58	47	61
	20	法兰	0.05-4.0	425	150	58	47	61
	25	法兰	0.05-4.0	425	160	62	43	61
	32	法兰	0.05-4.0	425	210	78	52	79
	40	法兰	0.05-4.0	425	230	80	55	79
	50	法兰	0.05-4.0	425	230	80.5	64.5	79
	65	法兰	0.05-4.0	425	280	100	82	85
	80	法兰	0.05-4.0	425	310	118	92	110
	100	法兰	0.05-4.0	425	460	128	102	110
CS19W-16-40C CS19H-16-40C	15	螺纹	0.05-4.0	425	80	47	54	47
	20	螺纹	0.05-4.0	425	90	52	59	57
	25	螺纹	0.05-4.0	425	95	59	62	57
	32	螺纹	0.05-4.0	425	105	70.5	89.5	80
	40	螺纹	0.05-4.0	425	110	70.5	89.5	80
	50	螺纹	0.05-4.0	425	120	70.5	104.5	80
CS69W-16-40C CS69H-16-40C	15	承插焊	0.05-4.0	425	80	47	54	47
	20	承插焊	0.05-4.0	425	90	52	59	57
	25	承插焊	0.05-4.0	425	95	59	62	57
	32	承插焊	0.05-4.0	425	105	70.5	89.5	80
	40	承插焊	0.05-4.0	425	110	70.5	89.5	80
	50	承插焊	0.05-4.0	425	120	70.5	104.5	80
