热动力圆盘式疏水阀（Y型）

简要描述：热动力圆盘式疏水阀（Y型）,Y型圆盘式蒸汽疏水阀,北京式内螺纹圆盘式疏水阀,热动力圆盘式疏水阀（Y型）参数热动力圆盘式疏水阀（Y型）注意事项热动力圆盘式疏水阀（Y型）选用原则是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发。

产品型号：CS19H
产品产地：浙江
更新时间：2023-04-04
访问量：11010

产品咨询联系我们

产品分类

热动力圆盘式疏水阀（Y型）技术参数

※ 产品类别：圆盘式疏水阀,蒸汽疏水阀,热动力疏水阀,疏水阀
※ 产品型号：CS19W/CS49W/CS69W/CS19H/CS49H/CS69H
※ 公称通径（ DN ）： 15-100mm
※ 工作压力 (PMO) ： 0.05-40Mpa
※ 连接方式：法兰、螺纹、承插焊
※ 高工作温度 (TMO) ：425 ℃

热动力圆盘式疏水阀（Y型）工作原理

热动力圆盘式疏水阀（Y型）是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。该疏水阀适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。

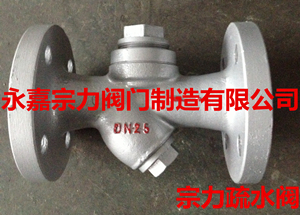

热动力圆盘式疏水阀（Y型）产品实拍图

热动力圆盘式疏水阀（Y型）

热动力圆盘式疏水阀（Y型）工作原理

在过热蒸汽管线上如果没有凝结水产生，疏水阀不会开启，工作质量高。阀体为合金钢，阀心为硬质合金，该阀高允许温度为550℃，经久耐用，使用寿命长，是高压、高温过热蒸汽专用疏水阀。

热动力圆盘式疏水阀（Y型）性能特点

1、动作灵敏可靠、排水量大。
2、备有过滤网和排污阀。
3、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。体积小，重量轻，不受安装位置的限制。全部材质均为不锈钢件，经久耐用，耐腐蚀。在室外不怕冷冻，能耐水击，耐过热。过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，大背压 50% 。结构简单，安装维修方便。

热动力圆盘式疏水阀（Y型）零件材料

热动力圆盘式疏水阀（Y型）零件材料表(CS19W/CS49W)
部件名称	CS19W-16-40C	CS49W-16-40C
阀体	3Cr13	3Cr13
阀盖、螺塞	2Cr13	2Cr13
阀片	3Cr13	3Cr13
过滤网	304	304

热动力圆盘式疏水阀（Y型）零件材料表(CS19H/CS49H)
部件名称	CS19H-16C-40C	CS49H-16C-40C
阀体	WCB	WCB
阀盖、螺塞	WCB	WCB
阀片	3Cr13	3Cr13
过滤网	304	304

热动力圆盘式疏水阀（Y型）外形尺寸

**热动力圆盘式疏水阀（Y型）** 外形尺寸表
产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	高允许温度 ( ℃ )	外形尺寸
产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	高允许温度 ( ℃ )	L	H	H2	W
CS49W-16-40C CS49H-16-40C	15	法兰	0.05-4.0	425	150	58	47	61
	20	法兰	0.05-4.0	425	150	58	47	61
	25	法兰	0.05-4.0	425	160	62	43	61
	32	法兰	0.05-40	425	210	78	52	79
	40	法兰	0.05-40	425	230	80	55	79
	50	法兰	0.05-40	425	230	80.5	64.5	79
	65	法兰	0.05-40	425	280	100	82	85
	80	法兰	0.05-40	425	310	118	92	110
	100	法兰	0.05-40	425	460	128	102	110
CS19W-16-40C CS19H-16-40C	15	螺纹	0.05-40	425	80	47	54	47
	20	螺纹	0.05-40	425	90	52	59	57
	25	螺纹	0.05-40	425	95	59	62	57
	32	螺纹	0.05-40	425	105	70.5	89.5	80
	40	螺纹	0.05-40	425	110	70.5	89.5	80
	50	螺纹	0.05-40	425	120	70.5	104.5	80
CS69W-16-40C CS69H-16-40C	15	承插焊	0.05-40	425	80	47	54	47
	20	承插焊	0.05-40	425	90	52	59	57
	25	承插焊	0.05-40	425	95	59	62	57
	32	承插焊	0.05-40	425	105	70.5	89.5	80
	40	承插焊	0.05-40	425	110	70.5	89.5	80
	50	承插焊	0.05-40	425	120	70.5	104.5	80
