铬钼钢热动力圆盘式疏水阀

简要描述:铬钼钢热动力圆盘式疏水阀,CS49H-160I高压热动力圆盘疏水阀,铬钼钢疏水阀、铬钼钢热动力圆盘式疏水阀参数铬钼钢热动力圆盘式疏水阀注意事项铬钼钢热动力圆盘式疏水阀选用原则适用于蒸汽管路及蒸汽设备上,起到阻止蒸汽泄漏,排除凝结水的作用。

  • 产品型号:CS49H-160I
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:5433

相关新闻

Related Articles

详细介绍

CS49H-160I铬钼钢热动力圆盘式疏水阀技术参数

※ 产品类别:圆盘式疏水阀,蒸汽疏水阀,热动力疏水阀,疏水阀
※ 产品型号:CS19H-160I9H
※ 公称通径( DN ): 15-100mm
※ 工作压力 (PMO) : 0.05-4.0Mpa
※ 连接方式 : 法兰、螺纹、承插焊
※ 高工作温度 (TMO) :425 ℃
※ 性能特点:过冷度为 8 ℃ ,漏汽率小于实际排量 3% ,大背压 50%

【主要用途 】

CS19H-160I铬钼钢热动力圆盘式疏水阀适用于蒸汽管路及蒸汽设备上,起到阻止蒸汽泄漏,排除凝结水的作用,从而达到节能和防止可能引起的故障。

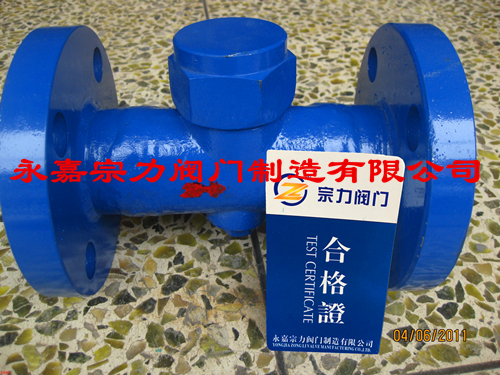

CS49H-160I铬钼钢热动力圆盘式疏水阀产品实拍图

铬钼钢热动力圆盘式疏水阀

CS49H-160I铬钼钢热动力圆盘式疏水阀工作原理

铬钼钢热动力圆盘式疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。

CS49H-160I铬钼钢热动力圆盘式疏水阀【 特点与性能 】

1、该疏水阀动作灵敏可靠、排水量大。2、备有过滤网和排污阀。3、带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。

CS49H-160I铬钼钢热动力圆盘式疏水阀【 产品优点 】

1)体积小,重量轻,不受安装位置的限制。
2)全部材质均为不锈钢件,经久耐用,耐腐蚀。
3)在室外不怕冷冻,能耐水击,耐过热。
4)过冷度为 8 ℃ ,漏汽率小于实际排量 3% ,大背压 50% 。
5)结构简单,安装维修方便。

CS49H-160I铬钼钢热动力圆盘式疏水阀零件材料



铬钼钢热动力圆盘式疏水阀 零件材料表(CS19W/CS49W)
部件名称 CS19W-16-40C CS49W-16-40C
阀体 3Cr13 3Cr13
阀盖、螺塞 2Cr13 2Cr13
阀片 3Cr13 3Cr13
过滤网 304 304
铬钼钢热动力圆盘式疏水阀 零件材料表(CS19H/CS49H)
部件名称 CS19H-16C-40C CS49H-16C-40C
阀体 WCB WCB
阀盖、螺塞 WCB WCB
阀片 3Cr13 3Cr13
过滤网 304 304

CS49H-160I铬钼钢热动力圆盘式疏水阀外形尺寸



铬钼钢热动力圆盘式疏水阀 外形尺寸表
产品型号 公称通径
(mm)
连接方式 工作压力
范围
(Mpa)
高允许
温度
( ℃ )
外形尺寸
L H H2 W
CS49W-16-40C
CS49H-16-40C
15 法兰 0.05-4.0 425 150 58 47 61
20 法兰 0.05-4.0 425 150 58 47 61
25 法兰 0.05-4.0 425 160 62 43 61
32 法兰 0.05-4.0 425 210 78 52 79
40 法兰 0.05-4.0 425 230 80 55 79
50 法兰 0.05-4.0 425 230 80.5 64.5 79
65 法兰 0.05-4.0 425 280 100 82 85
80 法兰 0.05-4.0 425 310 118 92 110
100 法兰 0.05-4.0 425 460 128 102 110
CS19W-16-40C
CS19H-16-40C
15 螺纹 0.05-4.0 425 80 47 54 47
20 螺纹 0.05-4.0 425 90 52 59 57
25 螺纹 0.05-4.0 425 95 59 62 57
32 螺纹 0.05-4.0 425 105 70.5 89.5 80
40 螺纹 0.05-4.0 425 110 70.5 89.5 80
50 螺纹 0.05-4.0 425 120 70.5 104.5 80
CS69W-16-40C
CS69H-16-40C
15 承插焊 0.05-4.0 425 80 47 54 47
20 承插焊 0.05-4.0 425 90 52 59 57
25 承插焊 0.05-4.0 425 95 59 62 57
32 承插焊 0.05-4.0 425 105 70.5 89.5 80
40 承插焊 0.05-4.0 425 110 70.5 89.5 80
50 承插焊 0.05-4.0 425 120 70.5 104.5 80
