内螺纹自由浮球式蒸汽疏水阀

简要描述:内螺纹自由浮球式蒸汽疏水阀,丝扣蒸汽自由浮球式疏水阀,CS11H自由式疏水阀内螺纹自由浮球式蒸汽疏水阀参数内螺纹自由浮球式蒸汽疏水阀注意事项内螺纹自由浮球式蒸汽疏水阀选用原则内螺纹自由浮球式蒸汽疏水阀根据浮力的原理,使阀体内的浮球随水位变化作升降运动

  • 产品型号:CS11H-16C
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:7276

详细介绍

内螺纹自由浮球式蒸汽疏水阀产品概述

内螺纹自由浮球式蒸汽疏水阀根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。 该疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。

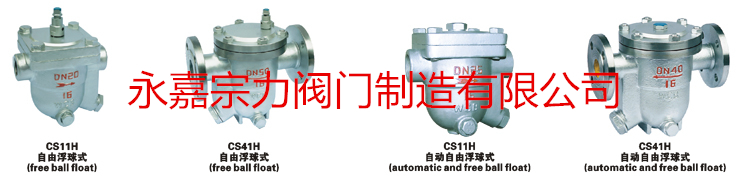

内螺纹自由浮球式蒸汽疏水阀实物图片

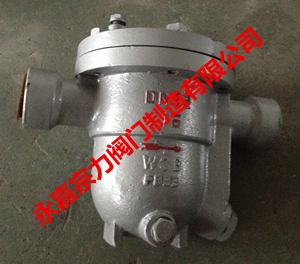

内螺纹自由浮球式蒸汽疏水阀正面图片

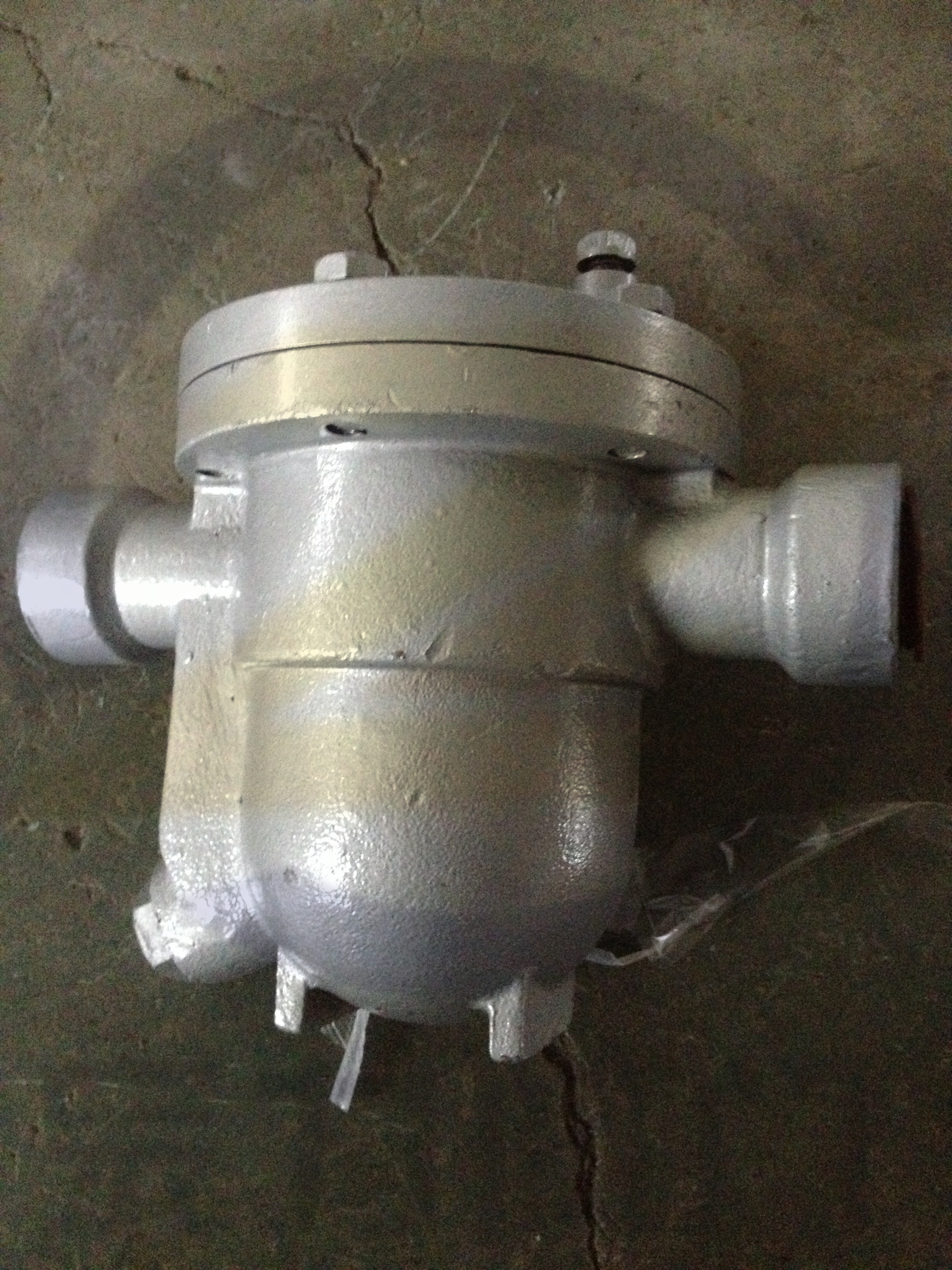

内螺纹自由浮球式蒸汽疏水阀侧面图片

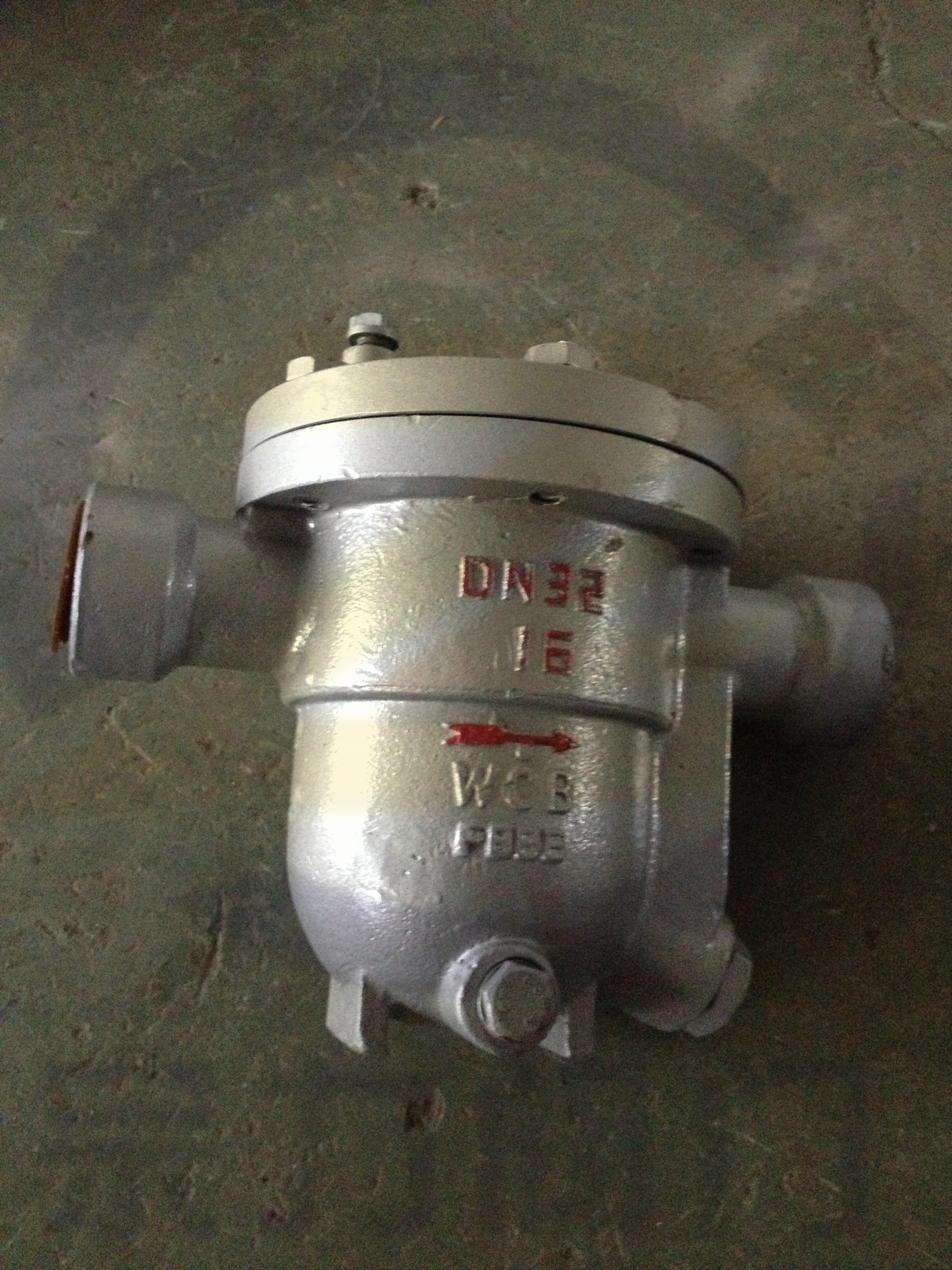

内螺纹自由浮球式蒸汽疏水阀侧面照片

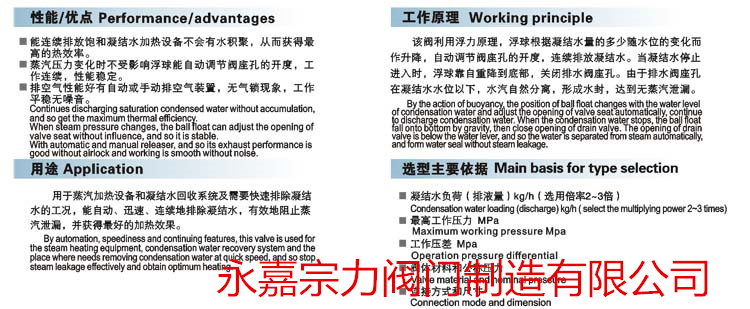

内螺纹自由浮球式蒸汽疏水阀结构特点

1、能连续排水、性能稳定、排水量大、漏水量小。2、能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。3、有自动排冷空气装置,无汽锁现象

内螺纹自由浮球式蒸汽疏水阀技术参数

※ 产品类别:内螺纹疏水阀,蒸汽疏水阀,自由式疏水阀,浮球式疏水阀,疏水阀
※ 产品型号:CS11H-16C
※ 公称通径( DN ): 15-50mm
※ 连接方式:内螺纹连接
※ 制造材料:不锈钢、碳钢

工作平衡无噪音结构图



内螺纹自由浮球式蒸汽疏水阀

内螺纹自由浮球式蒸汽疏水阀

内螺纹自由浮球式蒸汽疏水阀

内螺纹自由浮球式蒸汽疏水阀

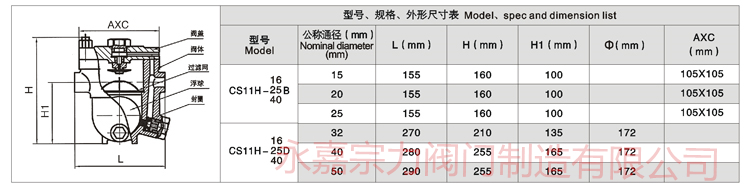

外形尺寸



内螺纹自由浮球式蒸汽疏水阀 外形尺寸表
尺寸
Dimensions
型号Type CS11H-16C
口径
DN
15 20 25 32 40 50
L 150 150 150 270 280 290
H 195 195 195 250 290 300
H1 103 103 103 108 108 108

零件材料



内螺纹自由浮球式蒸汽疏水阀 零件材料表
主要零件Main Part 材料Material
阀体Body 碳钢Carbon Steel
阀盖Donnet 碳钢Carbon Steel
阀座Seat 不锈钢Atainless Steel
过滤器Percolator 不锈钢Atainless Steel

内螺纹自由浮球式蒸汽疏水阀订货须知:(国家标准)

一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
  三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价,有意者请联系我们。
  我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供新的阀门知识、好的服务、佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
