热静力自由浮球式疏水阀（自动排气）

简要描述：热静力自由浮球式疏水阀（自动排气）,自动自由浮球式疏水阀,蒸汽疏水阀热静力自由浮球式疏水阀（自动排气）参数热静力自由浮球式疏水阀（自动排气）注意事项热静力自由浮球式疏水阀（自动排气）选用原则由永嘉上欧阀门制造有限公司提供

产品型号：CS41H
产品产地：浙江
更新时间：2023-04-04
访问量：10275

产品分类

热静力自由浮球式疏水阀（自动排气）技术参数

※ 产品类别：热静力疏水阀,浮球式疏水阀,蒸汽疏水阀,自由式疏水阀,疏水阀
※ 产品型号：CS41H/CS11H-16/16C/25/40
※ 公称通径（ DN ）： 15-150mm
※ 公称压力（ PN ）： 1.6-4.0Mpa
※ 高工作压力 (PMO) ： 0.4-2.5Mpa
※ 高工作温度 (TMO) ： 350 ℃
※ 工作介质：蒸汽凝结水
※ 无负荷漏气率小于 3%
※ 过冷度 0.5%

热静力自由浮球式疏水阀（自动排气）结构特点

热静力自由浮球式蒸汽疏水阀阀内有自动排空气装置，无汽锁现象，工作平衡无噪音。密封置于水中，无蒸汽泄露，结构简单，动作仅为一个浮球。对凝结水敏感性强，有水即排，连续排放，背压率高，能适用凝结水回收。可以制造成法兰，螺纹连接两种方式

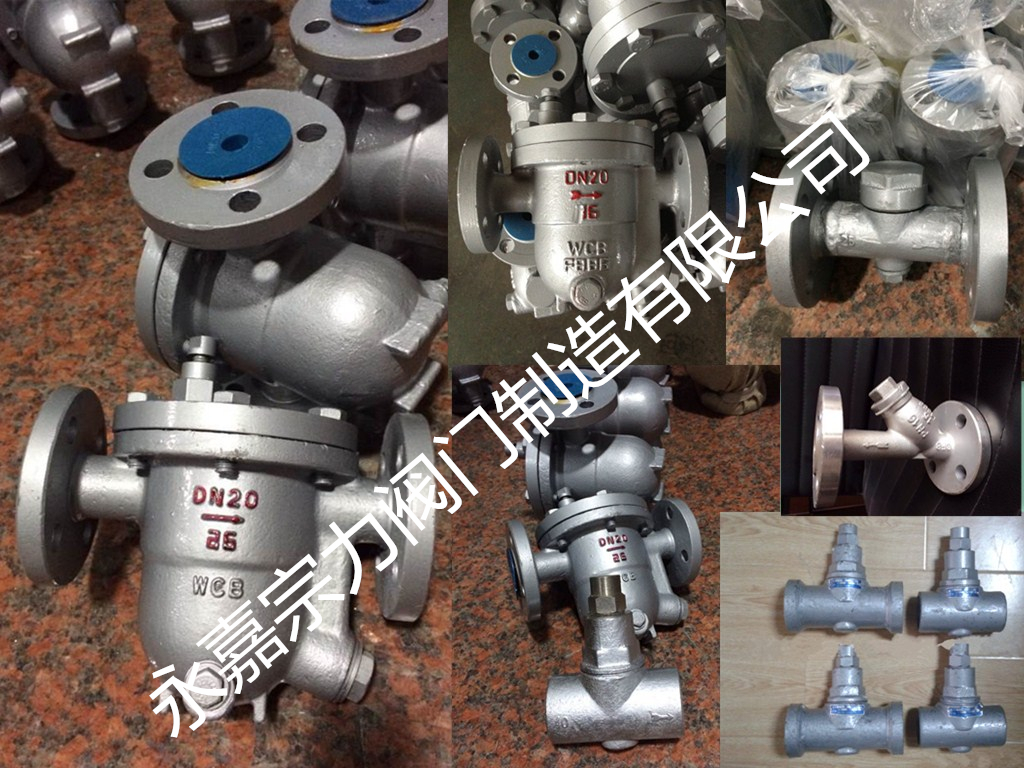

热静力自由浮球式疏水阀（自动排气）产品图片

热静力自由浮球式疏水阀（自动排气）排水量表

热静力自由浮球式蒸汽疏水阀排水量表
型号	通径 (mm)	高工作压力	不同压差 (△P)下的排水量(Kg/h)
型号	通径 (mm)	高工作压力	0.5	0.2	0.4	0.6	0.8	1.0	1.2	1.6	2.0	2.5	3.0	3.5	4.0
CS11H-16 CS11H-16C CS41H-16	15 20 25	0.4	310	500	620
		0.8	260	390	500	550	580
		1.2	300	340	370	400	430	460	490
		1.6	260	290	320	350	380	410	440	470
CS11H-16 CS41H-16 CS11H-16C CS41H-16C CS41H-25 CS41H-40	15 20 25	0.4	490	750	980
		0.8	430	650	760	820	890
		1.2	400	510	570	620	700	760	820
		1.6		390	450	510	570	620	700	760
		2.5				280	340	380	440	500	560	620
		4.0							290	330	380	430	480	520	560
CS41H-16 CS41H-16C CS41H-25 CS41H-40	25 32 40 50	0.4	1850	2500	2980
		0.8	1250	1900	2100	2450	2750
		1.2	900	1450	1650	1900	2100	2250	2400
		1.6		1200	1560	1450	1450	1650	1750	2100
		2.5				700	850	950	1050	1200	1350	1650
		4.0						700	750	800	860	920	980	1050	1150
CS41H-16 CS41H-16C CS41H-25 CS41H-40	40 50	0.4	2800	4250	5800
		0.8	1800	2980	3650	4250	4750
		1.2		2500	3000	3450	3900	4100	4500
		1.6		2150	2650	3000	3300	3600	3950	4100
		2.5					2100	2650	3000	3300	3650	3900
		4.0						1000	1350	1650	1950	2250	2500	2750	3000
CS41H-16 CS41H-16C CS41H-25 CS41H-40	50 65 80 100 150	0.4	5000	8500	11500
		0.8	4200	6200	7800	8900	9500
		1.2	2200	3600	4700	5500	6200	6800	7600
		1.6		3600	4400	5000	5400	5900	6100	6800
		2.5				3200	3600	3900	4200	4700	5100	5400
		4.0						2850	3000	3250	3700	3950	4050	4400	5000

热静力自由浮球式疏水阀（自动排气）连接尺寸

热静力自由浮球式疏水阀（自动排气）订货须知

一、CS41H|法兰自由浮球式蒸汽疏水阀
①CS41H|法兰自由浮球式蒸汽疏水阀产品名称与型号
②CS41H|法兰自由浮球式蒸汽疏水阀口径
③CS41H|法兰自由浮球式蒸汽疏水阀是否带附件以便我们的为您正确选型。
