保温盖型热动力圆盘疏水阀

简要描述:保温盖型热动力圆盘疏水阀,圆盘式热动力疏水阀,热动力疏水阀,保温盖型热动力圆盘疏水阀参数保温盖型热动力圆盘疏水阀注意事项保温盖型热动力圆盘疏水阀选用原则是利用热动力学特性,当凝结水排到较低压力区时会发生二次蒸发,并在粘度、密度等方面与蒸汽存在差异驱动启闭件。

  • 产品型号:CS49H
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:10983

相关新闻

Related Articles

详细介绍



保温盖型热动力圆盘疏水阀工作原理

       疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

保温盖型热动力圆盘疏水阀技术参数

※ 产品类别:圆盘式疏水阀,蒸汽疏水阀,热动力疏水阀,保温盖型疏水阀,疏水阀
※ 产品型号:CS19W/CS49W/CS19H/CS49H
※ 公称通径( DN ): 15-100mm
※ 工作压力 (PMO) : 0.05-40Mpa
※ 连接方式  : 法兰、螺纹、承插焊
※ 高工作温度 (TMO) :425 ℃

保温盖型热动力圆盘疏水阀工作原理

保温盖型热动力圆盘疏水阀是利用热动力学特性,当凝结水排到较低压力区时会发生二次蒸发,并在粘度、密度等方面与蒸汽存在差异驱动启闭件。该疏水阀适用于蒸汽管路及蒸汽设备上,起到阻止蒸汽泄漏,排除凝结水的作用,从而达到节能和防止可能引起的故障。

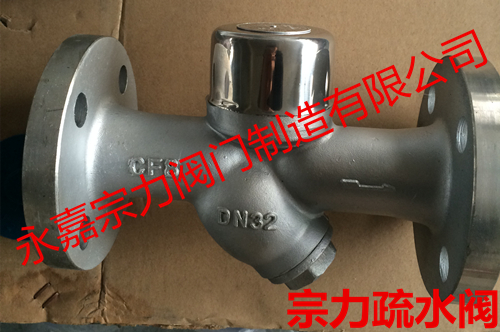

保温盖型热动力圆盘疏水阀产品实拍图

保温盖型热动力圆盘疏水阀工作原理

在过热蒸汽管线上如果没有凝结水产生,疏水阀不会开启,工作质量高。阀体为合金钢,阀心为硬质合金,该阀高允许温度为550℃,经久耐用,使用寿命长,是高压、高温过热蒸汽专用疏水阀。

保温盖型热动力圆盘疏水阀性能特点

1、动作灵敏可靠、排水量大。
2、备有过滤网和排污阀。
3、带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。 体积小,重量轻,不受安装位置的限制。 全部材质均为不锈钢件,经久耐用,耐腐蚀。 在室外不怕冷冻,能耐水击,耐过热。 过冷度为 8 ℃ ,漏汽率小于实际排量 3% ,大背压 50% 。 结构简单,安装维修方便。

保温盖型热动力圆盘疏水阀零件材料



保温盖型热动力圆盘疏水阀 零件材料表(CS19W/CS49W)
部件名称 CS19W-16-40C CS49W-16-40C
阀体 3Cr13 3Cr13
阀盖、螺塞 2Cr13 2Cr13
阀片 3Cr13 3Cr13
过滤网 304 304
保温盖型热动力圆盘疏水阀 零件材料表(CS19H/CS49H)
部件名称 CS19H-16C-40C CS49H-16C-40C
阀体 WCB WCB
阀盖、螺塞 WCB WCB
阀片 3Cr13 3Cr13
过滤网 304 304

外形尺寸



保温盖型热动力圆盘疏水阀 外形尺寸表
产品型号 公称通径
(mm)
连接方式 工作压力
范围
(Mpa)
高允许
温度
( ℃ )
外形尺寸
L H H2 W
CS49W-16-40C
CS49H-16-40C
15 法兰 0.05-4.0 425 150 58 47 61
20 法兰 0.05-4.0 425 150 58 47 61
25 法兰 0.05-4.0 425 160 62 43 61
32 法兰 0.05-40 425 210 78 52 79
40 法兰 0.05-40 425 230 80 55 79
50 法兰 0.05-40 425 230 80.5 64.5 79
65 法兰 0.05-40 425 280 100 82 85
80 法兰 0.05-40 425 310 118 92 110
100 法兰 0.05-40 425 460 128 102 110
CS19W-16-40C
CS19H-16-40C
15 螺纹 0.05-40 425 80 47 54 47
20 螺纹 0.05-40 425 90 52 59 57
25 螺纹 0.05-40 425 95 59 62 57
32 螺纹 0.05-40 425 105 70.5 89.5 80
40 螺纹 0.05-40 425 110 70.5 89.5 80
50 螺纹 0.05-40 425 120 70.5 104.5 80
CS69W-16-40C
CS69H-16-40C
15 承插焊 0.05-40 425 80 47 54 47
20 承插焊 0.05-40 425 90 52 59 57
25 承插焊 0.05-40 425 95 59 62 57
32 承插焊 0.05-40 425 105 70.5 89.5 80
40 承插焊 0.05-40 425 110 70.5 89.5 80
50 承插焊 0.05-40 425 120 70.5 104.5 80
