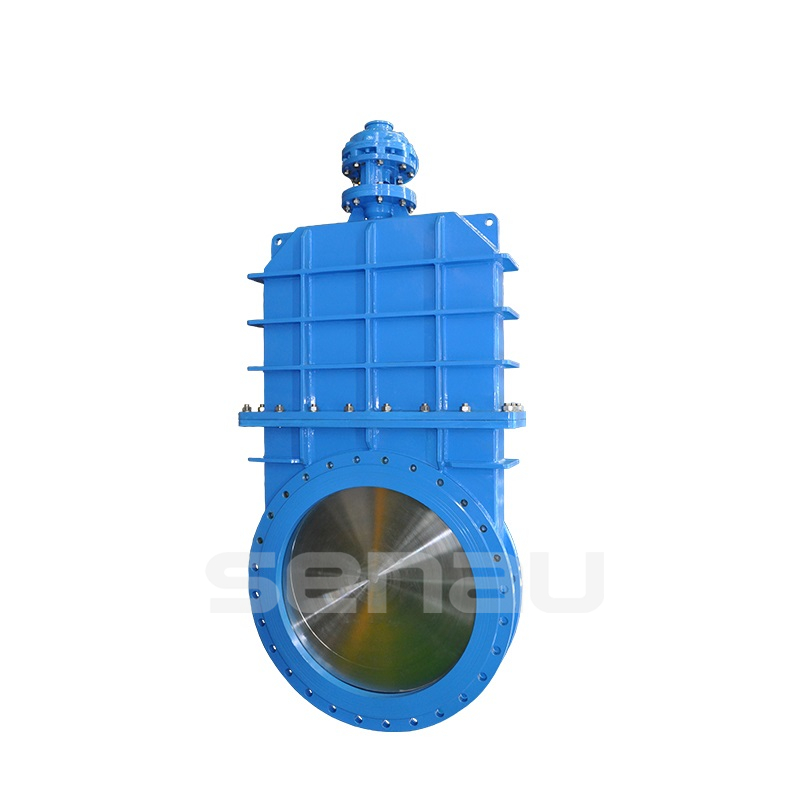

DMZ73手动带盖刀闸阀(圆形法兰)

简要描述:DMZ73手动带盖刀闸阀(圆形法兰)又称浆薄型闸阀、闸板阀、暗杆刀型闸阀主要由阀体、上阀盖、阀板、丝杆、阀杆螺母、支架、手轮、填料组成,本阀具有体积小,重量轻,本系列产品属法兰对夹式、平行单闸板结构、单向流通性质,流通阻力小、水气混合物等介质,

  • 产品型号:DMZ73手动带盖刀闸阀(圆形法兰)
  • 产品产地:浙江
  • 更新时间:2021-04-02
  • 访  问  量:4921

详细介绍

DMZ73手动带盖刀闸阀(圆形法兰)产品说明

MZ73型手动暗杆(带盖)刀型闸阀又称浆薄型闸阀、闸板阀、暗杆刀型闸阀主要由阀体、上阀盖、阀板、丝杆、阀杆螺母、支架、手轮、填料组成,本阀具有体积小,重量轻,本系列产品属法兰对夹式、平行单闸板结构、单向流通性质,流通阻力小、可切断各种浆类、汽体、污水、水气混合物等介质,泛应用于电力,市政、矿山、冶金、化工、煤炭、水利等行业,是一种应用性强的新型更新替代阀门产品。 DMZ73型手动暗板(暗杆)插板闸阀产品可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物;不锈钢闸板可防止腐蚀引起的密封泄漏;短结构长度,可节省原料、安装空间、也有效支持管道强度;阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封;U型闸板可作为切断使用。
阀体材质:铸钢(WCB)、不锈钢(304、316)、2520
公称压力:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
公称通径:DN50-600mm NPS2”-24”
适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
密封型式:硬密封(H、Y)、软密封(X、F)
泄漏量: 硬密封:D级(液体0.1XDNmm3/s)、软密封:A级(零泄漏)
驱动方式:手轮驱动



PFZ73型手动暗板刀型闸阀DMZ73型手动暗板刀型闸阀手动暗板刀闸阀主要性能规范





公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物


手动暗板刀型浆渣闸阀,手动暗板刀型煤渣闸阀,手动暗板刀式闸阀主要零部件材质




体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金


手动带盖暗板刀型闸阀,手动暗板刀型排污闸阀,手动暗板排污浆液阀的构造图及主要外形及连接尺寸(mm)











MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
330
4-M16
180

65
46
180
145
120
360
4-M16
180

80
46
195
160
135
390
4-M16
220

100
52
215
180
155
440
8-M16
220

125
56
245
210
185
510
8-M16
230

150
56
280
240
210
600
8-M20
280

200
60
335
295
265
700
8-M20
360

250
68
390
350
320
840
12-M20
360

300
78
440
400
368
960
12-M20
400

350
78
500
460
428
1110
16-M20
400

400
102
565
515
482
1250
16-M22
400

450
114
615
565
532
1380
20-M22
530

500
127
670
620
585
1530
20-M22
530

600
154
780
725
685
1800
20-M27
600

700
165
895
840
800
2150
24-M27
600

800
190
1010
950
898
2420
24-M30
680

900
203
1110
1050
1005
2680
28-M30
680

1000
216
1220
1160
1115
3100
28-M30
700

1200
254
1450
1380
1325
3450
32-M36
800

1.6
50
43
160
125
99
330
4-M16
180

65
46
185
145
120
360
4-M16
180

80
46
200
160
135
390
8-M16
220

100
52
220
180
155
440
8-M16
220

125
56
250
210
185
510
8-M16
230

150
56
285
240
210
600
8-M20
280

200
60
340
295
265
700
12-M20
360

250
68
405
355
310
840
12-M22
360

300
78
460
410
375
960
12-M22
400

350
78
520
470
435
1110
16-M22
400

400
102
580
525
485
1250
16-M27
400

450
114
640
585
545
1380
20-M27
530

500
127
715
650
609
1530
20-M30
530

600
154
840
770
720
1800
20-M36
600

700
165
910
840
788
2150
24-M36
600

800
190
1025
950
898
2420
24-M36
680

900
203
1125
1050
998
2680
28-M36
680

1000
216
1255
1170
1110
3100
28-M42
700

1200
254
1485
1390
1325
3450
32-M48
800
