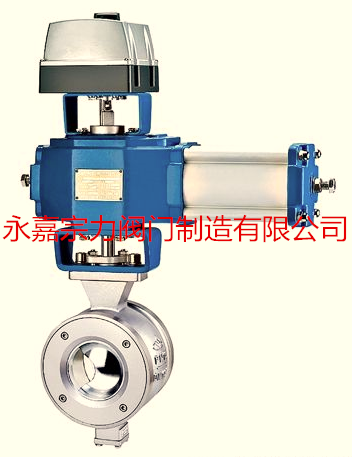

ZSHV气动V型调节球阀

简要描述:ZSHV气动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。

  • 产品型号:ZSHV气动V型调节球阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3515

详细介绍

简介:

ZSHV气动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNICPSQHQDHL等型号电子式电动执行机构或GTXAL等气动活塞式执行机构。

ZSHV气动V型调节球阀性能:



公称通径D(mm)

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公称压力PN(MPa)

1.6、2.5、4.0、6.4



























流量特性

近似等百分比(参见典型曲线图)、直线特性



























阀板转角(度)

0°~至90°(可调)



























允许泄漏量等级

软密封:零泄露
硬密封:≤额定Cv×0.001%


软密封:VI微气泡级,金属密封:≤额定CV×0.065%

























动作时间(S)

0.5

1.0

2.5~4.0

7.0

10



















可调节比

250:1

300:1

























ZSHV气动V型调节球阀技术参数

公称通径DN(mm)

25~400

公称压力PN(MPa)

1.6~6.4

公称压力Ps(MPa)

强度试验

2.4~9.6

密封试验

1.76~7.0



材料\代号

C

P

R

主要
零件

阀体

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球杆

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti



阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti



密封圈

聚四氟乙烯、不锈钢、硬质合金







填料

聚四氟乙烯、柔性石墨







适用
工况

适用介质

水,蒸汽,油品

硝酸类

醋酸类

适用温度

-28~425℃

-28~500℃





执行器

型 号

GT系列、AW系列,SW系列、BAW系列, BRAY系列





气源压力

0.4~0.7MPa







连接形式

对夹式、法兰式,法兰按JB79-59标准









基本误差

回差

死区

输入信号

气源
接口

电信号

气信号







全行程的
≤±2%

全行程的
≤±2%

全行程的
≤0.8%

4~20mADC

20~100Kpa

G1/8" G1/4"

ZSHV气动V型调节球阀大允许压差:

执行
机构

状态

PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K

填料:聚四氟乙石棉

25

40

50

65

80

100

125

150

200

250

300

GT65

关闭

4.99

1.13



















△P

0.74

0.31



















GT80

关闭

4.99

4.99

4.99

2.80

1.33













△P

1.72

0.83

0.53

0.30

0.16













GT90

关闭



4.99

4.99

2.80

2.62













△P



1.33

1.33

0.49

0.28













GT100

关闭









4.52

1.56











△P









0.48

0.16











GT125

关闭









4.52

4.50

2.31

1.43







△P









0.82

0.45

0.25

0.19







GT160

关闭











4.50

4.97

3.32







△P











0.81

0.52

0.40

1.13





AW17

关闭













4.95

3.21

0.13

2.74

1.91

△P













0.90

0.69

3.71

0.42

0.31

AW20

关闭

















0.70

3.23

2.51

△P

















0.70

0.54

0.40





上欧阀门售后服务承诺


对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:


一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站http://www.cnzlfm.com/
