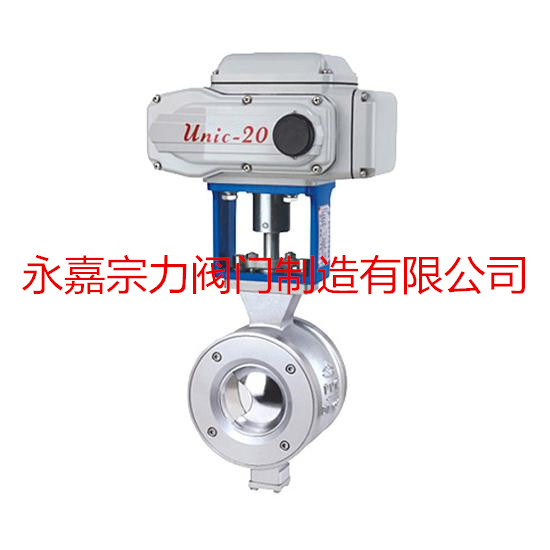

ZDRV电动V型调节球阀

简要描述:ZDRV电动V型调节球阀该系列阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀

  • 产品型号:ZDRV电动V型调节球阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:2625

详细介绍

简介:



ZDRV电动V型调节球阀该系列阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力突变的影响;
2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNICPSQHQDHL等型号电子式电动执行机构或GTXAL等气动活塞式执行机构。
技术参数 公称通径DN(mm) 25400
公称压力PN(MPa) 1.66.4
公称压力Ps(MPa) 强度试验 2.49.6
密封试验 1.767.0
材料\代号 C P R

主要
零件 阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不锈钢、硬质合金
填料 聚四氟乙烯、柔性石墨
适用
工况 适用介质 水,蒸汽,油品 硝酸类 醋酸类
适用温度 -28400℃ -28500℃
执行器 型 号 CH3410RUNICPSQHQDHL等系列电子式电动执行机构
连接形式 对夹式、法兰式,法兰按JB79-59标准

性能:
基本误差 回差 死区 输入信号 输出信号
全行程的
≤±2% 全行程的
≤±2% 全行程的
≤0.8% 420mADC 420mADC
公称通径Dmm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力PNMPa) 1.62.54.06.4
流量特性 近似等百分比(参见典型曲线图)、直线特性
阀板转角(度) ~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:额定Cv×0.001%
软密封:VI微气泡级,金属密封:额定CV×0.065%
动作时间(S/90度) 8.530
3660
可调节比 250:1 300:1

上欧阀门售后服务承诺


对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:


一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站http://www.cnzlfm.com/
