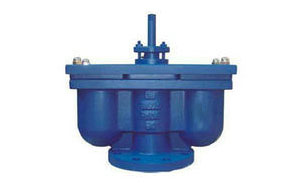

双口排气阀

简要描述:双口排气阀,QB2双口排气阀诞生于70年代,体形大,重量重,排气量小,该排气阀在80年代末最为理想产品,问世以来一直还续用。排气阀是管道必配设备,安装在管道最高点或闭气地方,来排除管内气体,来疏通管道,使管道运转正常,如停电,停泵管内会出现负压力会引起管道振动或破裂,该排气阀随时吸气,确保管路安全。

  • 产品型号:QB2
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:1452

详细介绍

双口排气阀,QB2双口排气阀诞生于70年代,体形大,重量重,排气量小,该排气阀在80年代末最为理想产品,问世以来一直还续用。排气阀是管道必配设备,安装在管道最高点或闭气地方,来排除管内气体,来疏通管道,使管道运转正常,如停电,停泵管内会出现负压力会引起管道振动或破裂,该排气阀随时吸气,确保管路安全。

双口排气阀技术参数:

1、工作压力:1.0MPa

2、介质:清水

3、使用温度:常温

4、阀体:HT200

5、浮球:304不锈钢

工作原理

当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水,浮球被浮起,传动塞头至关闭位置,停止大量排气,当管内水正常输送时,如有小量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出,当抽水机停止,管内水流空时或遇管内产生负压时,此时塞头迅速开启,吸入空气,确保管线完全。

性能作用

在压力管道运行中,快速排气阀能自动排除少量 由水中析出的空气 ,以免阻水。在管道发生负压时能快速地进气,以免管道由于负压过大而发生失稳破坏。在管道放空时,能自动大量地进气,使放水加快,缩短停水时间。

构特点

1、能够排除管道中的气体,减少阻力,节约能源。
2、当管道负压时,本产品能快速自动吸气,防止管道破裂。
3、浮球为不锈钢,使用寿命长,安全可靠。

主要零部件

1 2 3 4 5 6 7 8 9 10
阀体 密封垫 阀瓣 开槽锥端定位螺钉 阀杆 空心球 阀盖 垫片 填料 排气口垫片
11 12 13 14 15 16 17 18 19
排气端盖 螺母 护盖 螺母 专用螺柱 双头螺柱 填料压盖 螺母 双头螺柱


每小时排气量表

规格 50 75 100 150 200
立方米/小时 4-173 85-352 14-597 22-904 27-1145

主要外形尺寸

型号 公称通径 主要尺寸(mm)
D D1 D2 L Z-φd 介质 阀体材料
QB2-10 40 145 110 85 430 4-φ18 铸铁、铸钢
QB2-10 50 160 125 100 430 4-φ18 铸铁、铸钢
QB2-10 75 195 160 135 470 4-φ18 铸铁、铸钢
QB2-10 100 215 180 155 500 4-φ18 铸铁、铸钢
QB2-10 150 280 240 210 540 8-φ20 铸铁、铸钢
QB2-10 200 335 295 265 700 8-φ20 铸铁、铸钢

安装说明

1、于安装前,请先检查并清除主体内的杂物。
2、在阀前装一只闸阀,以便下次的安装维修。阀如果安装于荫井内,应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外,请注意阀门的保温,以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁,建议在排气阀前加装一个缓冲阀。

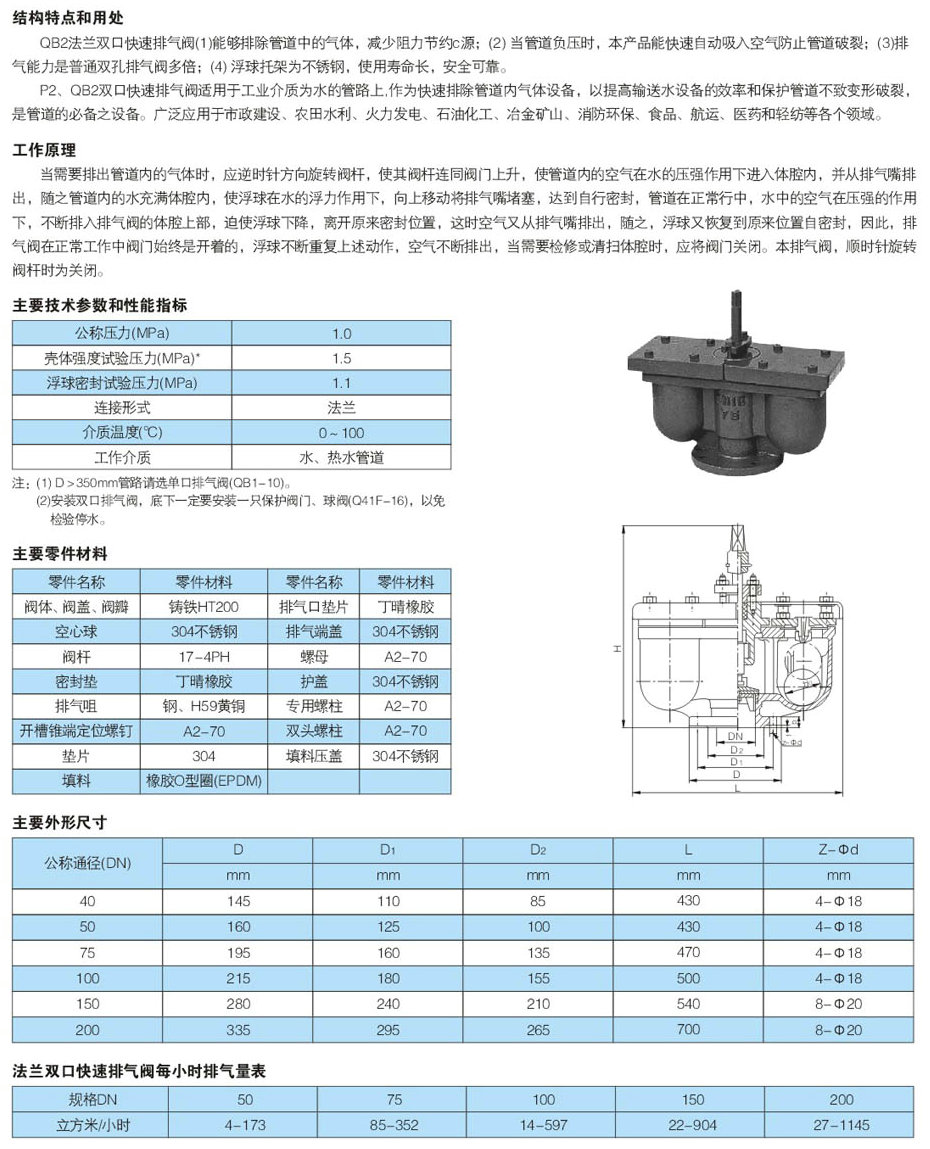

双口排气阀,QB2双口排气阀参数尺寸图:

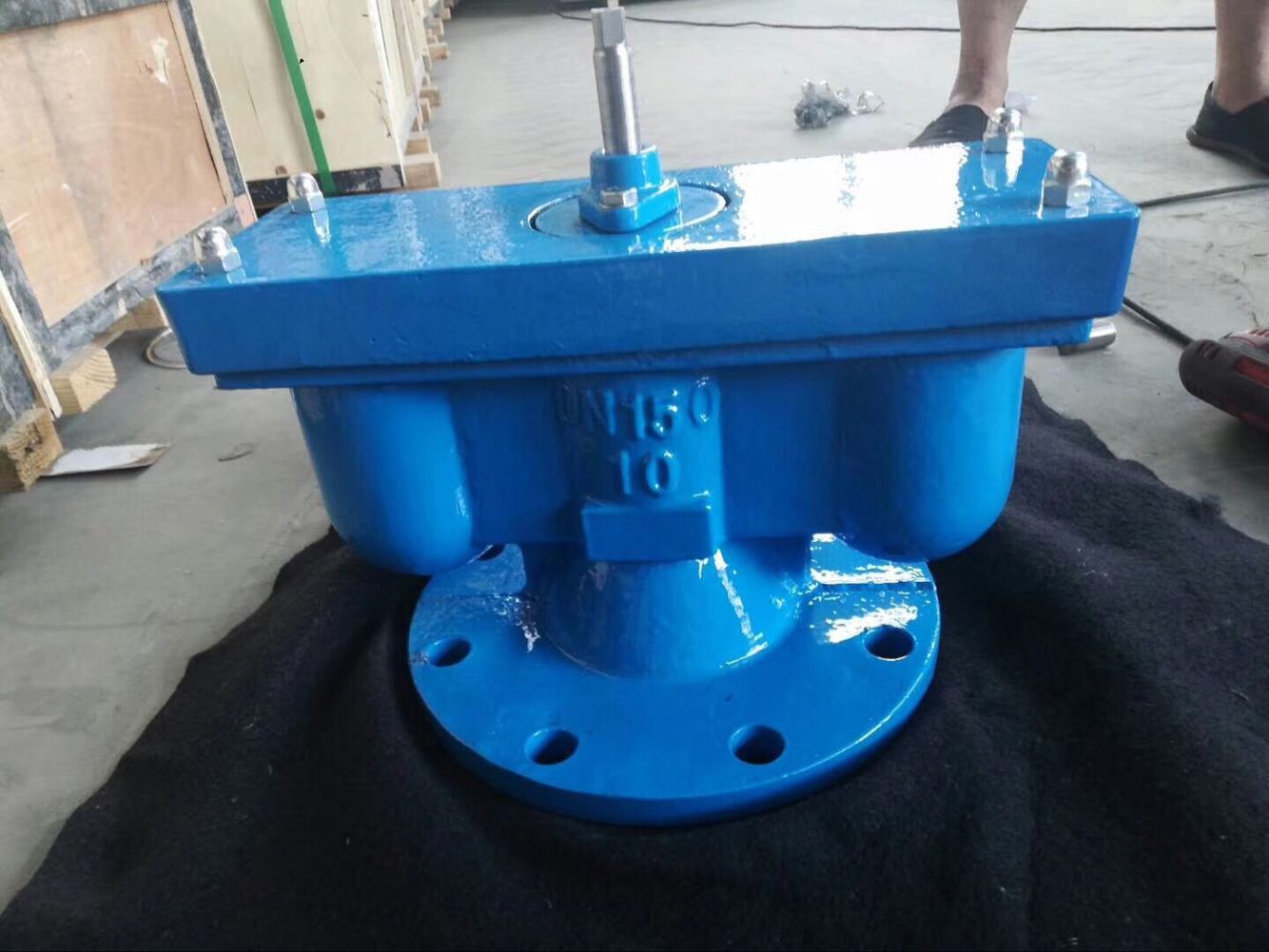

实物图
