单口排气阀

简要描述:单口排气阀,QB1单口排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。

  • 产品型号:QB1P41X/P42X
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:2487

详细介绍

单口排气阀,QB1单口排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。

单口排气阀作用原理:
  管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。

单口排气阀主要用途:

本阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

单口排气阀主要特点:

1、能够排除管道中的气体,减少阻力节约能源。
2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢,使用寿命长,安全可靠。

单口排气阀主要技术参数:

1、介质:清水
2、温度:常温
3、阀体:铸铁、铸钢、不锈钢
4、浮球与塞头:不锈钢
5、密封材料:丁晴橡胶
6、阀体试验打压:1.5mpa
7、浮球、密封试验打压:0.05-1.1MPA不漏水

主要零部件

1 2 3 4 5 6 7 8
阀体 空心球 密封垫 阀盖 排气咀 垫圈 螺母 双头螺柱

单口排气阀主要外形尺寸

型号 公称通径Dg 主要及连接尺寸 阀体材料
D D1 D2 H 介质
QB1-10法兰式 15 195 160 85 330 铸铁、铸钢、不锈钢
20 195 160 85 330 铸铁、铸钢、不锈钢
25 195 160 85 330 铸铁、铸钢、不锈钢
QB1-10丝口式 1/2"       280 铸铁、铸钢、不锈钢
3/4"       280 铸铁、铸钢、不锈钢
1"       280 铸铁、铸钢、不锈钢
1" 1/4"       280 铸铁、铸钢、不锈钢
1" 1/2"       280 铸铁、铸钢、不锈钢

P41X、P42X快速排气阀:本阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。 本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能快速吸进空气,以保管线因负压所产生损坏。

P41X快速排气阀特点

1、能够排除管道中的气体,减少阻力,节约能源。

2、当管道负压时,本产品能快速自动吸气、防止管道破裂。

3、排气能力是普通双孔排气阀多倍。

4、浮球不锈钢,使用寿命长,安全可靠。

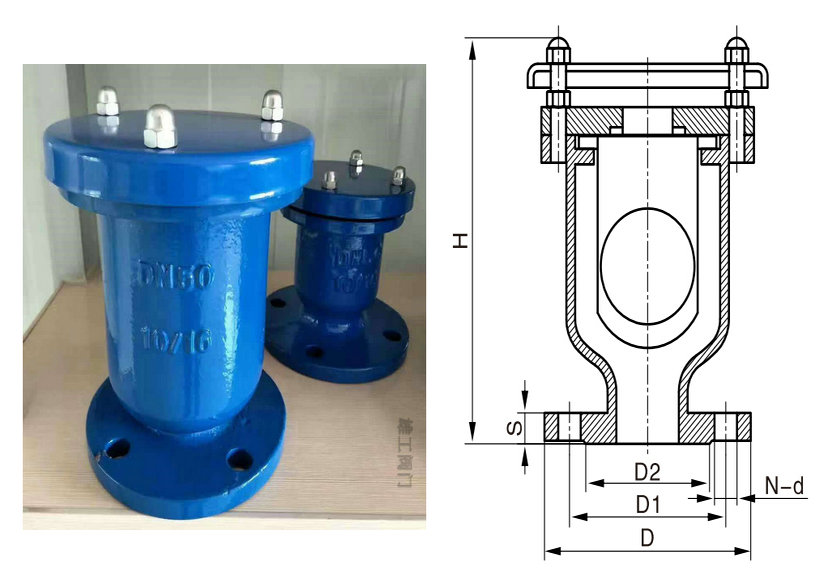

P41X快速排气阀结构尺寸



型号

DN

H

D0

D

D1

Z-Φd

P41X排气阀尺寸表

25

240

185

115

85

4-14

50

250

210

160

125

4-14

80

335

250

195

160

4-18

100

335

250

215

180

8-18

150

435

320

280

240

8-22

200

475

380

335

295

8-22

250

-

-

-

-

-

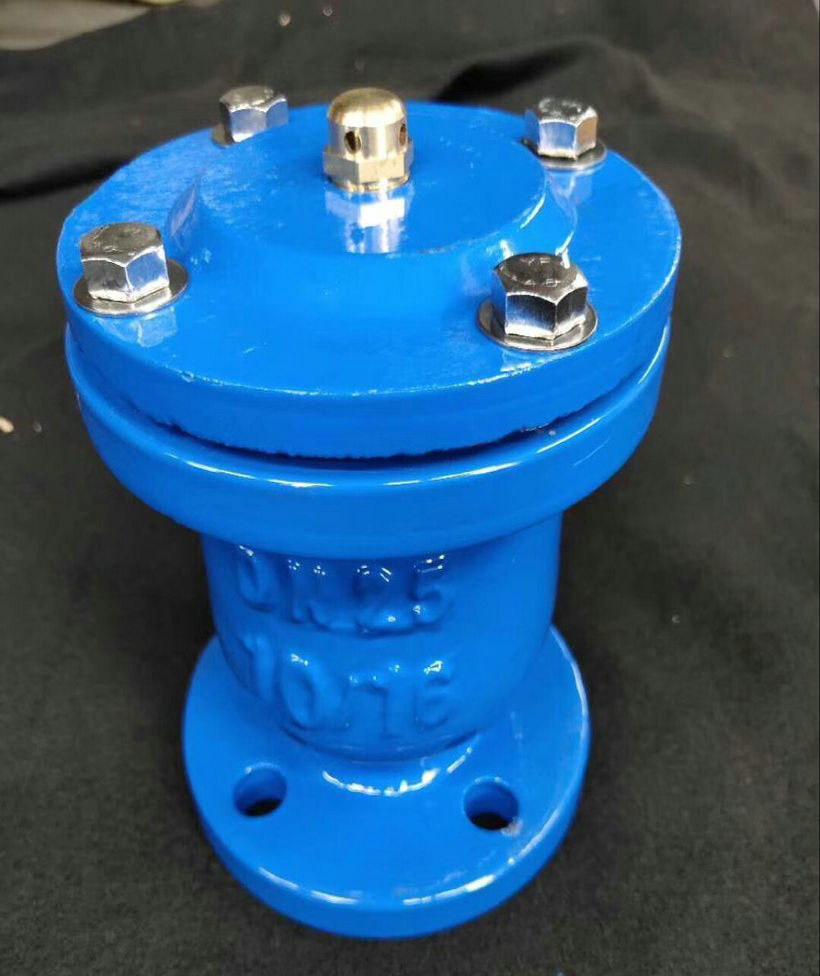

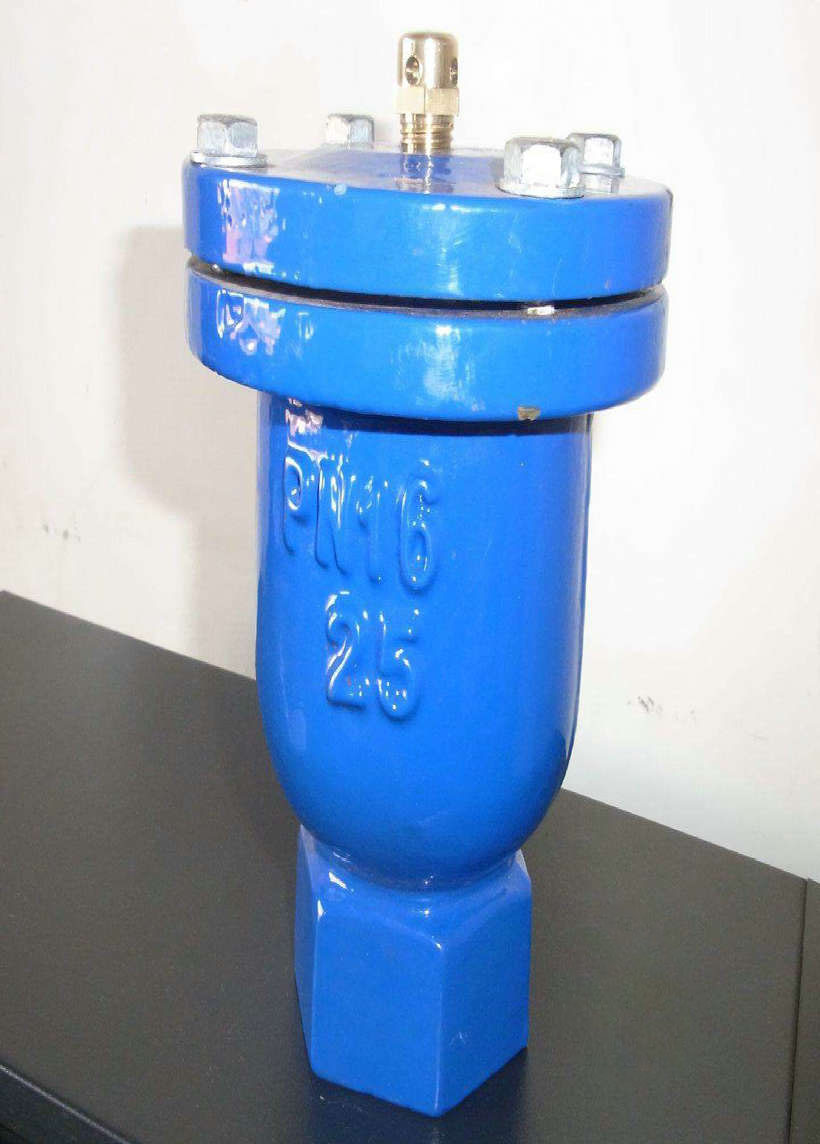

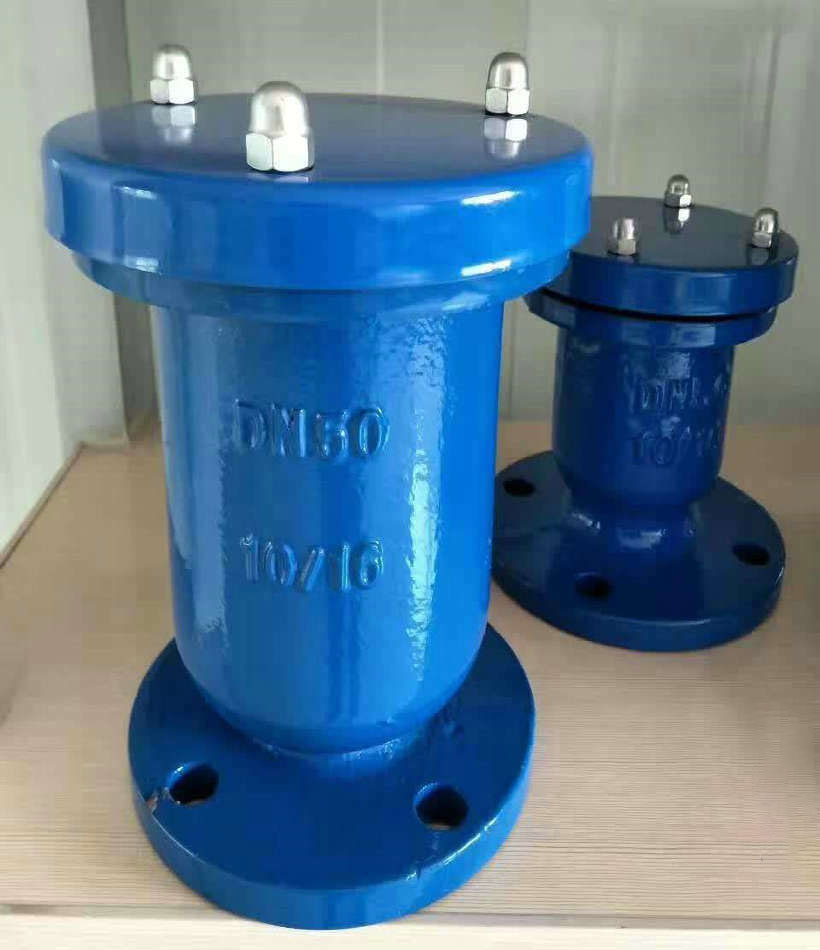

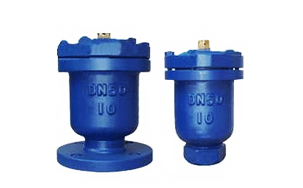

实物图

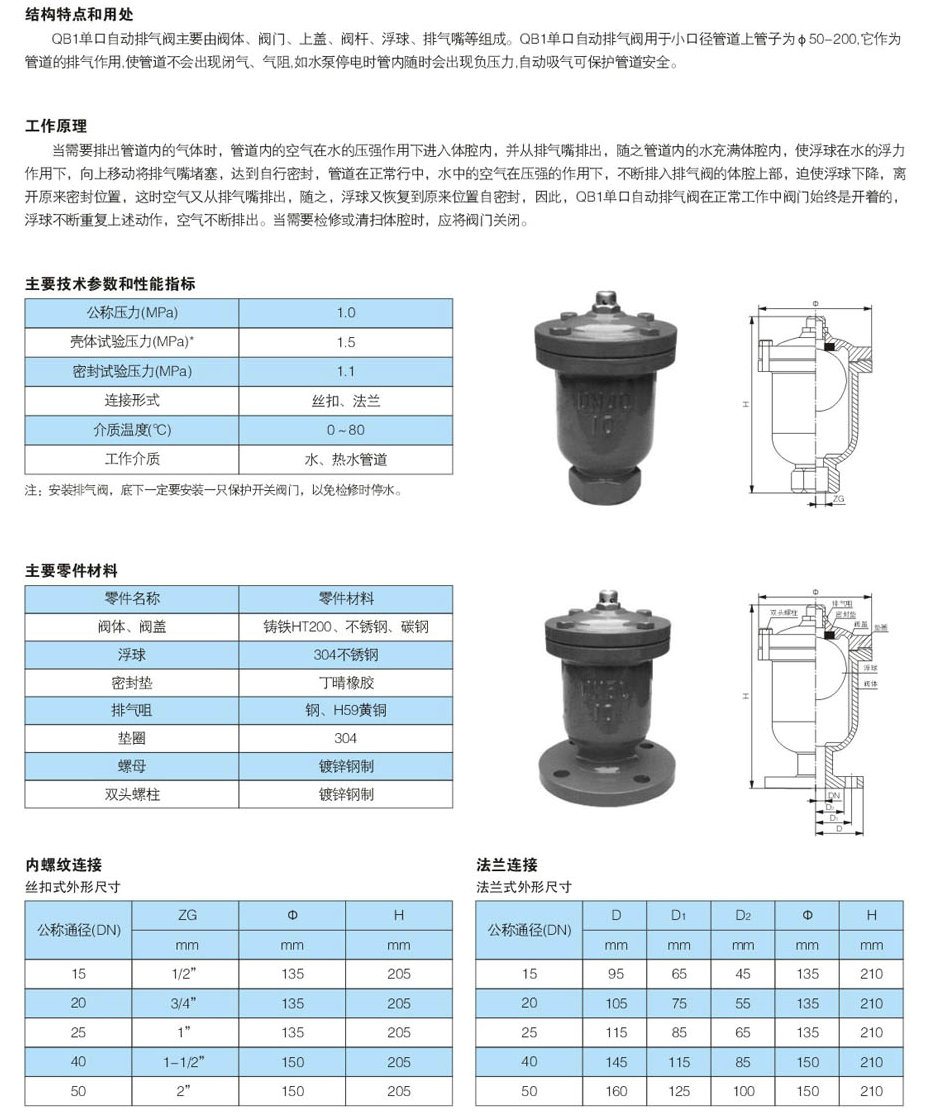

 单口排气阀,QB1单口排气阀参数尺寸图:
