复合式排气阀

简要描述:复合式排气阀,CARX复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

  • 产品型号:CARX
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:2703

详细介绍

复合式排气阀,CARX复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

复合式排气阀,CARX复合式排气阀当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

复合式排气阀技术参数

型号 公称通径DN(mm) 公称压力PN(MPa) 试验压力(MPa) 连接形式
密封 壳体
CARX 15~50 1.0 1.5 1.1 内螺纹
15~200 1.6 法兰

 复合式排气阀结构尺寸

公称通径DN(mm) 尺寸(mm)
L L1 H Z d
15 280 176 330 -- --
20 280 176 330 -- --
25 280 176 330 -- --
32 280 176 330 -- --
50 300 190 445 4 18
65 360 200 475 4 18
80 365 210 500 8 18
100 390 245 560 8 18
150 460 275 605 8 22
200 537 330 686 8 22

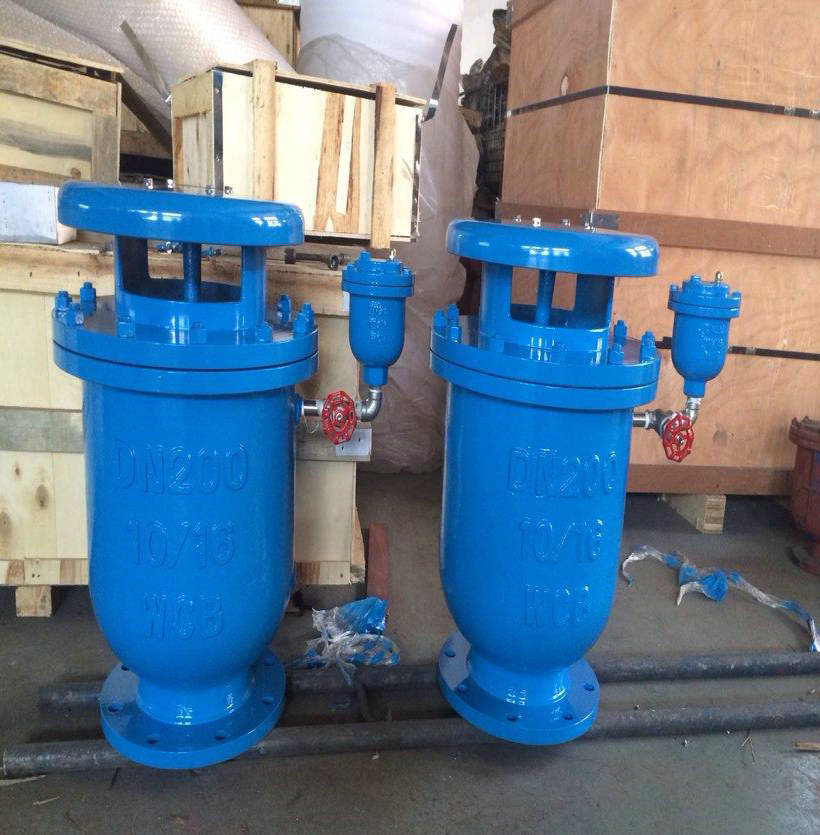

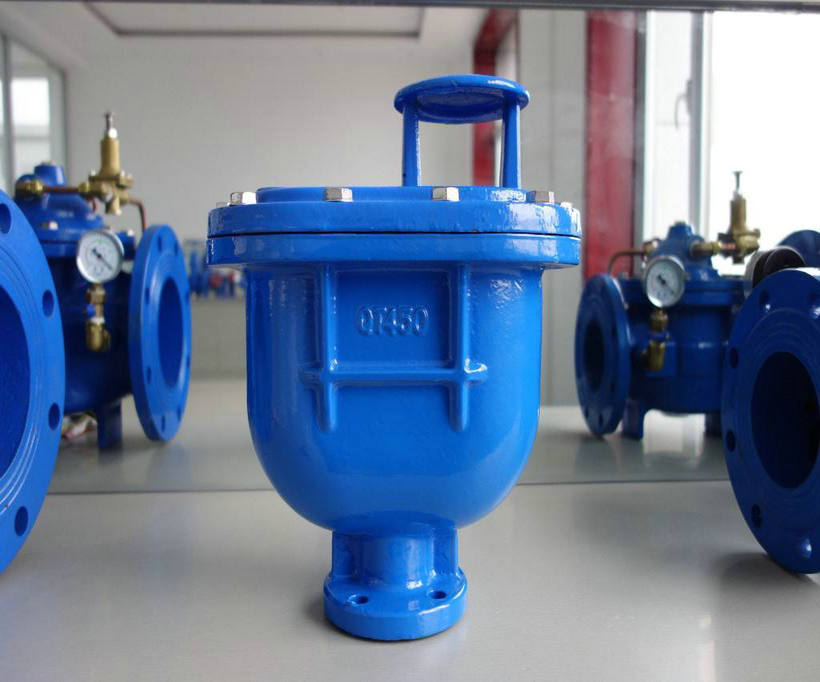

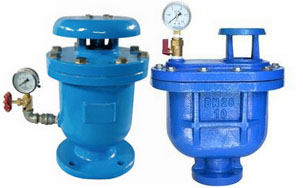

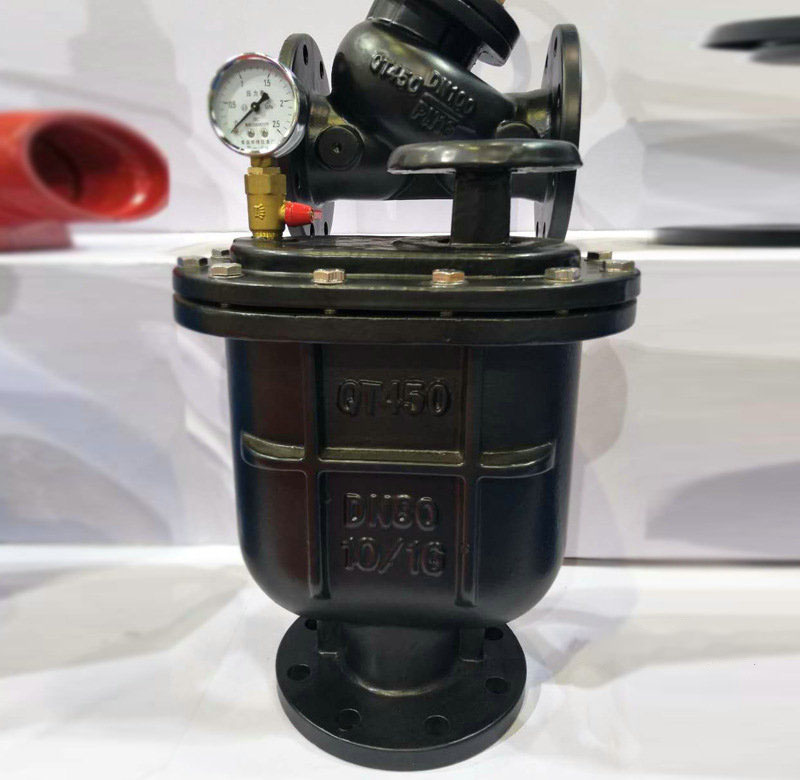

实物图

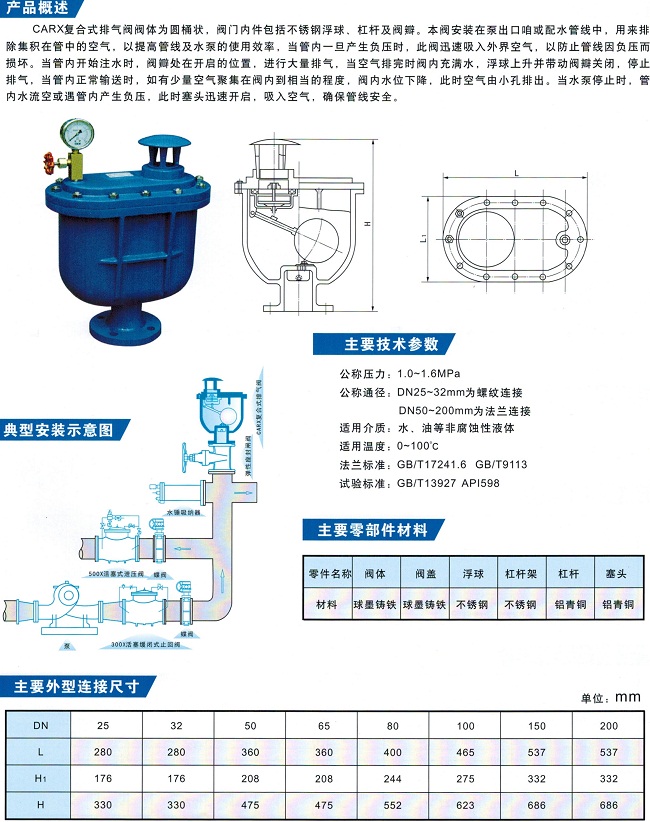

结构图
