电动隔膜阀

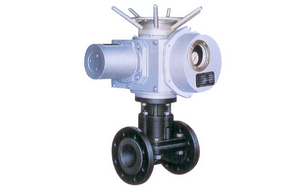

简要描述:G941J电动隔膜阀,电动衬胶隔膜阀与堰式隔膜阀组成,阀体可无衬里或衬胶、衬氟等工艺,以适用不同的介质。

  • 产品型号:G941J
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:3489

详细介绍

G941J电动隔膜阀,电动衬胶隔膜阀与堰式隔膜阀组成,阀体可无衬里或衬胶、衬氟等工艺,以适用不同的介质。电动隔膜阀的启闭是由电动装置的连接轴驱动阀杆螺母,使阀杆作轴向运动,并以此带动阀瓣升降,而达到阀门的开启或关闭。当电源发生故障而中断时,且阀门急需启闭的紧急状况下,首先应将手—电动切换手柄转换至刻有手动标记的位置上,然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时,阀门即可关闭;反之则开启。当需恢复电动操作时,必须将切换手柄转换至刻有电动标记的位置上,方可进行电动操作。

产品特点1、隔膜可更换,维护费用低。
2、没有填料函,因此没有外漏。
3、流线型的流道,使得压力损失小。
4、弹性密封的开闭件,确保没有内漏。
5、流体通道是直的,因此流体损失更小,磨损更小。
6、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
8、衬胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

电动隔膜阀,电动衬胶隔膜阀性能规范

型号 公称压力PN(MPa) 试验压力Ps(MPa) 适用介质 工作温度(℃)
壳体试验 密封试验
G941-6 0.6 0.9 0.66 W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外) ≤100
≤85
≤150
G941-10 0.4 0.6 0.44
G941-16 1.6 2.4 1.76

衬里材质

衬里材质(代号) 适用温度 适用介质
硬橡胶(NR) -10 o C~85 o C 除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。
软橡胶(BR) -10 o C~85 o C ] 具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。
丁基胶(IIR) -10 o C~120 o C 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶 (CR)-10 o C~120 o C 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。
铸铁不视裹 -40 o C~100 o C 非腐蚀性介质

隔膜材质

隔膜材质(代号) 适宜温度 适用介质
丁基胶(B级) -40 o C~100 o C 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶(Q级) -50 o C~100 o C 用于净化水、无机盐、稀释无机酸。

电动隔膜阀,电动衬胶隔膜阀–采用标准

设计与制造 结构长度 法兰连接
GB12239 GB12221、JB1688 GB4216、JB78

电动隔膜阀,电动衬胶隔膜阀–外形尺寸和连接尺寸

公称通径
DN
公称压力
(MPa)
工作压力
(MPa)
L D D1 n-d f H 型号 输出力矩
N-m
启闭时间
S
15 0.6 0.6 125 95 65 4-14 2 - - - -
20 135 105 75 4-14 2 - - - -
25 145 115 85 4-14 2 445 Z5-18/16 50 17
32 160 140 100 4-18 2 457 Z5-18/16 50 20
40 180 150 110 4-18 3 466 Z5-18/16 50 14
50 210 165 125 4-18 3 480 Z10-18/16 50 20
65 250 185 145 4-18 3 517 Z10-18/16 50 28
80 300 200 160 4-18 3 539 Z10-36/25 100 16
100 350 220 180 8-18 3 576 Z10-36/25 100 17
125 400 250 210 8-18 3 634 Z15-18/25 150 32
150 0.4 460 285 240 8-22 3 660 Z15-18/25 150 53
200 570 340 295 8-22 4 860 Z20-18/25 200 53
250 680 395 350 12-22 4 - Z20-18/25 200 53
300 790 445 400 12-22 4 1003 Z20-18/25 300 45
350 900 505 460 16-22 4 - ZD30-36a 300 45
400 1000 565 515 16-25 4 - - - -
