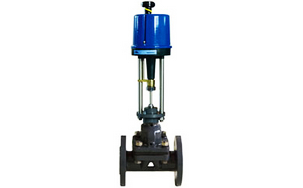

电动调节隔膜阀

简要描述:ZAZT型电动调节隔膜阀,电动隔膜调节阀由DKZ电动执行机构和隔膜调节阀组成,以220V Ac电源为动力,接受标准信号0~l0mA Dc或4~20mA Dc的电信号,实现对工艺管道中强酸、强碱等腐蚀介质及高粘度、有害介质的流量调节与控制。该电动调节阀应用于石油、化工、冶金等耐蚀系统中。

  • 产品型号:ZAZT
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:3508

详细介绍

ZAZT型电动调节隔膜阀,电动隔膜调节阀由DKZ电动执行机构和隔膜调节阀组成,以220V Ac电源为动力,接受标准信号0~l0mA Dc或4~20mA Dc的电信号,实现对工艺管道中强酸、强碱等腐蚀介质及高粘度、有害介质的流量调节与控制。该电动调节阀应用于石油、化工、冶金等耐蚀系统中。

    电动调节隔膜阀,电动隔膜调节阀产品特点:阀流通阻力小,流通能力大,无填料函,无外漏,具有耐腐、防火、防毒,安全可靠的特点,可根据不同的衬里和隔膜,获得良好的腐蚀性能。

主要技术参数

公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数Kv 8 9.8 19 32 48 63 108 158 270 360 518 1114 2000
公称压力MPa 1.0



Ⅱ型 DKA-310 DKA-310 DKZ-310 DKZ-410 DKZ-410 DKZ-510
Ⅲ型 DKZ-310C DKZ-310C DKZ-310C DKZ-410C DKZ-410C DKZ-510C
有效推力(N) 1000 4000 6400
工作行程(mm) 10 16 25 40 60
允许
压差
P1=△P 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15 0.057
P1=P2 1.0 0.44 1.0 1.0 0.75 0.9 0.55 0.3 0.19 0.075 0.028
法兰标准 GB9113-2000或指定
流量特性 近似等百分比(调节式)
电源电压 220V 50HZ
出厂状况 电开(如需电关,订货时应注明)

□性能指标

项         目 指标值
基 本 误 差 % ±3.5
回    差    % ≤2.5
死    区    % ≤3
始 终 点 偏 差 ±2.5
额定行程偏差% +2.5
纯    滞    后 ≤1S
允许泄漏量L/h 橡胶隔膜片为“0”,聚四氟隔膜Ⅵ级
绝  缘  电  阻 不小于20MΩ
阻  尼  特  性 不大于3周半
ZAZT型 ZAZTC型
A H H1 L A H H1 L
15 460 514 48 140 340 754 48 140
20 460 515 53 145 340 755 53 145
25 460 520 58 155 340 760 58 155
32 460 525 68 165 340 765 68 165
40 460 527 73 190 340 767 73 190
50 460 530 80 210 340 770 80 210
65 460 540 90 240 340 780 90 240
80 530 590 98 270 430 1182 98 270
100 530 595 108 335 430 1188 108 335
120 630 687 123 375 430 1280 123 375
150 630 695 140 410 430 1288 140 410
200 630 728 168 540 430 1321 168 540
250 630 733 200 650 430 1386 200 650

□阀体材质、衬里和隔膜片代号

基体 Ht200 ZG1Cr18Ni9Ti 隔膜片
衬F46 衬F4 氯丁橡胶 氟橡胶 F46
代号 1 3 2 4 1 3 2
