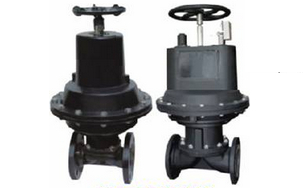

气动衬胶隔膜阀

简要描述:隔膜阀的阀体和阀盖之间有一隔膜。隔膜由橡胶或PTFE制成,当隔膜做上、下运动时,就调节了通过阀门的流量,达到调节的目的;当隔膜将阀体的堰面盖住,这时就切断了通过阀门的流量,阀门关闭。

  • 产品型号:G641J
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:1470

详细介绍

气动衬胶隔膜阀,气动常开型衬胶隔膜阀,气动常闭型衬胶隔膜阀基本原理
隔膜阀的阀体和阀盖之间有一隔膜。隔膜由橡胶或PTFE制成,当隔膜做上、下运动时,就调节了通过阀门的流量,达到调节的目的;当隔膜将阀体的堰面盖住,这时就切断了通过阀门的流量,阀门关闭。

气动衬胶隔膜阀产品特点1、隔膜可更换,维护费用低。
2、没有填料函,因此没有外漏。
3、流线型的流道,使得压力损失小。
4、弹性密封的开闭件,确保没有内漏。
5、流体通道是直的,因此流体损失更小,磨损更小。
6、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
8、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

气动衬胶隔膜阀性能规范

型号 公称压力PN(MPa) 试验压力Ps(MPa) 适用介质 工作温度(℃)
壳体试验 密封试验
G6B41-6 0.6 0.9 0.66 W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外) ≤100
≤85
≤150
G6B41-10 0.4 0.6 0.44
G6B41-16 1.6 2.4 1.76

衬里材质

衬里材质(代号) 适用温度 适用介质
硬橡胶(NR) -10 o C~85 o C 除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。
软橡胶(BR) -10 o C~85 o C ] 具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。
丁基胶(IIR) -10 o C~120 o C 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶 (CR)-10 o C~120 o C 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。
铸铁不视裹 -40 o C~100 o C 非腐蚀性介质

隔膜材质

隔膜材质(代号) 适宜温度 适用介质
丁基胶(B级) -40 o C~100 o C 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶(Q级) -50 o C~100 o C 用于净化水、无机盐、稀释无机酸。

零件材料

序号 名称 材料
1 体阀 铸铁
2 衬囊层 橡胶
3 隔膜 橡胶
4 阀瓣 铸铁
5 阀盖 铸铁
6 阀杆 碳钢
7 手轮 铸铁
8 活塞 碳钢
9 弹簧 2Cr13
10 气缸盖 铸铁
11 上阀杆 2Cr13
12 手轮 铸铁

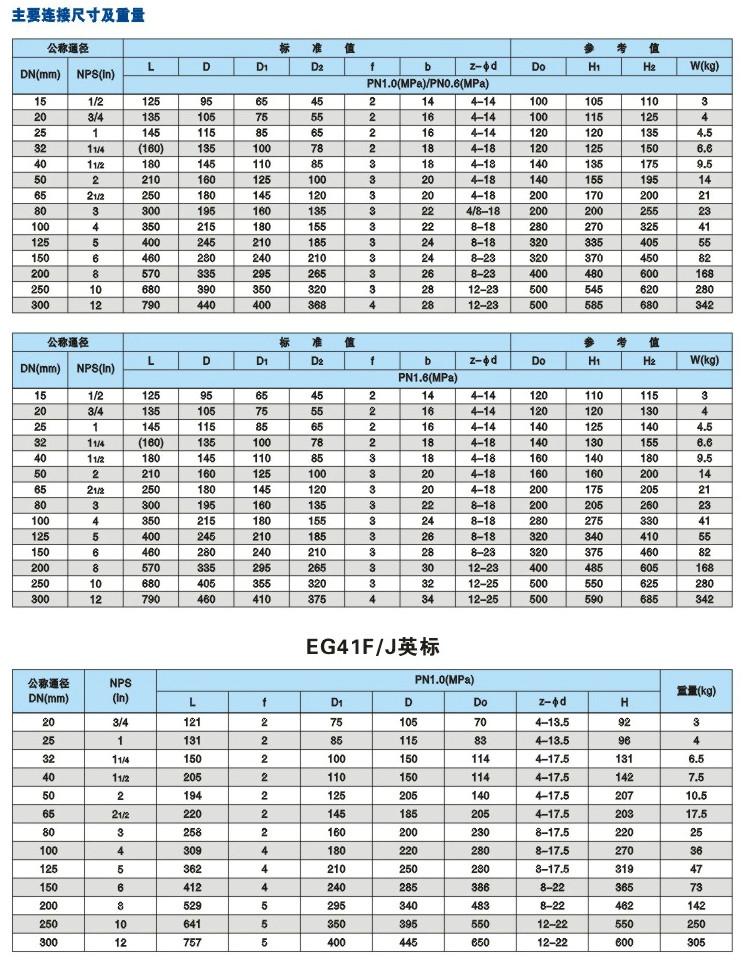

主要外形尺寸

DN
mm
公称压力
MPa
工作压力
MPa
L) D D1 n-φd F H1 H2 D0 B 气源压力
MPa
气源接头
in
耗气量
cm3
质量
15 0.6 0.6 125 95 65 4-14 2
20 139 105 75 4-14 2
25 145 115 85 4-14 2 306 320 120 94 0.4 10×1 2.395×102 7.5
32 160 140 100 4-18 2 410 430 140 120 0.4 12×1.25 6.082×102 14.5
40 180 150 110 4-18 3 415 435 140 120 0.4 12×1.25 6.082×102 16
50 210 165 125 4-18 3 463 488 160 185 0.4 12×1.25 1.235×102 24.5
65 250 185 145 4-18 3 620 660 160 245 0.5 16×1.5 3.725×102 30
80 300 200 160 4-18 3 627 687 200 245 0.5 16×1.5 3.725×103 51.5
100 350 220 180 8-18 3 719 769 240 330 0.5 16×1.5 9.458×103 86.5
125 400 250 210 8-18 3 804 872 320 380 0.5 20×1.5 1.409×104 133
150 460 285 240 8-22 3 920 1000 320 470 0.5 20×1.5 2.868×104 196.5
200 0.4 570 340 295 8-22 4 1145 1265 400 470 0.5 20×1.5 4.619×104 279.5
250 680 395 350 12-22 4

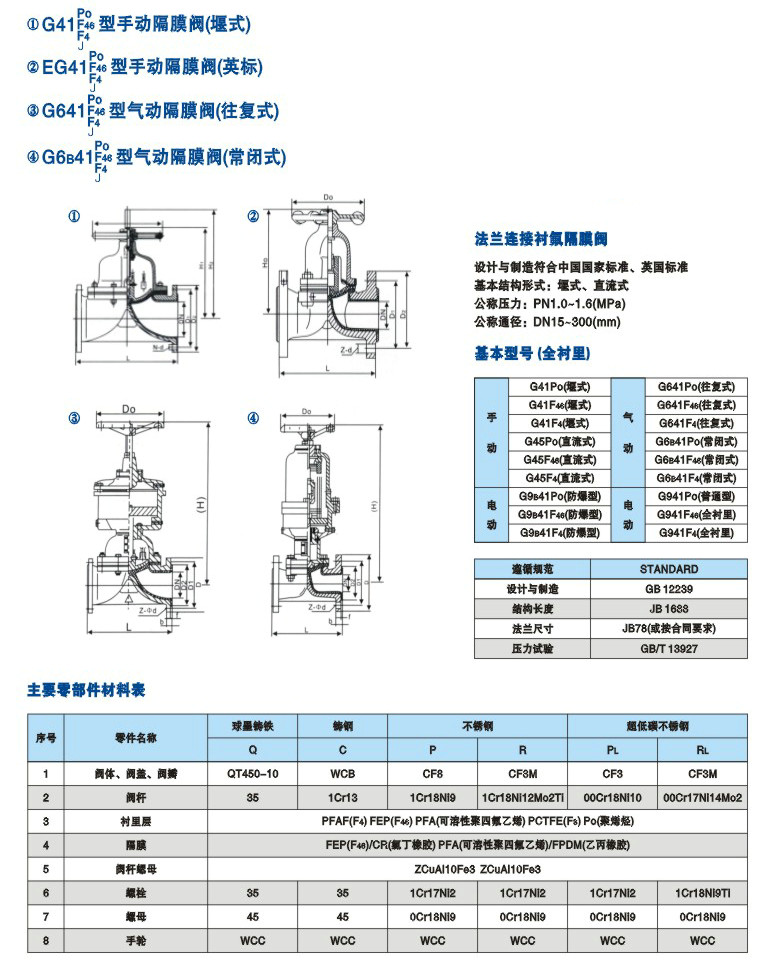

气动衬胶隔膜阀,气动常开型衬胶隔膜阀,气动常闭型衬胶隔膜阀参数尺寸图:
