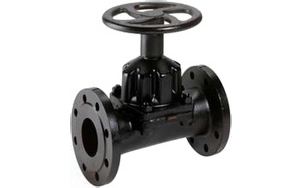

衬胶隔膜阀

简要描述:衬胶隔膜阀,堰式衬胶隔膜阀,往复式衬胶隔膜阀,直通式隔膜阀没有堰,流体在阀门内腔直流,基于这一特点,它特别适用于某些粘性流体、水泥浆以及沉淀性流体。直通式隔膜阀相对于堰式隔膜阀来说,隔膜的行程较长。因此,这种结构使隔膜选择合成橡胶材料的范围受到了限制。

  • 产品型号:G46J、EG46W、EG46J
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:2046

详细介绍

衬胶隔膜阀,堰式衬胶隔膜阀,往复式衬胶隔膜阀,直通式隔膜阀没有堰,流体在阀门内腔直流,基于这一特点,它特别适用于某些粘性流体、水泥浆以及沉淀性流体。直通式隔膜阀相对于堰式隔膜阀来说,隔膜的行程较长。因此,这种结构使隔膜选择合成橡胶材料的范围受到了限制。

直通式隔膜阀的流体通道是直的,因此流体损失更小,磨损更小。在低压时增加了隔膜偏转和应力,但也导致了较低的压力额定值。

衬胶隔膜阀只需用较小的操作力和较短的隔膜行程即可启闭阀门,因此减少了隔膜的扰变量,延长了隔膜的寿命,减少了维修和停机时间,降低了生产成本,是使用最为广泛的隔膜阀。

根据适用介质的不同,衬胶隔膜阀的阀体可采用不同的橡胶,隔膜的材料可以是人造合成橡胶或者带有合成橡胶衬里的PTFE。隔膜与承压套相连,承压套再与带螺纹的阀杆相连,关闭阀门时,隔膜被压下,与阀体堰形构造密封,或者与阀门内腔轮廓密封,或者与阀体内的某一部位密封,这取决于内部结构设计。

结构特点1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。
衬胶隔膜阀型号编制

手动 G41J(堰式) 手动 G641J(往复式)
G41F5(堰式) G641F5(往复式)
G45J(直流式) G6B41F(常闭式)
G45F5(直流式) G6B41F5(常闭式)
电动 G9B41J(防爆式) 电动 G941J(普通型)
G9B41F5(防爆式) G941F5(普通型)

衬胶隔膜阀标准规范

遵循规范 STANDARD
设计与制造 GB12239
结构长度 GB1221/JB1688
法兰尺寸 JB78/JB79(GB HG SH)
压力试验 GB/T13927
标签 GB12220
供货 GB/T12252

衬胶隔膜阀零部件材料

序号 零件名称 灰铸铁 铸钢 不锈钢 超低碳钢
Z C P R PL RL
1 阀体、阀盖、阀瓣 HT250 WCB CF8 CF8M CF3 CF3M
2 阀杆 35 1Cr13 1Cr18Ni19Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里层 FEP(F46) PFA PCTFE(F3)
4 隔膜 FEP(F46)/CR(氟丁橡胶) PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡胶)
5 阀杆螺母 ZCuAL10Fe3 ZCuAL10Fe3
6 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti
7 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
8 手轮 HT200 HT200 WCC WCC WCC WCC

主要外形尺寸

型号 公称通径DN(mm) 尺寸(㎜)
L D D1 D0 Z-φd H H1 H2 H3 重量
(㎏)
G41J10 15 125 95 65 120 4-φ14 - - - - 3.8
20 135 105 75 120 4-φ14 - - - - 4.2
25 145 115 85 120 4-φ14 121 135 - - 4.5
32 160 1135 100 120 4-φ18 132 150 - - 7
40 180 145 110 140 4-φ18 156 176 - - 9
50 210 160 125 140 4-φ18 169 195 - - 12
65 250 180 145 200 4-φ18 202 236 - - 18
80 300 195 160 200 4-φ18 216 256 - - 24.5
100 350 215 180 280 8-φ18 270 322 - - 38.5
125 400 245 210 320 8-φ18 338 406 - - 60
150 460 280 240 320 8-φ23 384 464 - - 82
G41J 200 570 335 295 400 8-φ23 518 638 - - 149
250 680 390 350 500 12-φ23 598 734 - - 240
300 790 440 400 560 12-φ23 698 778 - - 350
350 900 500 460 560 16-φ23 723 883 - - 392
400 1000 565 515 640 16-φ25 868 1078 - - 585
G45J-10 32 180 135 100 120 4-φ18 - - - - 7
40 180 145 110 140 4-φ18 - - 203 216 8.5
50 210 160 125 140 4-φ18 - - 213 229 14
65 250 180 145 200 4-φ18 - - 248 268 18
80 300 195 160 200 4-φ18 - - 281 305 30
100 350 215 180 280 8-φ18 - - 332 362 43
125 400 245 210 320 8-φ18 - - - - 67
150 460 280 240 320 8-φ23 - - 450 496 80
200 570 335 295 400 8-φ23 - - 594 654 150.2
250 680 390 350 500 12-φ23 - - 695 771 238

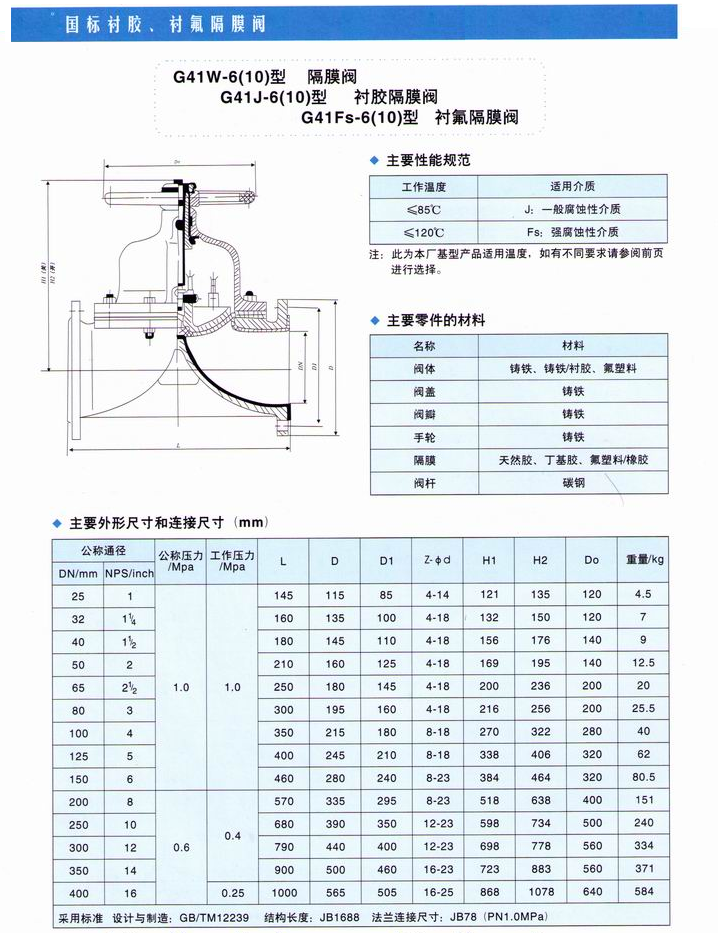

衬胶隔膜阀,堰式衬胶隔膜阀,直通式衬胶隔膜阀,往复式衬胶隔膜阀参数尺寸图:
