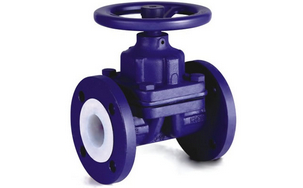

衬氟隔膜阀

简要描述:导流堰作为阀体的一部分,相当于阀座,隔膜压在上面以截断介质流动。这种类型的隔膜阀一般尺寸较大。凸起的导流堰减小了隔膜阀从完全开启至完全关闭的行程,从而减小了隔膜的应力和应变。关闭时,带有隔膜的阀瓣下移,使其与阀体的堰(脊背)密封,达到切断流体的要求。

  • 产品型号:G41F46
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:2083

详细介绍

衬氟隔膜阀,衬氟塑料隔膜阀,内衬四氟隔膜阀,衬里隔膜阀基本系列为全衬里G41F46型堰式和G45F46型直流式其特点如下:
1、导流堰作为阀体的一部分,相当于阀座,隔膜压在上面以截断介质流动。这种类型的隔膜阀一般尺寸较大。凸起的导流堰减小了隔膜阀从完全开启至完全关闭的行程,从而减小了隔膜的应力和应变。关闭时,带有隔膜的阀瓣下移,使其与阀体的堰(脊背)密封,达到切断流体的要求。

2、利用FEP(Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门,可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3、氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。
二、设计规范
遵循GB 12239 / BS5156标准。
三、驱动方式
手动、气动(常开或常闭)、电动。

结构特点1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬氟材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

衬氟隔膜阀基本型号

手动 G41F3 直流式 G45F3
G41F46 G45F46
气动 G641F3 电动 G941F3
G641F46 G941F46

零部件材料

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低不锈钢耐酸铸钢
Z C P R P R
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 35 1cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4 隔膜 FEP(F46)/CR(氯丁橡胶)、PFA(可溶性F4)/FPDM(乙丙橡胶)
5 支架 WCB CF8 CF8
6 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
8 螺母 45 0Cr18Ni9 0Cr18Ni9
9 手轮 WCB WCB WCB

 主要外形尺寸

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-фd Do H H1 WT(kg)
PN0.6MPa / PN1.0MPa
15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5
20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4
25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5
32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8
40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11
50 2 210 160 125 100 3 20 4-ф18 140 155 195 14
65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23
80 3 300 195 160 135 3 22 4-ф18 200 200 255 29
100 4 350 215 180 155 3 22 8-ф18 280 270 325 46
125 5 400 245 210 185 3 24 8-ф18 320 335 405 70
150 6 460 280 240 210 3 24 8-ф23 320 370 450 95
200 8 570 335 295 265 3 26 8-ф23 400 480 600 170
250 10 680 390 350 320 3 28 12-ф23 500 545 620 270
300 12 790 435 395 362 4 24 12-ф23 500 585 680 320
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4
20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5
25 1 160 115 85 65 2 16 4-ф14 140 125 140 6
32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9
40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12
50 2 230 160 125 100 3 20 4-ф18 160 160 200 15
65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24
80 3 310 195 160 135 3 22 8-ф18 200 205 260 30
100 4 350 215 180 155 3 24 8-ф18 280 275 330 48
125 5 400 245 210 185 3 26 8-ф18 320 340 410 75
150 6 480 280 240 210 3 28 8-ф23 320 375 460 105
200 8 600 335 295 265 3 30 12-ф23 400 485 605 182
250 10 730 405 355 320 3 32 12-ф25 500 550 625 295
300 12 850 460 410 375 4 34 12-ф25 500 590 685 345

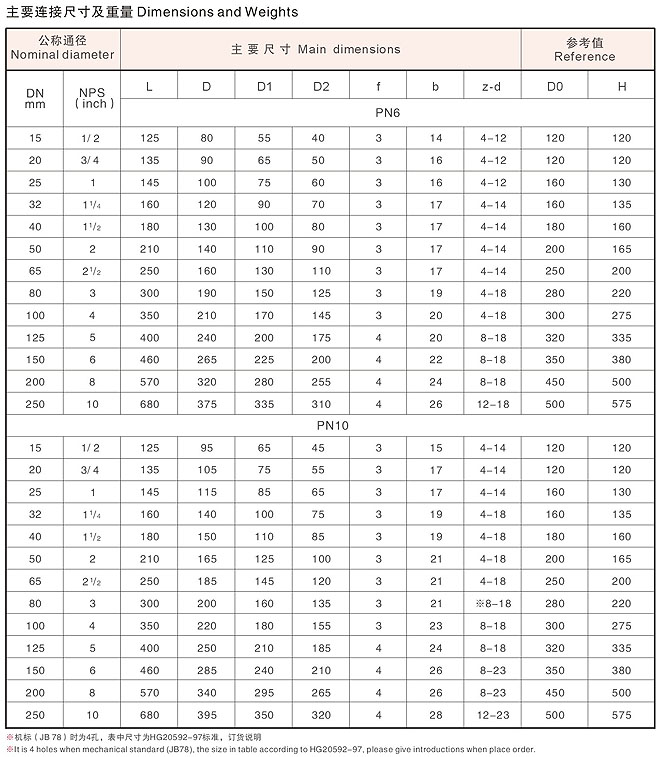

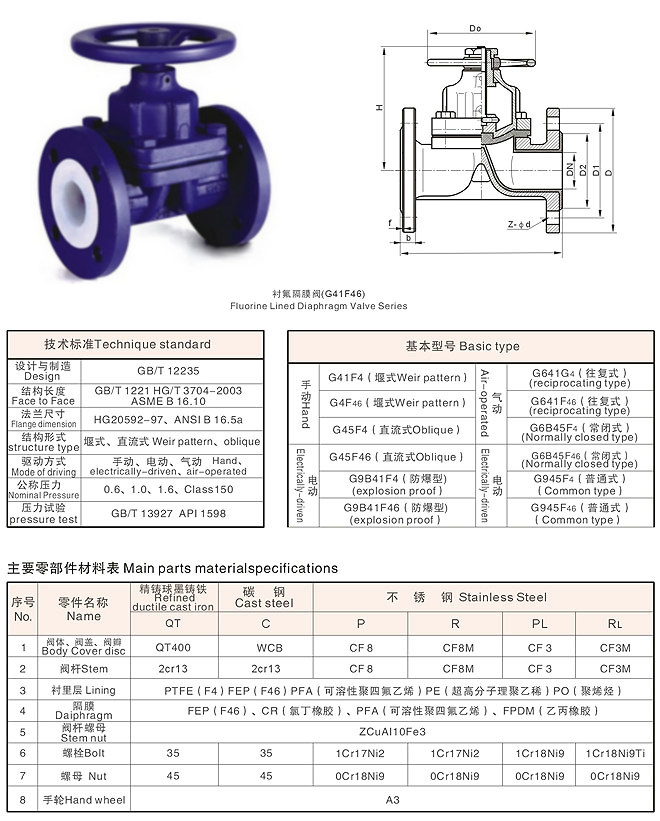

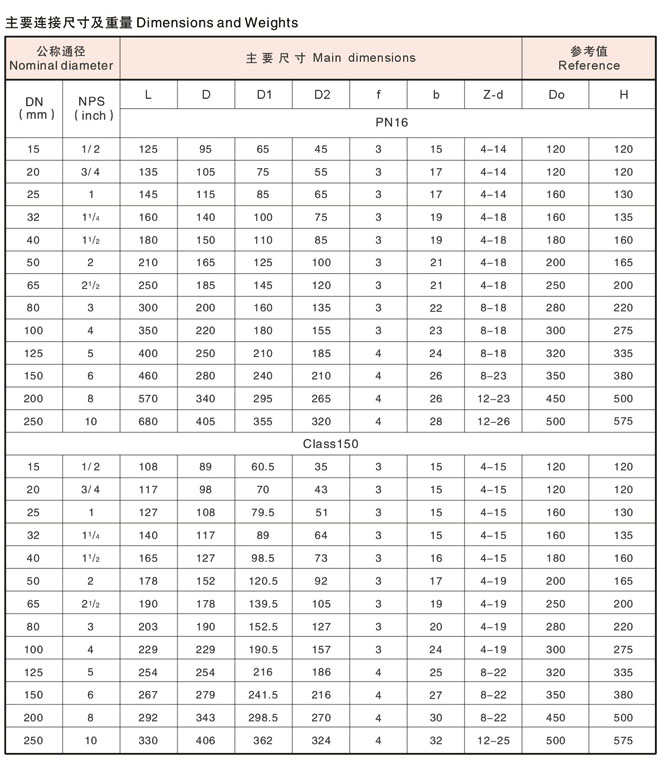

衬氟隔膜阀,内氟塑料隔膜阀,内衬四氟隔膜阀,衬里隔膜阀参数尺寸图:
