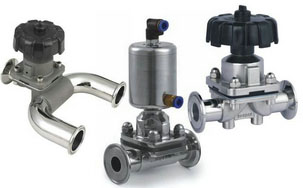

卫生级隔膜阀

简要描述:本阀隔膜采用进口加强硅橡胶,阀体经高速精加工抛光处理,光洁度达到Ra0.2um,绝对无菌、无孔角、广泛应用于生物、制药、电子等无菌要求很高的系统。

  • 产品型号:GM
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:2413

详细介绍

卫生级隔膜阀,卫生级气动隔膜阀产品特点:工业标准:ISO、DIN、IDF

部件列表:1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
二、卫生级隔膜阀,卫生级气动隔膜阀用途:

本阀隔膜采用进口加强硅橡胶,阀体经高速精加工抛光处理,光洁度达到Ra0.2um,绝对无菌、无孔角、广泛应用于生物、制药、电子等无菌要求很高的系统。
适用温度:≤150℃
压力等级:PN(MPa) 1.0
三、材料:

阀体:SUS316L无铁合金
隔膜:硅橡胶
四、测试:

衬里层:电火花检测
试验与检验按GB/T 13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

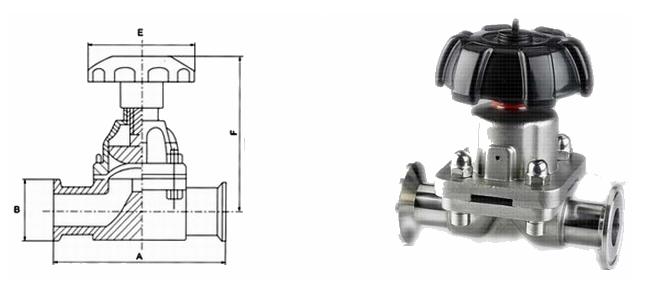

五、I型连接管(图1):

公称通径 DN

公称压力
MPa

A
mm

B
mm

E
mm

F
mm

15

1.0

108

34

80

89/99

20

118

50.5

80

91/102

25

127

50.5

80

110/123

32

146

50.5

80

129/138

40

159

50.5

120

139/159

50

191

64

120

159/186

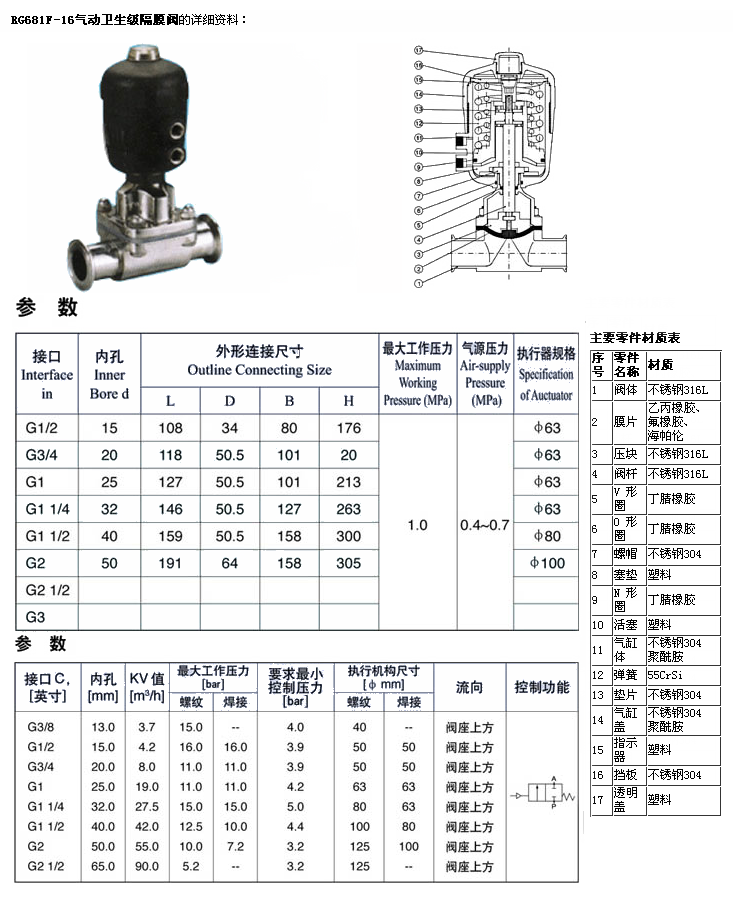

卫生级气动隔膜阀参数尺寸图:
