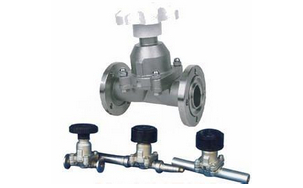

真空隔膜阀

简要描述:真空隔膜阀,高真空隔膜阀用于接通或切断真空(压力) 系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。研制生产高真空隔膜阀等各种真空阀产品。

  • 产品型号:GM型
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1112

详细介绍

真空隔膜阀,高真空隔膜阀用于接通或切断真空(压力) 系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。研制生产高真空隔膜阀等各种真空阀产品。

高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上,用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接),焊接式II型连接(即一端焊接,另一端插入)。

真空隔膜阀,高真空隔膜阀主要零件材料
阀体、阀板、阀杆:不锈钢
隔膜:硅橡胶、氟橡胶。

高真空隔膜阀主要技术性能
阀门漏率:≤1.3×10-4 Pa.L/S
适用温度:-25~+80℃(NBR)、-30~+150℃(氟橡胶)
使用压力范围(Pa)
活套法兰:(GB6070、JB919):0.6×106 ~1.3×10-4
焊接法兰(GB6070、JB919):1.6×106 ~1.3×10-4
快卸法兰(GB4982):0.1×106 ~1.3×10-4
螺纹连接:1.6×106 ~1.3×10-4
也可按用户要求的连接标准加工

真空隔膜阀,高真空隔膜阀技术性能

适用范围(Pa) 105~1.3x10-4
阀门漏率(Pa.L/S) ≤1.3x10-4
介质温度(℃) -25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)
安装位置 任意

 活套法兰连接及外形尺寸

型号 通径(DN) ΦD ΦB ΦW H L n-ΦC 法兰标准
GM-10 10 46 36 55 75 75 4-Φ6 JB919
GM-25 25 70 55 90 115 120 4-Φ7 GB/T6070
GM-40 40 100 80 100 132 150 4-Φ9
GM-50 50 110 90 100 157 180 4-Φ9

快卸法兰(KF)连接及外形尺寸

型号 通径(DN) ΦD ΦB ΦW H L 法兰标准
GM-10/KF 10 30 12.2 55 75 75 GB4892
GM-25/KF 25 40 26.2 90 115 100
GM-40/KF 40 55 41.2 100 132 150
GM-50/KF 50 75 52.2 100 157 180

焊接式主要外形尺寸

型号 通径(DN) ΦD ΦW H L
GM-10-H(Ⅰ) 10 19 55 75 150
GM-25H(Ⅰ) 25 32 90 115 200
GM-40H(Ⅰ) 40 45 100 132 240
GM-50H(Ⅰ) 50 57 100 157 240
GM-10H(Ⅱ) 10 9 55 75 150
GM-25H(Ⅱ) 25 19 90 115 200

注:Ⅰ型为两端焊接 Ⅱ型为一端焊接,另一端插入。

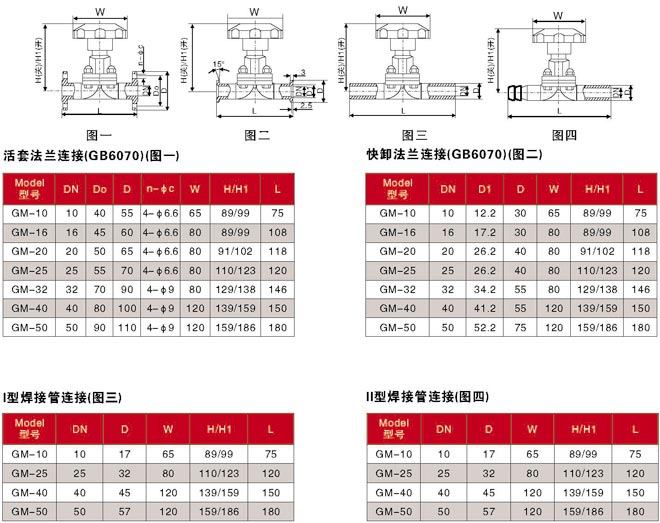

高真空隔膜阀外形及连接尺寸(mm)
