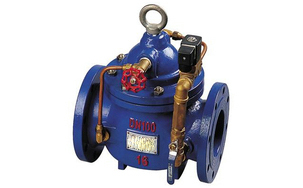

电动控制阀

简要描述：电动控制阀,600X电动控制阀产品特点:这种控制阀安装在管路中.利用导向管上,远距离控制的电磁阀启闭来控制主阀的开启与关闭.

产品型号：600X
产品产地：浙江温州
更新时间：2023-04-04
访问量：7552

产品分类

相关新闻

活塞式调流调压阀主要连接尺寸及工作原理用途选型

详细介绍

电动控制阀,600X电动控制阀产品特点:
这种控制阀安装在管路中.利用导向管上,远距离控制的电磁阀启闭来控制主阀的开启与关闭.
电动控制阀,600X电动控制阀工作原理：
通过压力传递，使主阀随着很小尺寸的导向阀的变化而进行调节。水力电动控制阀分为两种：常闭型与常开型。什么是常闭型，是指通电开，断电关闭。通电时水能通过主阀实现供水，断电后主阀关闭，阀前的水将不能通过主阀。什么是常开型，常开型与常闭型正好相反，断电开，通电关。实际应该中使用常闭型的较多。
电动控制阀,600X电动控制阀安装:
水平安装,如需垂直安装请与我们联系.
电动控制阀,600X电动控制阀工作过程 :
当下游需要供水时,电磁阀开启,作用于主阀薄膜片上的压力降低随之主阀开启.
当下游需停止供水时,电磁阀关闭,上游压力作用于主阀的薄膜上,使主阀关闭.
广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

技术参数

公称压力Mpa	壳体实验压力Mpa	密封实验压力Mpa	适用介质	适用温度
1.0	1.5	1.1	水	0~80℃
1.6	2.4	1.76
2.5	3.75	2.75

主要零件

零件名称	材质
阀体，阀盖	铸铁，铸钢，球墨铸铁
阀座	青铜，不锈钢
阀瓣	碳钢，不锈钢，丁晴橡胶
阀杆	青铜，不锈钢
膜片压板	铸钢，不休钢
弹簧	不锈钢

主要外形尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	150	160	180	200	210	245	265	290	330	355	505	555	610	650
H	269	269	269	300	300	288	310	340	380	410	440	460	480	516
H1	342	342	342	395	395	385	420	500	540	575	665	720	750	830

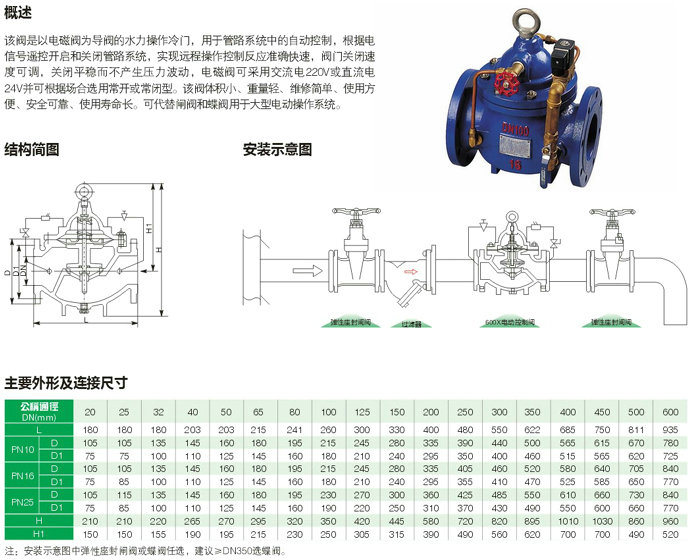

电动控制阀,600X电动控制阀尺寸结构图：
