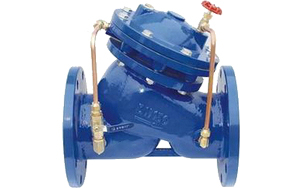

多功能水泵控制阀

简要描述:多功能水泵控制阀,JD745X多功能水泵控制阀同时具有闸阀、逆止阀、水锤消除器三种阀件。 这三种阀件在水泵的运行过程中分别起着不同的作用多功能水泵控制阀由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制,实现了一个阀门、一次调节对水泵出口的多功能控制。本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上,防止和减弱水泵启闭时管线的水锤水击,防止水倒流保护水泵,维护管路安全。为了实现水泵运行的自动化,简化管理,减轻劳动,提高可靠性,人们用水力阀门和电动阀门取代手动阀门,对单体阀门进行多项技术改进,出现了缓开缓闭逆止阀、缓动启闭水力阀门、自动缓闭闸阀、双速自闭阀等新型阀门。

  • 产品型号:JD745X
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1162

详细介绍

多功能水泵控制阀,JD745X多功能水泵控制阀同时具有闸阀、逆止阀、水锤消除器三种阀件。 这三种阀件在水泵的运行过程中分别起着不同的作用多功能水泵控制阀由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制,实现了一个阀门、一次调节对水泵出口的多功能控制。本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上,防止和减弱水泵启闭时管线的水锤水击,防止水倒流保护水泵,维护管路安全。为了实现水泵运行的自动化,简化管理,减轻劳动,提高可靠性,人们用水力阀门和电动阀门取代手动阀门,对单体阀门进行多项技术改进,出现了缓开缓闭逆止阀、缓动启闭水力阀门、自动缓闭闸阀、双速自闭阀等新型阀门。
多功能水泵控制阀,水泵控制阀基本功能
 闸阀平时是处于关闭状态,水泵启动时闸阀慢慢打开,水泵停机时,闸阀先快速闭合,到了一定程度在慢慢闭合。水泵的闭闸启动和闭闸停车,可以有效的防止开泵水锤和停泵水锤,同时,减少了水泵启动时的电机负荷,水泵在零流量时的轴功率最小,一般仅为设计轴功率的30%。闸阀的另一个功能是,当闸阀关闭时,可以为安装在闸阀与水泵之间的逆止阀等阀件和水泵提供安全的检修条件,防止压水管的水回流。
 逆止阀能防止突然断电时所造成的水流的流向改变,防止倒流。逆止阀的突然关闭易产生水锤现象。在水泵的几何扬水高度较大时,严重的水锤瞬间高压会导致管道破裂,发生严重的生产事故。
水锤消除器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护的目的。所以为了防止水锤对输水管道的破坏方法,往往在水泵的压水管上安装水锤消除器。

多功能水泵控制阀,JD745X多功能水泵控制阀工作原理
(1)停泵状态,阀板在出口端及隔膜上腔静压作用下全部关闭。
(2)水泵启动时,水压从旁通管传入下腔,主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。
(3)在进水端压力作用下,阀板上升到最大开口状态,开口高度由流量决定。
(4)停泵瞬间,流量及压力突然降低,主阀板在重力作用下开始向下滑落。
(5)当流量接近于零时,主阀被关闭,主阀板上留有泄流孔以减弱水锤冲击力;主阀板上、下形成压力差,阀门出口水压从旁通管进入上腔推动膜片压板,使下腔水排入阀门进口,缓闭阀板开始缓闭。
(6)缓闭阀板完全关闭泄流孔,阀门回到停泵初始状态。
多功能水泵控制阀基本构造
阀门的总体尺寸与普通逆止阀相当,由主阀和外装附件组成。其中,主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。缓闭阀板用阀杆组件与压板及膜片连接一起,膜片压紧在阀盖与膜片座之间,膜片的上下运动带动缓闭阀板上下升降。阀杆穿过大阀板的中心孔,因之大阀板可以在一定的范围内沿阀杆滑动。平时,大阀板在自重压紧在阀座上,使阀门处于关闭状态。多功能水泵控制阀的外装附件安装在阀门膜片两侧与阀门进、出水管上,膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只特制的逆止阀。
膜片的上腔与阀门的出水侧的连接管上只设过滤器和一只控制阀。主阀内大阀板和缓闭阀板的运动和所处的位置决定了阀门工作状态的变化和启闭。阀门的外装附件和管路随时把阀门前后的压力变化传递到阀门内由膜片分成的上腔和下腔,控制大阀板和缓闭阀板的运动,并可以通过调整附件改变大阀板与缓闭阀板的运行速度,使阀门的开启与缓闭时间处于规定的范围内。

技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 缓闭时间(S) 最低动作压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 3-60
(可调)
≥0.07 0-80
1.6 2.4 1.76 0.15-1.4
2.5 3.75 2.75 0.2-2.0

主要零件材料

零件名称 零件材料
阀体阀盖 WCB
阀座阀盘 铜合金/2Cr13
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
缸套活塞(活塞型) 2Cr13
膜片(膜片型) 夹织物丁腈橡胶
调节阀球阀 铜合金
过滤器 不锈钢

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 203 216 241 292 330 356 457 533 610 686 762 864 914 1067
H 293 328 364 418 481 543 673 729 927 957 1188 1218 1256 1600

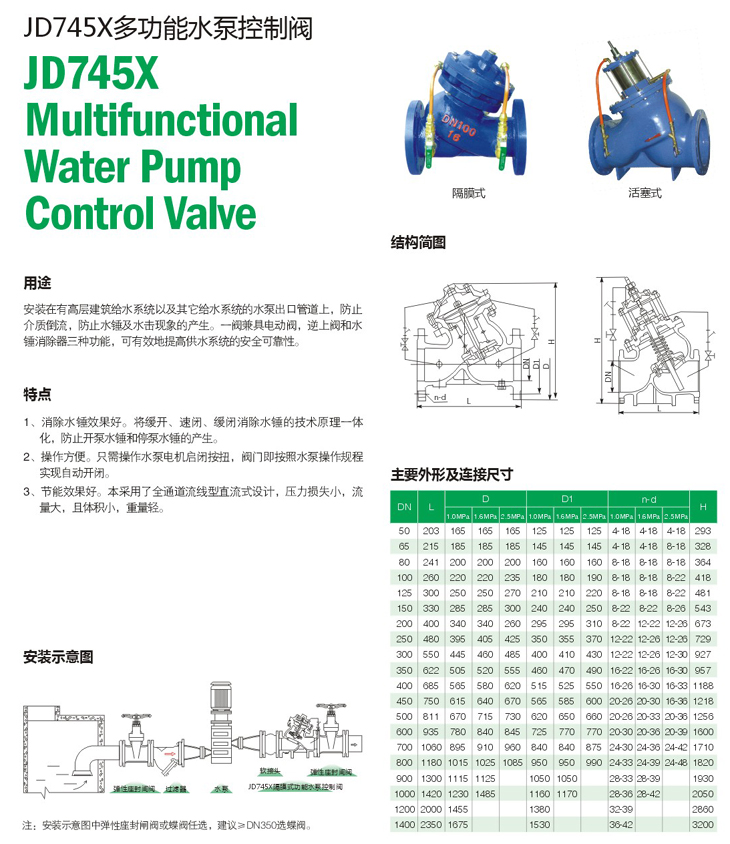

多功能水泵控制阀,JD745X多功能水泵控制阀尺寸结构图
