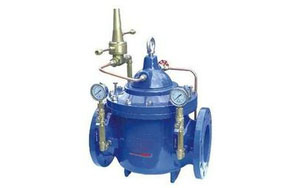

压差旁通阀

简要描述:压差旁通阀,800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏,也可以根据终端热负荷情况调整开度,在终端负荷很小或为零时也能保证空调机组内一定量的水通过,保护了空调机组也起到了节能降耗的作用

  • 产品型号:800X
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2287

详细介绍

压差旁通阀,800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏,也可以根据终端热负荷情况调整开度,在终端负荷很小或为零时也能保证空调机组内一定量的水通过,保护了空调机组也起到了节能降耗的作用

压差旁通阀,800X压差旁通平衡阀工作原理
 压差旁通阀内部有一个止回阀芯,有一个调校压力作用力弹簧控制。当供回水之间的压力差大于此弹簧的设定压力时,止回阀成比例开启,旁通相应流量维持系统设定的压差值;当压差低于设定值时止回阀关闭,供回水之间无旁通。
压差旁通阀,800X压差旁通平衡阀用途
压差阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。压差旁通阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。
 压差旁通阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

结构特点

800X压差旁通平衡阀一般对阀门而言,当阀芯开度一定程度时,阀门通过流量的大型而变化,是用一个自动调节阀瓣和手动调节组成,利用介质自身流量和压差变化,自我控制而保持流经被该系统控制流量不变的阀门。

技术参数

公称压力Mpa 壳体实验压力Mpa 密封实验压力Mpa 适用介质 适用温度
1.0 1.5 1.1 0~80℃
1.6 2.4 1.76
2.5 3.75 2.75

主要零件

零件名称 材质
阀体,阀盖 铸铁,铸钢,球墨铸铁
阀座 青铜,不锈钢
阀瓣 碳钢,不锈钢,丁晴橡胶
阀杆 青铜,不锈钢
膜片压板 铸钢,不休钢
弹簧 不锈钢

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
L 210 245 265 290 330 355 505 555 610 650 758
H1 160 180 200 270 310 320 370 430 480 525 580
H2 610 625 642 750 808 864 1135 1185 1325 1385 1445

压差旁通阀,800X压差旁通平衡阀尺寸结构图
