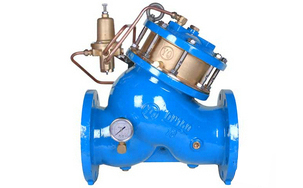

安全泄压阀

简要描述:安全泄压阀,活塞式安全泄压阀当系统里压力超过安全泄压阀设定压力时,安全泄压阀就会自动开启帮助系统降压,知道系统压力低于设定值。阀门自动关闭。

  • 产品型号:AX742X,YQ98002
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1074

详细介绍

安全泄压阀,活塞式安全泄压阀当系统里压力超过安全泄压阀设定压力时,安全泄压阀就会自动开启帮助系统降压,知道系统压力低于设定值。阀门自动关闭。
由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
安全泄压阀,活塞式安全泄压阀利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

工作原理:
安全泄压阀当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节导阀弹簧即可设定出口压力。
安全泄压阀工作特点:
1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

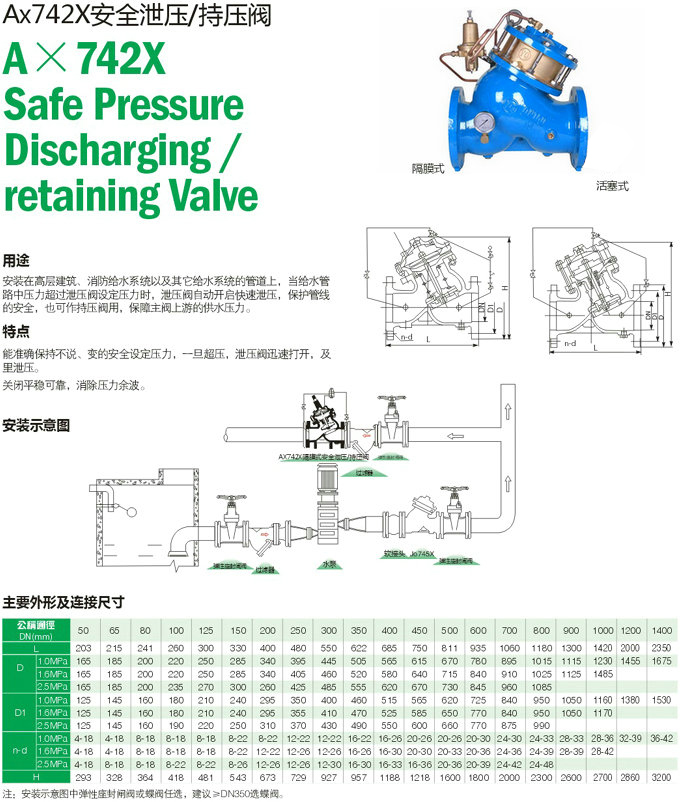

安全泄压阀,活塞式安全泄压阀尺寸结构图
