焊接过滤器,焊制法兰Y型过滤器,焊接法兰连接Y型过滤器确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。
焊接过滤器,焊接Y型过滤器适用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。
抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小，
2、过滤网材质，有奥氏体304、316、316L。
4、连接形式：螺纹，承插焊。
产品主要结构和工作原理
管道过滤器主要由主管、支管、滤筒、法兰盖及紧固件等组成，当流体通过主管进入滤筒
后，固体杂质颗粒被阻挡在滤筒内，而洁净的流体通过滤筒同过滤器出口排出。当需要清洗时，
旋开支管底部螺塞,排净流体，拆卸法兰盖，取出滤筒，清洗后重新装入即可。因而广泛用于石
油、化工、污水等方面的过滤。
主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
||||||
|
1 |
壳 体 |
Q235-A |
20# |
1Cr5Mo |
15Cr5Mo |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
2 |
法 兰 |
Q235-A |
WCB |
1Cr5Mo |
15Cr5Mo |
304 |
316 |
316L |
|
3 |
法兰盖 |
Q235-A |
20# |
1Cr5Mo |
15Cr5Mo |
304 |
316 |
316L |
|
4 |
滤 网 |
304 |
304 |
304 |
304 |
304 |
316 |
316L |
|
5 |
垫 片 |
金属缠绕垫、柔性石墨、聚四氟乙烯 |
||||||
|
6 |
螺 柱 |
35CrMoA |
35CrMoA |
35CrMoA |
35CrMoA |
304 |
316 |
316L |
|
7 |
螺 母 |
35# |
35# |
30CrMo |
30CrMo |
304 |
316 |
316L |
主要性能参数表
|
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
2.0 |
5.0 |
|
壳体试验压力(MPa) |
2.4 |
3.75 |
6.0 |
3.0 |
7.5 |
|
高压液密封试验压力(MPa) |
1.76 |
2.75 |
4.4 |
2.2 |
5.5 |
|
低压气密封试验压力(MPa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
过滤精度 |
80-3000μm |
||||
|
设计制造标准 |
SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 |
||||
|
法兰标准 |
JB/T 81-1994、GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996 |
||||
|
试验方法与检验标准 |
SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 |
||||

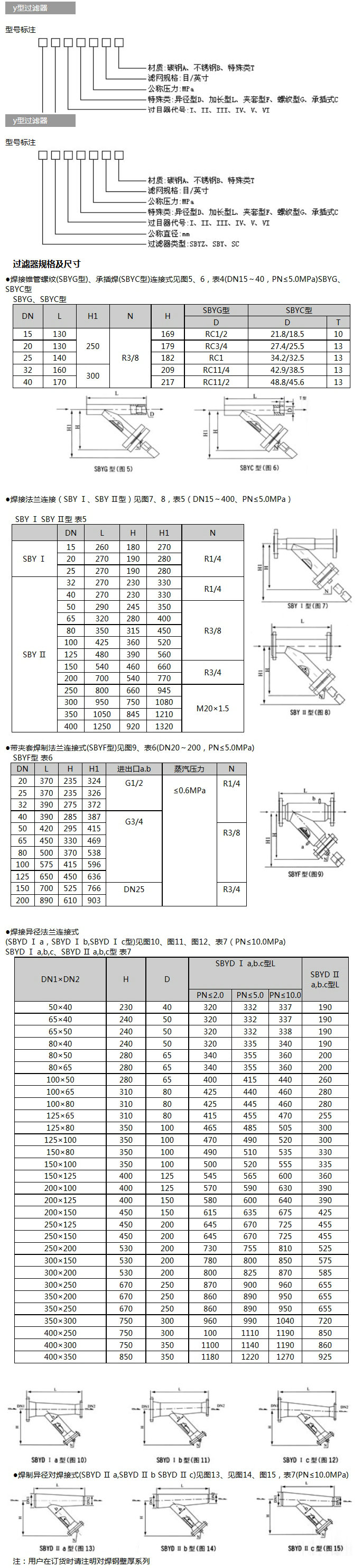

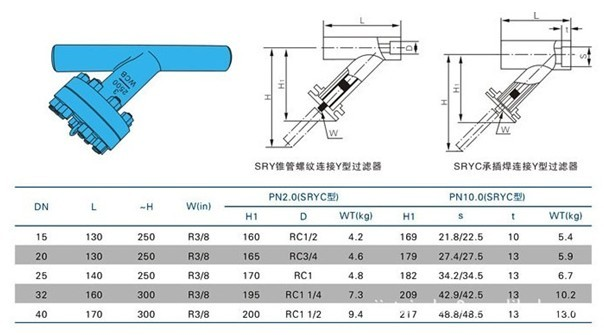

焊接过滤器,焊接Y型过滤器尺寸结构图:

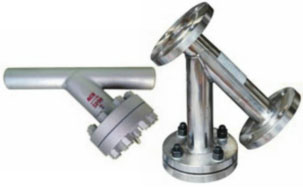

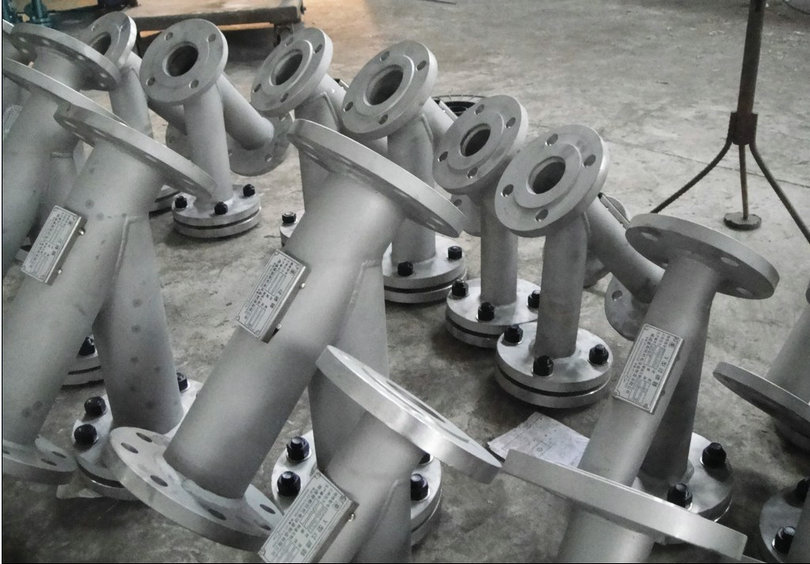

实物图
